明确线缆颜色与功能对应关系
不同品牌的浴霸可能采用不同的配色方案，但行业普遍存在一定规律，常见6根线的颜色组合及对应功能如下表所示（仅供参考，具体以产品说明书为准）：
| 序号 | 颜色 | 典型功能 | 备注 |
|------|------------|-------------------------|-------------------------------|
| 1 | 棕色/红色 | 主加热管（PTC陶瓷片） | 高功率负载，需单独回路 |
| 2 | 黄色 | 辅助加热或第二组发热体 | 部分机型用于补充升温 |
| 3 | 蓝色 | 排气扇电机 | 交流异步电机驱动通风系统 |
| 4 | 黑色 | LED照明灯串 | 低压直流或恒压源供电 |
| 5 | 灰色 | 温控传感器信号回路线 | 弱电流传输，连接至控制面板 |
| 6 | 白色 | 备用/扩展功能端口 | 如未来升级智能模块预留接口 |
| N | 淡蓝色 | 公共零线（Neutral） | 所有回路共享的唯一中性导体 |
⚠️注意：实际接线前务必核对产品铭牌标注！某些厂商可能调整配色逻辑（例如用绿色代替灰色），甚至采用全黑设计并通过编号区分，若无法确认,建议使用万用表测量通断性辅助判断。

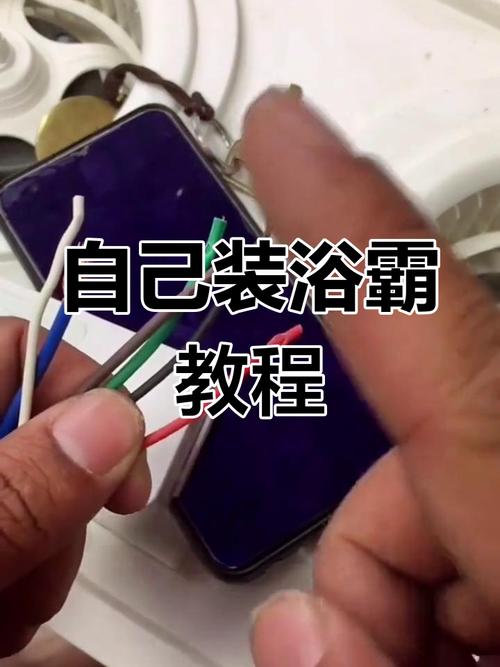

（图片来源网络，侵删）
分步接线操作指南
第一步：断电验电确保安全
- 关闭家中总电源开关，并拔掉对应断路器手柄；
- 使用验电笔检测接线端子排是否带电，确认无电压后方可继续作业；
- 穿戴绝缘手套和护目镜,避免金属工具意外触碰带电部件。
第二步：剥离线头并整理布局
- 用斜口钳小心剥去每根导线末端约8mm绝缘层，露出铜芯；
- 将同类功能的导线捆扎成束（如所有火线归为一组），保持走线整洁防止交叉干扰；
- 根据开关盒内预留空间规划布线路径,避免过度弯曲导致应力集中。
第三步：按功能接入对应端子
以标准86型底盒为例，通常设有以下分区：
| 区域 | 接入对象 | 操作要点 |
|------------|------------------------------|-------------------------------------------|
| L1相线区 | 主加热管棕色线 | 顺时针拧紧螺丝端子，保证接触面积≥90% |
| L2相线区 | 辅助加热黄色线 | 与L1形成独立回路，便于分档调温控制 |
| L3相线区 | 排气扇蓝色线 | 匹配电容启动型电机特性，注意相位一致性 |
| L4相线区 | LED照明黑色线 | 串联限流电阻后接入，防止过载损坏灯珠 |
| SENSOR端子 | 温控传感器灰色线 | 采用插拔式接头时需听到“咔嗒”锁定声 |
| EMERG备用区| 白色备用线 | 暂时不使用的端口应包裹绝缘胶带封存 |
| N零线区 | 所有设备的淡蓝色零线汇总 | 使用冷压端子压接，禁止直接扭绞连接 |
💡技巧：对于多股软线，可先插入端子再回折空心铆钉结构，增强抗拉强度；硬单芯线则需完全插入到底并双螺母固定。
第四步：双重验证与绝缘处理
- 使用数字万用表逐路测试导通性：
- R×1Ω档测量火线与零线间电阻应趋近于0Ω（通路状态）；
- R×1kΩ档检查不同回路间绝缘电阻＞2MΩ方为合格；
- 热缩管包裹裸露金属部分，特别是剪切后的尖锐毛刺必须处理；
- 恢复装饰面板前进行通电模拟测试：依次开启各档位观察设备响应是否正常。
典型错误案例分析
| 错误类型 | 后果表现 | 根本原因 | 解决方案 |
|---|---|---|---|
| 零线未汇总到同一节点 | 部分设备无法启动或亮度不足 | 形成虚浮电位差干扰控制信号 | 将所有N线集中压接于汇流排 |
| 火零反接 | 开关失控、触电风险剧增 | 破坏断路器脱扣保护机制 | 立即断电调换L/N接线顺序 |
| 地线误作零线使用 | 外壳带电引发人身伤害事故 | PE线与N线功能混淆 | 严格区分黄绿双色专用地线 |
| 多回路共用单一空气开关 | 同时运行超载跳闸频繁发生 | 未考虑叠加电流超过额定容量 | 分路供电并计算总负载电流 |
进阶知识拓展
-
为什么需要独立零线？
在TN-C-S系统中，工作零线(N)与保护地线(PE)分开设置是为了实现分级漏电保护，若将设备外壳接地而内部电路借用水管等自然导体回流，一旦发生漏电将导致整个系统电压漂移，危及人身安全,浴霸必须通过专用淡蓝色零线构成完整回路。 -
如何应对老旧房屋线路改造？
遇到原有线路仅含两根主线的情况时，可采用以下方案：
（图片来源网络，侵删）- 加装小型配电箱：在卫生间门外增设迷你断路器组，将原单路拆分为多路控制；
- 并联转串联适配器：选用带USB充电口的智能浴霸，利用现有线路承载复合信号；
- 无线遥控替代硬接线：选择射频遥控型号,减少对原有布线的依赖。
FAQs
Q1: 如果发现某根线的颜色不符合上述标准怎么办？
A: 优先查阅产品随机附带的电气原理图或扫描二维码获取电子版说明书，仍不确定时，可用以下方法辅助判断：①用电池临时通电测试设备动作方向；②观察开关面板标识（如“照明”“换气”字样旁对应的按键）；③联系厂家客服提供序列号查询接线图,切勿凭经验猜测！
Q2: 是否可以省略不用的备用线（如白色线）？
A: 强烈建议保留并做好绝缘处理，该线路可能是为未来升级预留（如增加蓝牙音箱功能），也可能作为维修时的应急通道，直接剪断会导致失去扩展性和保修资格，正确做法是用防水胶布缠绕密封后
