3匹空调外机铜管的连接是安装过程中的关键环节，直接关系到空调的制冷效果、能效水平及长期运行稳定性，铜管作为制冷剂流通的“血管”，其连接质量需严格把控，从材料准备到操作步骤，再到后续检测，每个环节都有规范要求,以下将详细说明操作要点及注意事项。
前期准备：材料与工具核对
在开始连接铜管前，需确保所有材料及工具准备齐全且符合标准，3匹空调因制冷剂充注量较大，铜管规格通常为Φ9.52mm（液管）和Φ19.05mm（气管），需确认外机接口与铜管管径匹配，避免因管径差异导致制冷剂泄漏或循环不畅，材料方面，除原厂配带的铜管外，还需准备：制冷剂（R32/R410A等，需与空调型号匹配）、保温棉（厚度不低于10mm）、扩口螺母（与铜管规格一致）、银焊条（磷铜焊条，含磷量6%-7%）及助焊剂，工具清单包括：真空泵（抽真空能力需达到-0.1MPa以下）、双表阀（压力表量程匹配制冷剂类型）、氮气瓶（用于焊接时吹扫，防止氧化）、割刀（切割铜管）、扩口器（制作喇叭口或杯形口）、扳手（力矩扳手优先）、温度计及检漏仪（电子或肥皂水）。
铜管切割与处理：确保管路洁净
铜管切割需使用专用割刀，避免使用砂轮机等产生高温的工具，防止铜管内壁产生氧化皮或毛刺，切割时，将铜管固定在割刀卡槽中，缓慢旋转割刀，每次进刀量不超过1.5mm，直至铜管切断，切断后需用专用去毛刺工具清除管口内外毛刺，并用布团封堵管口，防止灰尘进入，接下来进行铜管校直，若铜管存在弯曲，使用校直器或手工缓慢调整，确保管路平直，减少制冷剂流动阻力，对于需要延长管路的场景，铜管焊接应采用银焊工艺，焊接前用氮气吹扫管路（压力0.05-0.1MPa），将管内空气排出，焊接时火焰需为中性焰（焰心呈白色），加热温度控制在650-750℃，避免高温导致铜管变形或铜氧化层增厚，焊接完成后，自然冷却，禁止用水急冷,以免产生内应力。
扩口与连接：密封是核心

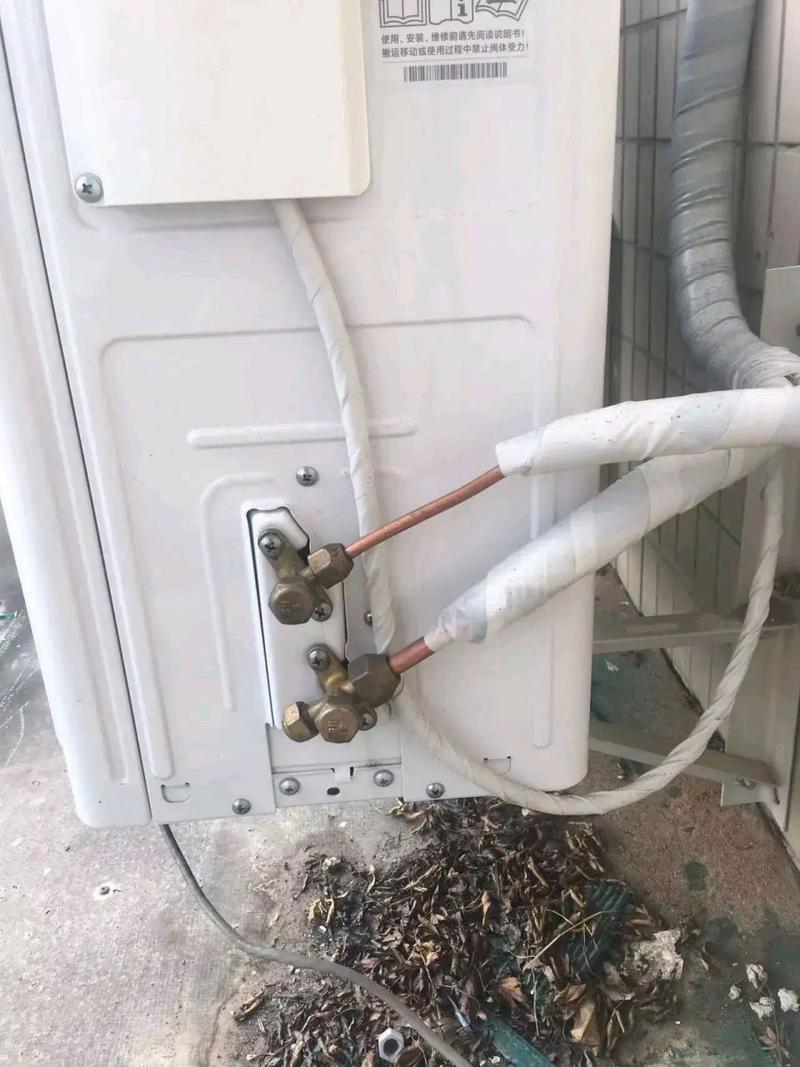

铜管与外机连接通常采用喇叭口连接（Φ9.52mm液管）或杯形口连接（Φ19.05mm气管），喇叭口制作需使用专用扩口器，步骤如下：将铜管插入扩口器相应规格的夹板中，露出管口长度为扩口器高度的1/2-2/3，顺时针旋转扩口器手柄，同时施加均匀压力，直至形成光滑、无裂纹的喇叭口（角度为90°±15°），扩口后检查喇叭口表面，若有划痕或变形需重新制作，否则易导致密封不严，连接时，先在喇叭口表面均匀涂抹一层冷冻油（起密封和润滑作用），然后将铜管对准外机接口，用手拧紧扩口螺母，再用力矩扳手按标准力矩拧紧（Φ9.52mm管建议力矩为350-450N·cm，Φ19.05mm管为550-650N·cm），力矩过小易泄漏,过大则可能损伤喇叭口或接口螺纹。
焊接与保温：防止热量损失与结露

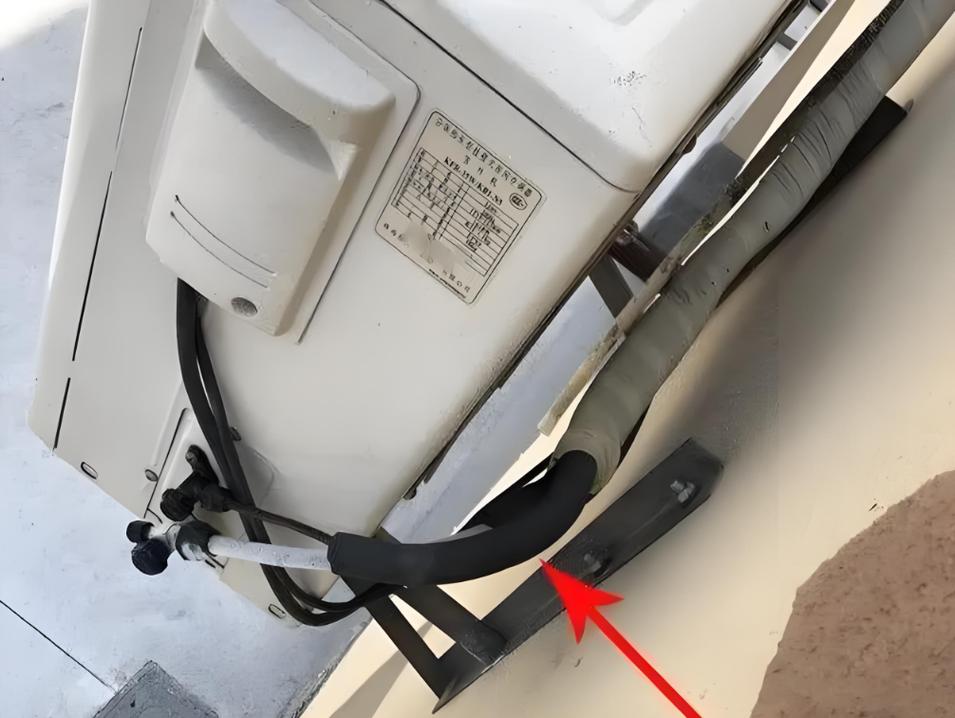

若铜管需要焊接延长，焊接前需将待焊管口对齐，保持2-3mm间隙，用助焊剂均匀涂抹在焊口周围（助焊剂用量不宜过多，避免焊接后残留腐蚀铜管），点火后先加热铜管整体，再集中加热焊口，当助焊剂熔化呈透明状时，将银焊条靠近焊口，利用铜管的高温熔化焊条，使焊料均匀填充焊缝，焊接完成后，用氮气继续吹扫焊口3-5分钟，降温至50℃以下停止，所有连接和焊接完成后，立即用保温棉紧密包裹铜管，尤其是保温棉接缝处需用胶带密封，防止冷桥效应导致管路结露，影响制冷效率，保温棉厚度需与铜管管径匹配，3匹空调铜管建议使用厚度15mm的保温棉,确保保温性能。
抽真空与检漏：排除空气与水分
铜管连接完成后，必须进行抽真空操作，以排除管路内的空气和水分，避免空气导致制冷剂压力升高、效率下降，水分则可能造成冰堵或腐蚀管路，将双表阀分别连接至液管和气管，中间接口连接真空泵，关闭双表阀高低压阀门，启动真空泵，打开高低压阀门，开始抽真空，真空度需达到-0.1MPa（绝对压力），并保持至少30分钟（若管路较长，可延长至1小时），然后关闭真空泵，观察压力表，若30分钟内压力回升不超过500Pa，说明密封性良好，抽真空完成后，缓慢开启制冷剂钢瓶阀门，向系统内充注少量制冷剂（压力维持在0.2MPa左右），静置5分钟，用检漏仪检查所有连接处、焊口及阀门，确保无泄漏，确认无泄漏后，按空调铭牌标注的制冷剂充注量（通常为3匹空调R410A约2.2-2.8kg），通过双表阀定量充注，充注过程中需观察压力表读数（制冷工况下，低压压力约0.45-0.55MPa，高压压力约1.8-2.2MPa）及电流值,确保与额定值匹配。
调试与验收：确保运行正常
制冷剂充注完成后，启动空调制冷模式，运行15-20分钟，检查外机风机运转是否平稳，压缩机有无异响，用温度计测量室内进出风口温差（制冷时温差应≥10℃），用钳形电流表测压缩机运行电流（与额定电流偏差不超过±5%），若一切正常，则铜管连接工作完成，需整理好管路，用扎带固定,避免与尖锐物体接触或过度弯曲。
相关问答FAQs
Q1：3匹空调铜管焊接时，为什么必须用氮气保护？
A：焊接过程中，铜管在高温下会与空气中的氧气反应生成氧化铜（氧化皮），氧化皮会随制冷剂进入系统，堵塞毛细管或损坏压缩机，氮气作为惰性气体，可在焊接时隔绝空气，减少氧化皮生成，同时氮气流还能带走焊接区域的杂质，保证管路内部洁净,延长空调使用寿命。
Q2：铜管喇叭口连接后，如何判断是否密封良好？
A：判断喇叭口密封性可通过三种方法：①检漏仪检测：用电子检漏仪沿螺母和喇叭口接口缓慢移动，若报警则存在泄漏；②肥皂水测试：将肥皂水涂抹在接口处，若有气泡持续产生，说明泄漏；③保压测试：抽真空后保压24小时，若压力回升超过0.01MPa，需重新检查扩口质量或拧紧力矩,必要时重新制作喇叭口。
