地暖管安装示意图步骤是怎样的？

地暖管子的安装是地暖系统施工中的核心环节,其安装质量直接影响采暖效果和使用寿命，以下从施工准备、安装流程、关键控制点及注意事项等方面，结合示意图逻辑详细说明地暖管子的安装方法，并辅以表格梳理关键步骤，最后附相关问答。

施工准备阶段

地暖管安装前需完成基层处理、材料设备及管路规划等准备工作，为后续施工奠定基础。

1. 基层检查与处理：地面基层应平整、干燥、无杂物，强度需达到设计要求，若为混凝土地面，需找平并清理浮灰；若为地面辐射采暖，需铺设防潮层（如PE膜），防止潮气上升影响保温效果。
2. 材料设备验收：地暖管通常采用PE-RT、PEX等耐热耐压管材，需检查管材外观是否光滑、无裂纹，管壁厚度是否均匀，并提供合格证及检测报告，准备专用卡钉、保温板（如EPS/XPS）、反射膜、管材剪、扩口器、压力表等工具。
3. 管路设计规划：根据房间布局和热负荷计算，绘制管路走向示意图，确定分水器位置、环路划分、盘管间距（一般150-300mm，靠外墙、窗边间距可适当缩小以增加散热量），示意图需标注每个环管的起终点、长度（单环路不宜超过120m，避免阻力过大），并确保各环路长度接近，阻力平衡。

安装流程及示意图逻辑解析

地暖管安装需严格遵循“先保温后布管，先固定后试压”的原则，具体流程如下（结合示意图步骤说明）：

保温层与反射膜铺设

• 步骤：在清理后的基层上，先铺设保温板（厚度通常20-30mm），板缝需错缝拼接，用胶带密封；随后铺设反射膜（铝箔面朝上），搭接宽度不少于80mm，并用胶带固定，减少向下热量损失。
• 示意图逻辑：保温层相当于“保温棉”，阻止热量向楼下传递；反射膜可将热量反射至室内，提高热效率，示意图中需标注保温板铺设方向（如从房间一侧向另一侧顺序铺贴）、反射膜搭接位置，避免热桥效应。

分水器安装

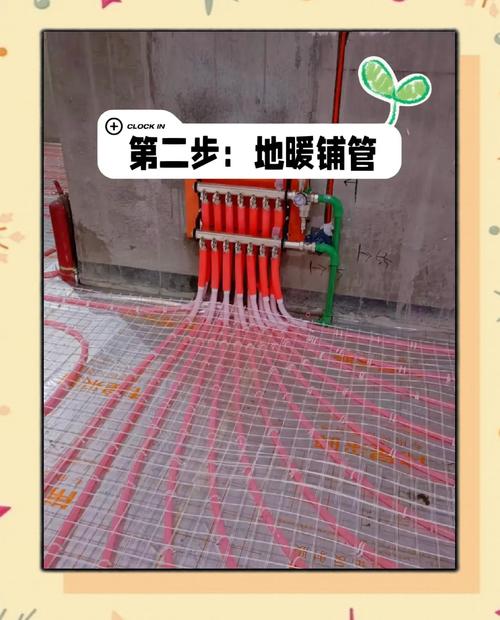

• 步骤：分水器通常安装在厨房、卫生间等便于检修的位置，距地面高度30-40cm，固定于墙面后，连接进回水主管，安装球阀、过滤器、压力表等配件。
• 示意图逻辑：分水器是“分配站”，示意图需明确其位置、各环路分支接口编号（如“1-1”“1-2”对应不同房间），以及主管走向、坡度（坡向泄水阀，便于后期排水）。

管路定位与卡钉固定

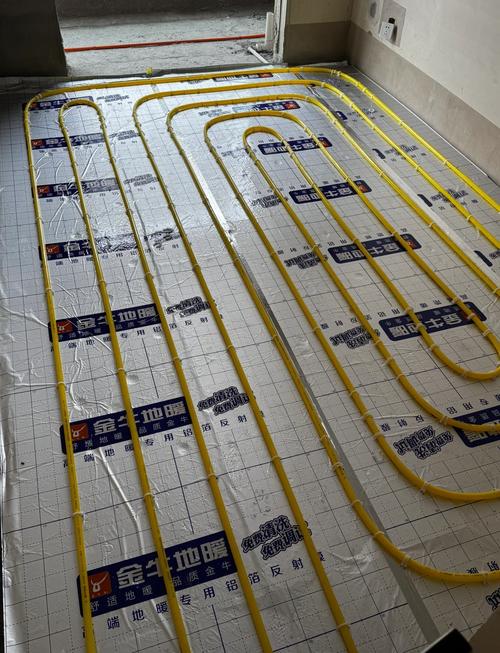

• 步骤：根据管路走向示意图，用墨线弹出盘管位置（如“蛇形”“双蛇形”或“螺旋形”盘管），间距误差控制在±10mm内，将地暖管沿弹线铺设，用专用卡钉（间距500-800mm，弯头处加密）固定在保温板上。
• 示意图逻辑：盘管方式直接影响散热均匀性，示意图中需标注盘管形式（如卧室常用双蛇形，卫生间间距可加密至150mm）、起终点位置（如从分水器第一接口出发，沿墙边盘管至房间另一侧后折返），固定卡钉的示意图需显示固定点密度，防止管道移位。

管路连接与处理

• 步骤：地暖管采用热熔或机械连接（PEX管常用卡套式连接），热熔时，需使用专用热熔器，熔接温度（PE-RT通常为260±10℃）、时间（如φ20管径熔接时间5-7秒）需符合规范，连接后需自然冷却，管道穿墙、过墙处需加装套管，保护管材不受损。
• 示意图逻辑：连接节点是漏水高发区，示意图需标注热熔深度（如管口插入深度为管径的1/2）、套管位置及长度（套管应比管道两端长20-30mm），并提醒避免在接头处进行弯曲或扭曲。

压力测试与管路保护

• 步骤：管路铺设完成后，从分水器接口注入水，排出管内空气，用压力表（精度0.01MPa）保压，试验压力为工作压力的1.5-2倍（通常为0.6-0.8MPa），稳压24小时，压力降≤0.05MPa为合格，测试合格后，保持管道内压力（0.2-0.3MPa），防止杂物进入，随后用钢丝网或回填层固定管道，避免后续施工移位。
• 示意图逻辑：压力测试是“验收关卡”，示意图中需标注压力表安装位置、保压时间及合格标准，并在管路走向旁标注“保压中”警示标识，提醒后续施工注意保护。

关键控制点（表格梳理）

注意事项

1. 避免管道交叉：若必须交叉，需用专用过桥弯处理，减少水流阻力。
2. 留足膨胀余量：管道与墙面、柱边保持100-150mm间隙，防止热胀冷缩挤压变形。
3. 成品保护：安装完成后，禁止尖锐物体踩踏管道，回填时需用细石混凝土（粒径≤15mm），严禁直接倾倒冲击管道。

相关问答FAQs

Q1：地暖管铺设时，盘管间距为什么需要根据位置调整？
A1：不同位置的热损失不同，靠外墙、窗边因热量散失快，需缩小盘管间距（如150-200mm）增加散热量；房间中央区域热量损失小，间距可适当放宽（如250-300mm），确保室内温度均匀，若间距统一过大，会导致边角区域过冷；过小则可能造成局部过热，且增加成本。

Q2：地暖管安装后压力测试不合格，可能的原因及解决方法？
A2：原因包括：①管道接口漏水（热熔不充分或卡套未锁紧）；②管道有砂眼或划伤；③未排尽空气导致压力波动；③阀门未完全关闭，解决方法：先检查压力表是否正常，再逐段排查接口（涂抹肥皂水查找漏点），若为管道破损需更换管段；彻底排气后重新保压，确保所有阀门处于关闭状态，测试合格后方可进行下道工序。
