12个筒灯的接线工作需要严格按照电气规范操作，确保安全性和功能性，以下是详细的接线步骤和图解说明，适用于大多数市电220V交流供电的筒灯（若为低压筒灯，需额外搭配变压器，接线方式略有不同）。
准备工作
- 工具与材料：螺丝刀、剥线钳、电工胶带、万用表（可选）、12个筒灯、1.5-2.5mm²铜芯电线（根据筒灯功率选择，一般单个筒灯5-10W，总功率较小可用1.5mm²，10W以上建议2.5mm²）、接线端子（若需要）、空气开关（总控）。
- 安全确认：断开总电源，用电笔或万用表检测线路无电后开始操作。
筒灯接线原理
12个筒灯的接线方式通常分为“串联”和“并联”两种，并联接线是主流推荐方式，原因如下：
（图片来源网络，侵删）
- 串联：电流依次通过每个筒灯，若其中一个故障，可能导致整串不亮，且电压分配不均（末端筒灯可能亮度不足）。
- 并联：每个筒灯独立连接到电源，互不影响，电压稳定，安全性更高。
以下以并联接线为例,详解操作步骤。
具体接线步骤
区分筒灯电线
每个筒灯通常有2根或3根电线，常见颜色定义：
- 火线（L）：通常为红色、棕色或黄色，接入电源相线。
- 零线（N）：通常为蓝色或黑色，接入电源零线。
- 地线（E）：通常为黄绿双色线，连接到灯具金属外壳或接地端子（若筒灯为非金属外壳且无接地要求，可忽略）。
电线预处理
- 用剥线钳剥去电线末端约1.5cm绝缘层，露出内部铜芯，避免铜芯裸露过长（不超过0.5cm）。
- 若电线较粗，可在线头处压接接线端子（铜鼻子），方便插入接线端子排。
并联接线操作
并联接线需将所有筒灯的火线、零线、地线分别汇总，再接入电源，以下是两种常见布线方式：
总线式并联（适合集中控制）
- 步骤1：从电源开关处引出3根主线（火线L、零线N、地线E），作为“输入线”。
- 步骤2：将12个筒灯按顺序排列，用分支线将每个筒灯的对应电极连接。
- 火线连接：将输入线的火线（L）接入第一个筒灯的火线端，再用短线从第一个筒灯的火线端引出，接入第二个筒灯的火线端，依次类推，形成“串联火线”（但每个筒灯的火线仍独立并联到电源）。
- 零线连接：所有筒灯的零线（N）直接并联在一起，接入输入线的零线（N）。
- 地线连接：所有筒灯的地线（E）并联在一起，接入输入线的地线（E）。
- 关键点：火线可串联引线（节省电线），但零线和地线必须直接并联，确保每个筒灯零线电位一致。
端子排并联（适合分散安装）
- 步骤1：准备接线端子排（可选择轨道式或螺丝式端子），分为火线区、零线区、地线区。
- 步骤2：将输入线的火线（L）、零线（N）、地线（E）分别接入端子排的对应区域。
- 步骤3：将每个筒灯的火线、零线、地线分别接入端子排的火线区、零线区、地线区（一个端子可接入2-3根电线，用螺丝固定）。
- 优势：接线清晰，后期维护方便，不易出错。
接线示意图（文字描述）
电源开关 → L（火线）→ [端子排火线区] → 并联至12个筒灯的L极
→ N（零线）→ [端子排零线区] → 并联至12个筒灯的N极
→ E（地线）→ [端子排地线区] → 并联至12个筒灯的E极 若无线端子排，可用“T型连接器”或将电线缠绕后用绝缘胶布包裹（不推荐，易松动）。

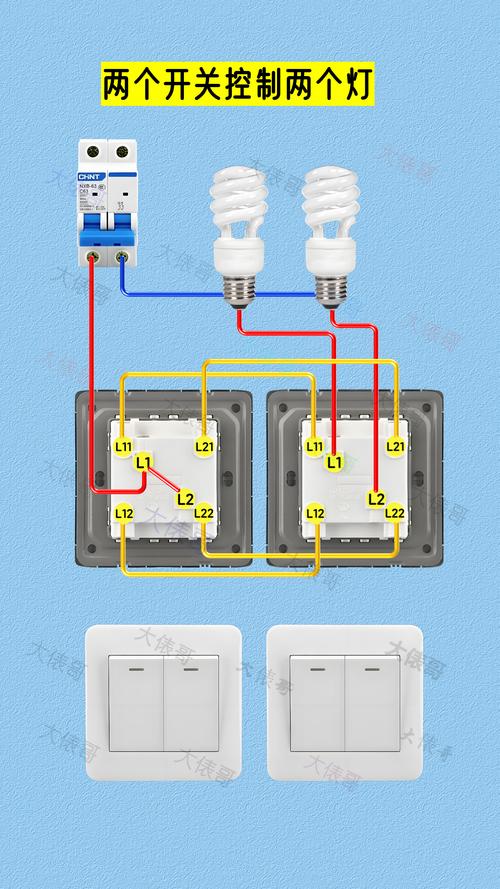

（图片来源网络，侵删）
接线检查与固定
- 检查：用万用表电阻档测量火线与零线、火线与地线之间是否短路（电阻应为无穷大），零线与地线是否导通（电阻接近0）。
- 固定：将接线处用电工胶布包裹，确保裸露铜芯不外露；将筒灯安装至吊顶或墙面，整理电线避免拉扯。
常见问题与注意事项
- 电线颜色混淆：若电线颜色不标准，用万用表测量：通电时（需谨慎），火线与地线间电压为220V，零线与地线间电压接近0V。
- 筒灯不亮：检查开关是否跳闸、电线是否松动、筒灯本身是否故障（可用替换法测试）。
- 地线处理：金属外壳筒灯必须接地，防止漏电；若为塑料外壳，可省略地线，但零线和火线不可接反。
- 功率匹配：确保总功率不超过开关和电线的承载范围（如16A开关，最大功率约3500W，12个10W筒灯总功率120W，远低于限值）。
相关问答FAQs
Q1：12个筒灯可以串联接线吗？有什么风险？
A：理论上可以串联，但存在风险：① 电压逐级降低，末端筒灯亮度不足；② 任一筒灯故障（如灯珠损坏），整串筒灯均不亮；③ 维修时需逐个排查，效率低，建议优先选择并联接线。
Q2：筒灯接线后跳闸，是什么原因？
A：跳闸通常由短路或过载引起：① 火线与零线、地线短路（检查电线绝缘皮是否破损、接线是否错误）；② 总功率超过开关额定电流（如16A开关带2000W以上负载）；③ 筒灯内部短路（需拆开筒灯检查驱动器或灯珠）,应断电后逐一排查线路和筒灯本身。
（图片来源网络，侵删）
