浴霸5开8线接线是家庭安装浴霸时常见的操作，正确接线关乎使用安全和功能实现，5开通常指浴霸控制面板有5个开关，8线则指连接浴霸主机与控制面板的8根电线，不同颜色和功能的线需一一对应连接，才能确保照明、取暖、换气等功能正常工作,以下是详细的接线步骤和注意事项：
准备工作：认识电线功能与工具
接线前需先区分8根电线的功能，通常颜色标识如下（不同品牌可能略有差异，以实际产品为准）：
- 蓝线（N）：零线，连接电源零线，构成回路。
- 黄/绿双色线（PE）：地线，连接电源地线，用于漏电保护。
- 棕/红线（L）：火线，连接电源火线，提供总电源。
- 其他颜色线（如白、灰、黑等）：控制线，分别对应照明、取暖（灯暖/风暖）、换气等功能，需接入控制面板不同开关。
所需工具：螺丝刀、剥线钳、电工胶布、万用表（可选，用于检测通断和电压）。
接线步骤：分主机与面板两步操作
浴霸主机接线（内部连接）
打开浴霸主机接线盒，内部通常有接线端子，需将8根线按功能对应接入：
- 电源线接入：
- 火线（L）接入标有“L”的端子；
- 零线（N）接入标有“N”的端子；
- 地线（PE）接入标有“PE”或接地符号的端子，确保接线牢固，金属外壳需可靠接地。
- 控制线接入：
剩余控制线（如照明、取暖、换气线）需根据主机功能标识接入对应端子，- 照明线接入“LIGHT”或“照明”端子；
- 灯暖取暖线接入“HEAT-LAMP”或“灯暖”端子；
- 风暖取暖线接入“PTC”或“风暖”端子；
- 换气线接入“FAN”或“换气”端子。
若主机功能较多，需对照说明书确认端子功能，避免接错。

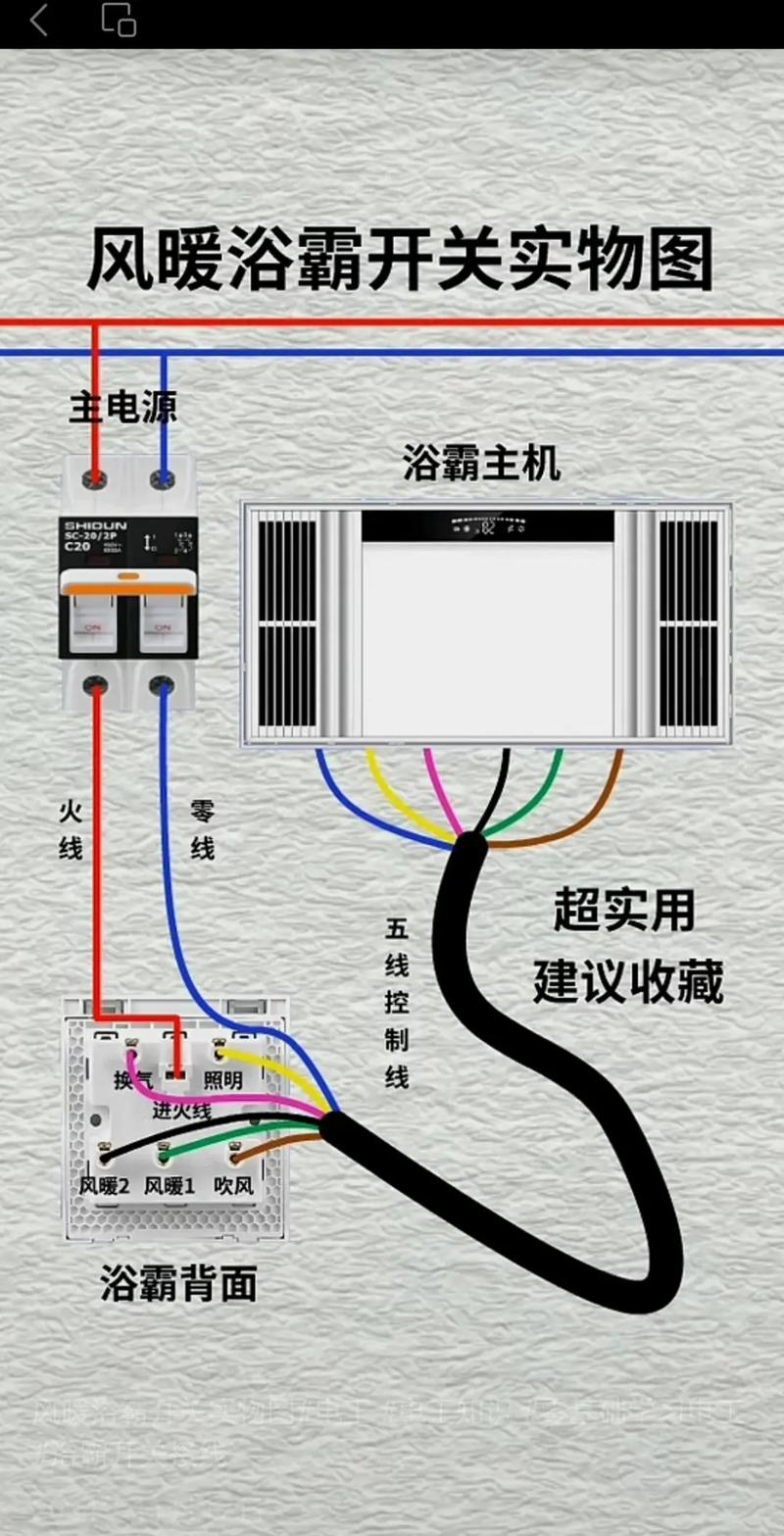

控制面板接线（开关控制）

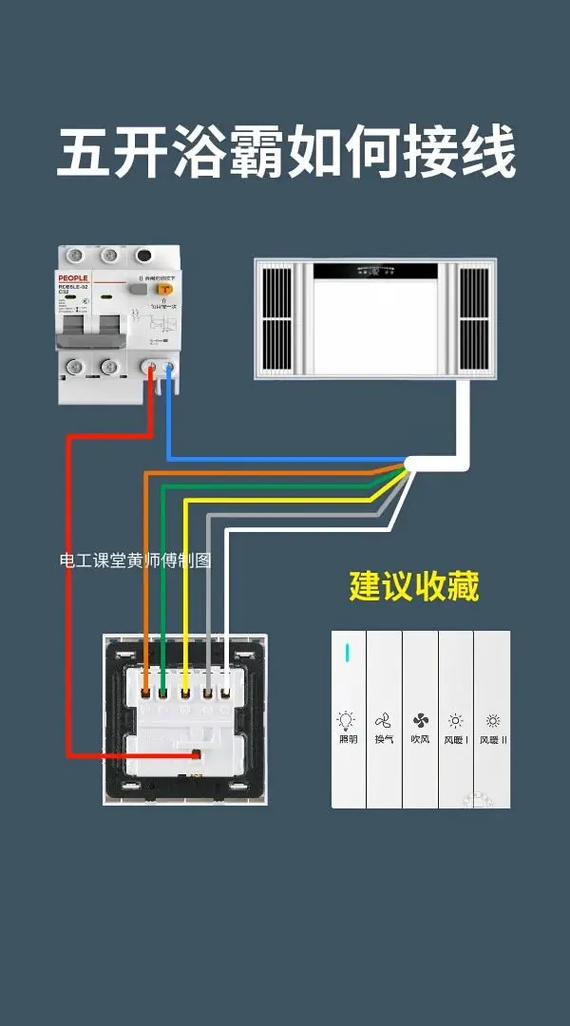

5开控制面板有5个独立开关，每个开关控制一个功能（如总电源、照明、灯暖、风暖、换气），需将控制线与面板接线端子连接：
- 总电源开关（通常为1号开关）：
面板总电源线需连接火线（L）和零线（N），此开关控制整个浴霸的通断，接线时需区分进线（电源）和出线（接主机）。 - 功能开关（2-5号开关）：
每个功能开关对应一根控制线，- 2号开关（照明）：接主机照明线；
- 3号开关（灯暖）：接主机灯暖线；
- 4号开关（风暖）：接主机风暖线；
- 5号开关（换气）：接主机换气线。

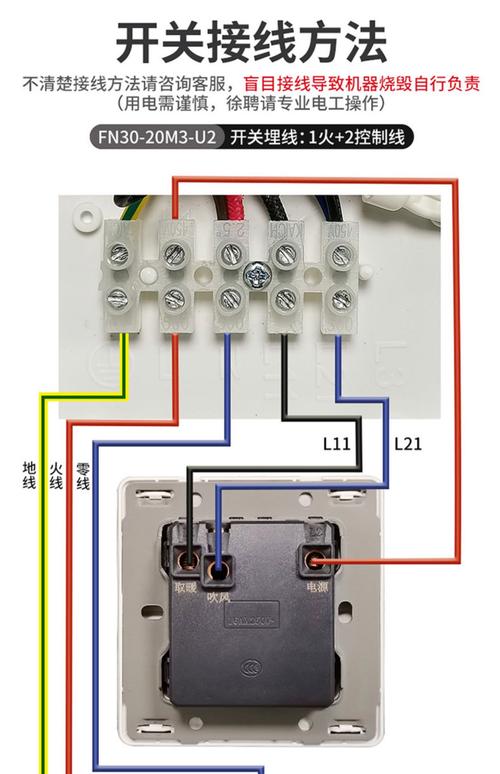

接线时，控制线一端接面板开关对应的“COM”（公共端）或“L”端子，另一端接主机对应功能线，确保开关拨动时能控制功能启停。
线路检查与固定
接线完成后，需检查所有连接点是否牢固，有无松动或虚接；使用万用表检测线路通断，确保零线、火线、地线无短路或断路情况，确认无误后，将电线整理整齐，用扎带固定，避免缠绕影响散热，最后盖上接线盒面板,拧紧螺丝。
接线注意事项：安全第一
- 断电操作：接线前务必关闭家庭总电源，用电工胶布包裹电线裸露部分，防止触电。
- 区分功能线：若控制线颜色不明确，需用万用表测量（断电状态下测量电阻，通线为同一功能），或参考主机说明书，避免接错导致功能失效或短路。
- 地线必须接地：地线是安全关键，不可省略或与零线、火线混接，确保接地可靠（可连接墙内地线或卫生间接地柱）。
- 功率匹配：浴霸总功率较大，需确认电线截面积足够（通常为1.5-2.5平方毫米铜线），避免电线过热引发隐患。
- 专业操作：若不熟悉电路，建议联系专业电工安装，切勿自行尝试,以免发生安全事故。
相关问答FAQs
Q1：浴霸5开8线接线后，某个功能不工作怎么办？
A：首先检查对应功能开关是否开启，控制线是否松动；若开关正常，用万用表检测控制线与主机端子是否通断，若断线则重新连接；若通断正常，可能是主机内部元件损坏，需联系售后检修。
Q2：浴霸接线后，打开开关跳闸是什么原因？
A：跳闸通常由短路或过载引起，检查火线、零线是否接反，地线是否与零线/火线接触；若线路连接正确，可能是浴霸功率超过空开负荷，需更换匹配空开；若仍跳闸，需排查主机内部线路是否短路,建议由专业电工处理。
