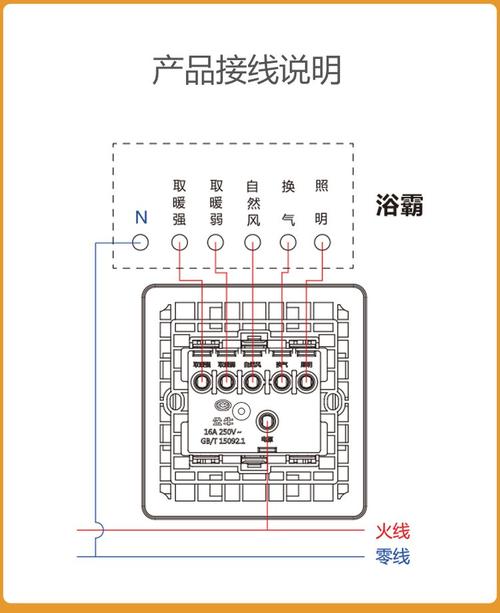

霸4开五线开关接线：按标识对应火线接L端，零线接N端，地线连PE；各功能键依电路图连至相应灯具或加热元件。
理解开关结构与线路标识
首先确认开关面板上的标注信息，典型设计如下： | 端子编号 | 功能描述 | 颜色参考（非强制） | |----------|------------------------|--------------------------| | L₁ | 第一路控制（例：灯） | 红色/棕色 | | L₂ | 第二路控制（例：换气扇）| 黄色 | | L₃ | 第三路控制（例：低速风暖）| 绿色 | | L₄ | 第四路控制（例：高速风暖）| 蓝色 | | N | 公共零线 | 黑色或双色绞合线 | | 接地符号⏚️ | PE保护地线 | 黄绿相间条纹 |
⚠️ 关键原则：所有带电导体必须通过断路器保护,且接地线绝不能省略！
分步接线指南
断电验电是前提
- 关闭总闸并悬挂“禁止合闸”警示牌；
- 使用测电笔双重验证无电压后开始作业。
拆解原有线路（如有）
若替换旧开关，需先拆除老化导线并用剥线钳清理端头氧化层,建议保留原始布线照片作为备份。

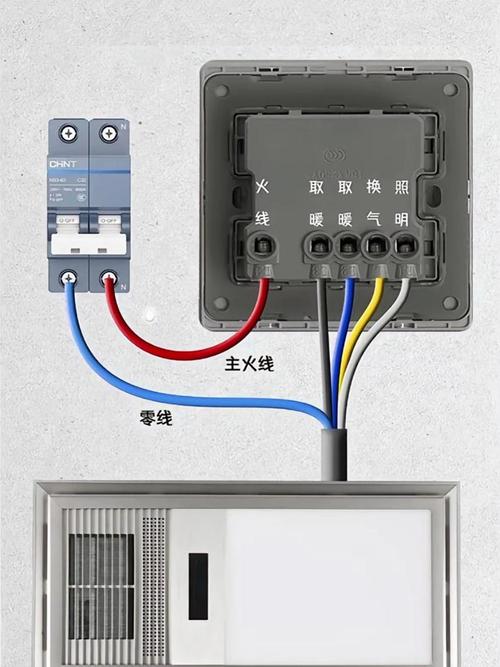

按功能分配线路
根据浴霸说明书确定各端口用途（不同品牌可能存在差异）： ✅ 示例方案A（常见组合） | 开关档位 | 对应设备 | 连接方式 | |----------|-------------------|------------------------------| | 第1档 | LED照明模组 | L₁→灯具正极 | | 第2档 | 排气扇电机 | L₂→风机线圈输入端 | | 第3档 | PTC陶瓷发热体Ⅰ | L₃→低功率加热丝 | | 第4档 | PTC陶瓷发热体Ⅱ | L₄→高功率加热丝 | | N端 | 所有负载共用回路线| 并联至各设备负极 |
✅ 示例方案B（特殊机型适配） 部分智能款可能集成温度传感器,此时需额外引出信号线至温控模块接口。
标准化穿管敷设
采用Φ20mm PVC阻燃管集中收纳导线，转弯处预留余量防止拉扯损伤，强弱电线交叉时保持≥30cm间距避免干扰。
紧固工艺要点
- 螺丝端子拧紧扭矩控制在0.6~0.8N·m范围；
- 多股软线应压接冷压端子后再插入插孔；
- 同一束线内的不同相位用绝缘胶带分隔标记。
安全核查清单
完成初步接线后执行以下检测流程： | 序号 | 检查项目 | 合格标准 | 工具建议 | |------|--------------------------|-----------------------------------|------------------------| | 1 | 极性一致性 | 所有火线接L系列，零线归N | 万用表二极管档 | | 2 | 绝缘电阻测试 | ≥500V兆欧表下阻值＞2MΩ | 摇表（500V等级） | | 3 | 接地连续性 | PE回路导通电阻＜4Ω | 接地电阻测试仪 | | 4 | 功能模拟验证 | 每个开关动作均能触发对应负载启动 | 负载代替法（灯泡测试） | | 5 | 温升试验 | 满负荷运行1小时后接线盒温度≤60℃ | 红外测温仪 |
典型故障排除手册
遇到异常情况可参照下表快速定位原因： | 现象描述 | 可能原因分析 | 解决措施 | |---------------------------|-----------------------------|-----------------------------------| | 某个功能完全失效 | 对应线路断路/接触不良 | 重点检查该支路接头是否松动 | | 多个功能同时误触发 | 内部串扰或电磁干扰 | 增加屏蔽层并单独穿管 | | 开关发热异常 | 过载运行或接线错误 | 核对电流规格是否匹配额定参数 | | 漏电保护频繁跳闸 | 绝缘破损导致漏电流超标 | 立即断电检修，必要时更换整根电缆 |
进阶技巧分享
对于追求极致安全性的用户，推荐采用双重保障措施： ✔️ 在主回路加装漏电保护断路器（动作电流≤30mA）； ✔️ 为每个独立回路配置微型断路器（B型脱扣特性）； ✔️ 使用带LED指示的自锁式开关便于夜间识别状态。
FAQs
Q1: 如果发现浴霸工作时有轻微震动怎么办？
A: 这是由于风机动平衡未调校所致，可尝试调整固定螺丝松紧度，若仍无法改善，建议联系售后更换同型号优质轴承组件,切勿自行拆卸叶轮以免破坏动平衡。
Q2: 能否将普通开关升级为智能联网型？
A: 技术上可行但需满足三个条件：①原浴霸支持DC低压控制；②新增无线模块需通过CCC认证；③改造后的系统必须保留物理应急开关，建议优先选择厂商提供的官方智能套件以确保
