测量下水道直径内径是管道工程、排水系统维护及市政基础设施建设中的重要环节，其准确性直接影响管道流量计算、疏通方案设计及工程质量评估，由于下水道类型多样（如圆形、方形、拱形等）、安装环境复杂（埋地、架空、暗埋等），测量方法需结合实际情况选择，以下从测量工具、操作步骤、注意事项及不同场景下的测量技巧等方面详细说明。
测量前的准备工作
- 安全防护：进入下水道区域前，需确认环境安全，若为封闭空间，需先通风并检测有毒气体浓度（如硫化氢、甲烷等）；佩戴安全帽、防滑鞋、手套，必要时使用安全带和呼吸防护设备。
- 工具准备：根据管道类型和尺寸选择合适工具，包括：
- 小型管道（直径＜500mm）：内径卡尺、卷尺、测杆（带刻度的金属杆）、相机（用于拍照辅助测量）。
- 大型管道（直径≥500mm）：激光测距仪、超声波测径仪、管道内窥镜、全站仪（配合反射片）。
- 辅助工具：照明设备（头灯、手电筒）、清洁工具（刮刀、刷子，清除管道内壁附着物）、标记笔（记录测量点位置）。
- 资料收集：查阅管道设计图纸，了解材质（混凝土、PVC、铸铁等）、埋深、走向及历史维修记录，避免触碰原有结构（如电缆、燃气管道）。
常见下水道直径内径的测量方法
（一）直接测量法（适用于可进入的小型管道）
当管道直径较小（800mm），人员可直接进入或通过检查井观察时，采用直接测量法。
- 清洁管道内壁：用刮刀或刷子清除管道内壁的水垢、淤泥、附着物，确保内壁轮廓清晰。
- 选择测量位置：避开管道变形、破损或接头处，选择平直段（长度≥2倍管径），每10-20米测量1-2个断面，取平均值。
- 具体操作：
- 圆形管道：将内径卡尺或测杆水平伸入管道，调整至与管道内壁紧密接触，读取数据；旋转90°测量一次，取两次平均值（避免椭圆误差）。
- 非圆形管道（如方形、拱形）：测量关键尺寸（如方形的边长、拱形的底宽和拱高），记录后计算等效内径或绘制断面图。
- 记录数据：使用表格记录测量点位置、方向（垂直/水平）、温度（避免热胀冷缩影响），并拍照留存。
小型管道测量记录表示例：
| 测量点编号 | 管道位置 | 水平内径（mm） | 垂直内径（mm） | 平均内径（mm） | 备注 |
|------------|----------------|----------------|----------------|----------------|--------------|
| 1-1 | 检查井下游5m | 320 | 318 | 319 | 轻微水垢 |
| 1-2 | 检查井下游15m | 315 | 316 | 315.5 | 内壁光滑 |
（二）间接测量法（适用于无法进入或大型管道）
当管道直径较大、埋地较深或人员无法进入时，需借助仪器进行间接测量。
-
激光测距仪法：
- 将激光测距仪固定在检查井或管道入口，对准管道内壁发射激光，读取两点间距离（需减去仪器本身的厚度）。
- 旋转仪器360°，测量多个点，计算最大值和最小值（判断是否变形）。
- 优点：操作简单，精度较高（误差±1mm）；缺点：需确保激光束与管道轴线垂直，避免反射偏差。
-
超声波测径仪法：

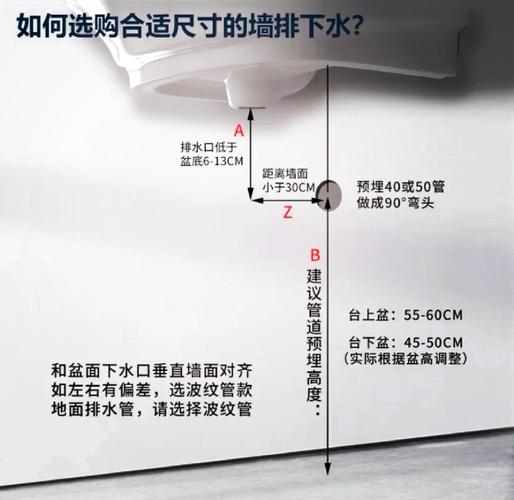

（图片来源网络，侵删）- 将超声波传感器放入管道，通过发射和接收超声波脉冲，计算传感器到内壁的时间差，换算成内径。
- 适用于圆形管道，可连续测量并显示内径变化曲线。
- 注意：需校准超声波在管道材质中的传播速度（如混凝土管速度≈4000m/s，PVC管�=2300m/s）。
-
管道内窥镜+图像分析法：
- 将带摄像头的内窥镜伸入管道，拍摄内壁图像，通过图像处理软件（如AutoCAD）测量内径。
- 适用于复杂管道（如弯头、变径段），可同时记录管道内部状况（裂缝、堵塞等）。
-
全站仪法（适用于大型地下综合管廊）：
- 在管道内壁粘贴反射片，使用全站仪测量反射片的坐标，通过几何计算内径。
- 精度高（误差≤2mm），但需专业人员操作，且需提前布设控制点。
（三）特殊场景下的测量技巧
-
埋地管道：
- 若无法开挖，可采用地质雷达探测管道位置和尺寸，或通过CCTV管道检测机器人爬入管道，通过编码器轮距计算内径。
- 开挖取样时，需保留原土层结构，避免扰动管道基础。
-
变形管道：
- 对于因外力挤压变形的管道，需测量“最小内径”（影响流量）和“平均内径”（评估修复方案）。
- 使用激光扫描仪获取管道三维点云数据，生成断面图，精确计算变形率。
-
带水流管道：
需先临时截流或降低水位，避免水流影响测量工具稳定性；若无法截流，采用防水激光测距仪或流速仪修正数据。
测量中的注意事项
- 温度影响：金属管道在高温环境下会热胀冷缩，测量时需记录温度，必要时进行修正（如钢管温度每升高10℃，直径约增加0.012mm/m）。
- 管道材质：不同材质的管道内壁特性不同（如铸铁管易生锈，PVC管内壁光滑），测量时需考虑附着物对读数的影响。
- 数据验证：同一位置需重复测量3次以上，取平均值；不同位置测量数据偏差较大时（＞5%），需排查原因（如管道变形、测量误差）。
- 合规性：测量结果需符合《室外排水设计标准》（GB50014）等规范要求，如污水管道最小内径通常为300mm（支管）和400mm（干管）。
相关问答FAQs
Q1：下水道内有淤泥或积水，如何准确测量内径？
A1：若淤泥较厚，需先使用高压水枪或清淤机器人清理内壁，露出原始轮廓；若有少量积水，可选用防水激光测距仪（IP67级以上）从水面以上测量，或通过测杆伸入水中，标记水面位置后分段测量，对于长期积水的管道，建议抽干积水后再测量，避免水位波动影响数据准确性。
Q2：如何判断下水道管道是否因变形导致内径不达标？
A2：可通过“对比测量法”判断：①使用激光测距仪或内窥仪连续测量管道3-5个断面的内径，若某处内径较设计值小10%以上（如设计内径400mm，实测＜360mm），则可能存在变形；②结合CCTV检测视频，观察管道内壁是否出现“褶皱”“凹陷”或“错位”；③对于重要管道，可进行管道闭水试验，若渗漏量超标，可能因变形导致密封性下降，若确认变形，需进一步采用三维激光扫描评估变形范围和程度,制定修复方案。
