太阳能热水器架子怎么焊

合适管材，按设计尺寸下料、组对，用氩弧焊打底保证质量，手工电弧盖面，控制电流电压防变形，焊缝饱满均匀无缺陷。

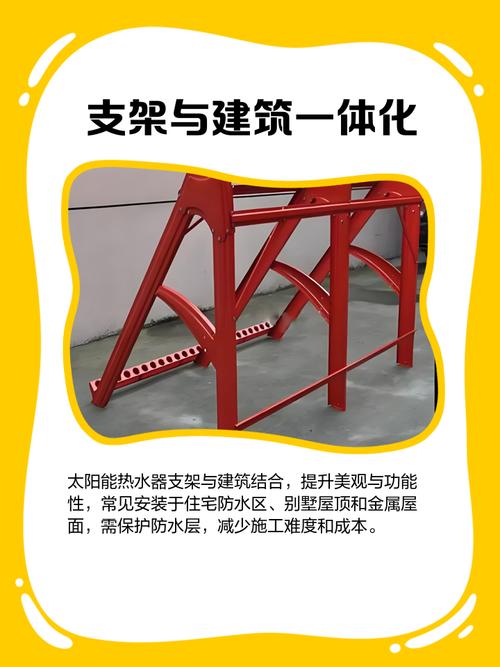

前期准备工作

材料选型与检验

⚠️ 关键提示：所有金属材料需具备质量证明书，表面不得有裂纹、折叠等缺陷；钢材含碳量应控制在≤0.22%,避免焊接时产生淬硬组织导致脆裂。

工具设备清单

图纸深化设计

依据建筑屋面荷载数据（2kN/㎡），采用有限元分析软件ANSYS进行受力模拟,确定以下参数：

• 跨中挠度控制值：L/250（L为跨度）
• 最大允许应力：≤许用应力的60%（安全系数≥1.5）
• 节点连接方式：优先选用全熔透对接焊缝+角焊缝组合形式

标准化焊接工艺流程

步骤1：下料与预制

使用数控切割机按CAD图纸进行精准裁切，端部加工V型坡口（角度60°±5°），钝边间隙保持2~3mm。

• 横向主管切割长度=设计跨度-两端预留膨胀缝（每端缩进50mm）
• 斜撑角度通过三角函数计算得出（tanθ=高度差/水平投影距离）,实际放样时采用模板定位。

步骤2：组装夹具固定

搭建专用胎架并设置定位块，具体要求如下： | 检查项目 | 允许偏差 | 检测工具 | |----------------|----------------|----------------------| | 对角线长度差 | <3mm | 钢卷尺 | | 平面度 | <2mm/m | 塞尺配合水平仪 | | 垂直度 | <H/1000 | 经纬仪 |

采用临时点固焊（间距100~150mm）初步固定各构件,注意保留收缩余量补偿缝。

步骤3：分层施焊技术

遵循“先主后次、对称施焊”原则，具体参数设置参考表： | 焊缝类型 | 焊接方法 | 焊材牌号 | 电流(A) | 电压(V) | 速度(cm/min) | |----------------|----------------|------------------|---------|---------|-------------| | 主体框架立缝 | MAG气体保护焊 | ER50-6 | 280-320 | 28-32 | 15-20 | | 加强筋角焊缝 | TIG手工氩弧焊 | ERNiCrMo-3 | 120-160 | 12-14 | 8-12 |

操作要点： ① 打底焊道采用小电流快速通过，形成均匀背面成形； ② 填充层控制层间温度≤150℃，每道熔宽覆盖前一层的1/3； ③ 盖面焊实施摆动运条法，保证余高0.8~1.2mm且过渡平滑。

步骤4：变形控制措施

针对薄壁构件易失稳的特点,采取以下预防手段：

• 预热处理：当板厚＞8mm时，局部预热至100~150℃；
• 反变形预设：根据经验公式Δf=-0.001×L预置上拱度；
• 刚性固定法：增加临时支撑筋约束自由端位移。

质量管控标准

外观检测指标

无损检测要求

对承受动载荷的关键焊缝实施100%UT探伤，执行GB/T 3323-2019标准中的B级合格线；对于隐蔽部位可采用渗透着色检测替代。

力学性能试验

随机抽取3组试样进行拉伸测试，实测抗拉强度应达到母材标准的90%以上；冷弯试验d=2a时180°无裂纹为合格。

安全防护规范

✅ 个人防护装备配置：焊接面罩（滤光片号#14）、防尘口罩（KP等级）、隔热服套装、安全鞋； ✅ 作业环境管理：保持通风换气次数≥12次/小时，配备干粉灭火器于5米范围内； ✅ 应急预案：设置急救箱包含烧伤膏、生理盐水等物资,明确紧急疏散路线标识。

相关问答FAQs

Q1: 为什么不能用普通交流电焊机代替脉冲电源？
A: 因为直流脉冲模式具有可控的基值电流与峰值电流交替输出特性，既能保证熔池稳定性又能减少热输入量，实测数据显示，使用脉冲电源可使热影响区宽度缩小约40%，特别适用于厚度≤6mm的薄板焊接场景，而传统交流焊机会因电流过零造成电弧不稳定,易产生未熔合缺陷。

Q2: 如何判断焊缝是否达到设计强度？
A: 可通过两种方法验证：①破坏性试验——截取含焊缝的试样进行拉伸试验，若断裂位置位于热影响区外侧且抗拉强度≥550MPa即视为合格；②非破坏检测——用锤击法检查焊缝表面，声音清脆响亮表明致密性好，沉闷声则可能存在内部空洞，建议重要受力节点同时采用
