浴室浴霸3开关接线，L、L1、L2怎么接？

浴室浴霸3开关接线是一项需要谨慎操作的家庭电气作业,涉及安全用电，必须严格按照规范进行，以下是详细的接线步骤和注意事项，帮助用户顺利完成安装。

准备工作

1. 工具与材料：准备好3开关面板、浴霸（通常含照明灯、取暖模块、换气扇）、电线（红、蓝、黄、绿双色线等）、螺丝刀、剥线钳、电工胶带、试电笔等。
2. 断电操作：关闭家庭总闸，用试电笔确认浴霸预留的接线盒内电线无电，确保施工安全。
3. 识别功能线：浴霸一般有4-5根控制线，常见功能为：照明（L1）、取暖（L2）、换气（L3）、零线（N）、地线（黄绿双色），3开关需分别控制照明、取暖、换气，零线和地线为公共线。

接线步骤

区分开关类型

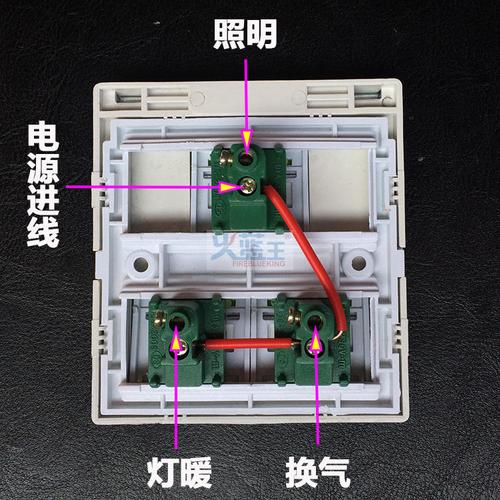

3开关通常为“单联双控”或“单联单控”，此处以常见的“单联单控”3开关为例（每个开关独立控制一个功能），开关面板有3个按键，对应3组接线端子，每组通常有“L”“L1”“L2”端子（L为进线端，L1/L2为出线端）。

连接公共线（零线与地线）

• 零线（N）：从预留电线盒中找出零线（通常为蓝色），连接至3个开关的公共零线排（部分开关面板底部有零线接线端子），或直接引至浴霸的零线接线柱。
• 地线（黄绿双色）：必须直接连接至浴霸的地线接线柱，确保接地可靠，防止漏电。

连接控制线（照明、取暖、换气）

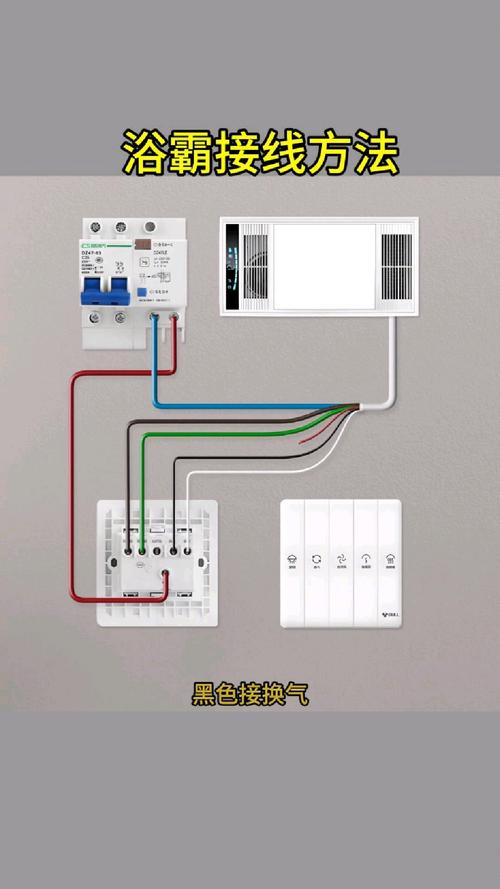

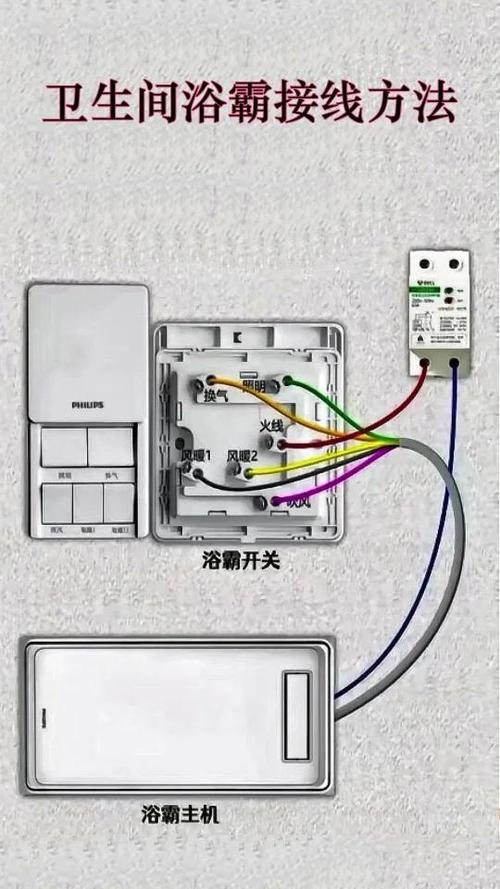

将浴霸的控制线与开关对应连接,具体如下表：

操作要点：

• 剥线时保留1-2cm铜芯，避免线头毛刺导致短路。
• 开关L端接火线进线（需从总火线引出），L1端接浴霸功能线，L2端闲置（单控开关无需使用）。
• 若浴霸有“强制冷”功能（部分取暖模块需单独接线），需额外连接专用控制线。

火线进线处理

从家庭电路中引出一根火线（红色），接入3开关的“公共火线排”（部分开关面板顶部有标注），或分别接入每个开关的L端（若开关无公共火线排），注意：火线必须通过开关控制功能线，严禁零线进开关。

固定与测试

• 将连接好的电线整理整齐,用胶带包裹裸露铜芯，塞入接线盒。
• 固定开关面板,安装浴霸外壳。
• 恢复供电,分别测试3个开关功能：照明灯亮、取暖模块启动、换气扇转动，确保正常工作。

注意事项

1. 安全第一：接线前务必断电，确认无电后再操作；不懂电路者建议请专业电工。
2. 功率匹配：浴霸取暖功率较大，确保电线截面积足够（通常为1.5-2.5平方毫米），开关需选用16A以上。
3. 标识清晰：不同功能线用胶带标注颜色，避免混淆。
4. 防水处理：浴室环境潮湿，接线盒需密封，防止水汽进入导致短路。

相关问答FAQs

Q1: 浴霸3开关接线后，某个功能不工作，是什么原因？
A: 可能原因包括：①对应开关接线错误（如L与L1接反）；②功能线与浴霸端子未对应；③零线或地线接触不良，需断电后重新检查线路连接，确保开关L端接火线，L1端接功能线，零线、地线无松动。

Q2: 浴霸的取暖和换气能否同时开启？
A: 部分浴霸支持取暖与换气同时工作，但需查看说明书确认，若设计允许，只需对应开关分别控制即可；若禁止同时开启，需在浴霸内部电路中增加互锁装置，避免高功率模块同时运行导致过载。
