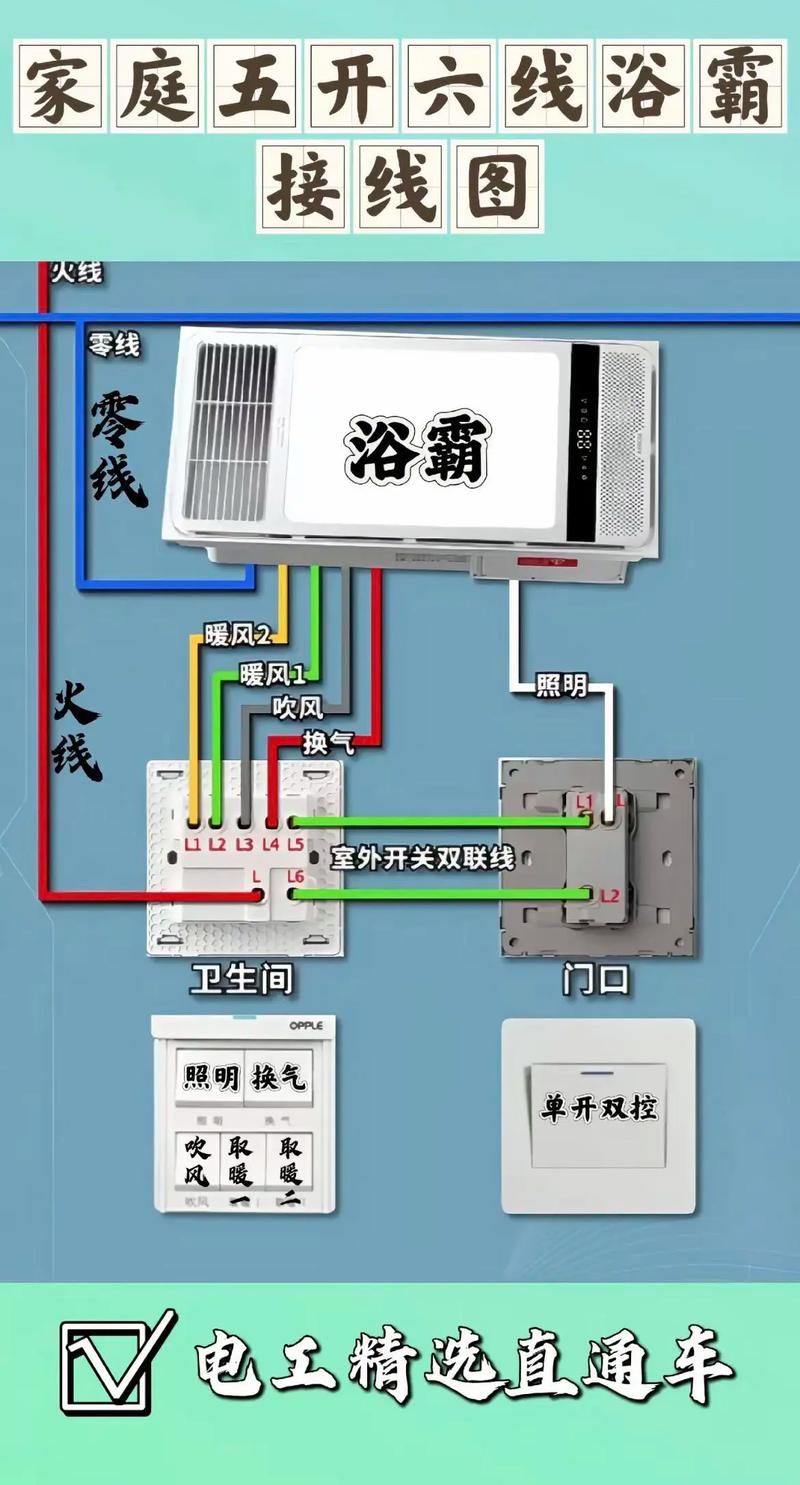

浴霸四开换五开怎么接线

霸四开换五开接线时，需将电源线接L、N端子，灯、暖风、浴霸各功能线对应接入相应端子，地线接PE端子，确保断电操作且线路紧固。

前期准备与安全须知

1. 断电操作
   ✅ 必须关闭总电源闸刀或拔掉空气开关，使用验电笔确认无电压残留后再开始施工，这是避免触电的关键步骤！
2. 工具材料清单
   | 序号 | 物品 | 用途说明 | |------|---------------------|------------------------------| | 1 | 斜口钳/剥线钳 | 剥离导线绝缘层 | | 2 | 压线帽 | 保护裸露铜芯防止短路 | | 3 | 绝缘胶带 | 加强薄弱节点的绝缘性能 | | 4 | 相同规格的新开关面板 | 确保与原设备匹配（如86型底盒）| | 5 | 标记笔 | 标注线路走向方便后期维护 |
3. 风险评估
   ⚠️ 若原有线路老化严重（例如PVC线管脆化、电线外皮开裂），建议同步更换整条回路导线；潮湿环境下优先选用IP54级以上防水开关。

拆解旧系统结构分析

典型四开浴霸包含以下四种负载： | 端口编号 | 对应功能 | 功率范围参考值 | 典型接线颜色示例 | |----------|----------------|----------------|-------------------| | L1 | 照明灯泡 | ≤40W | 红色 | | L2 | 换气扇电机 | 30~60W | 蓝色 | | L3 | 碳纤维发热管A组| 2000~2500W | 棕色 | | L4 | 碳纤维发热管B组| 同上 | 黄色 |

🔍 重点检查项：用万用表测量各支路电阻值是否均衡，特别是发热模组之间阻值差异不应超过±10%，否则可能存在内部断丝隐患。

新增第五路的设计原则

方案A：独立新增功能模块（推荐）

适用于需要扩展特定功能的场景,

• 💧 即热式水龙头供电（需单独敷设4mm²专线）
• 🌬️ 大功率排气升级（更换更高性能风机）
• 📱 USB充电插座集成

此时应遵循“专路专用”原则，从配电箱引出全新回路，严禁与其他高负荷设备共用中性线！

方案B：改造现有分组模式

通过继电器实现逻辑组合控制,但此方法涉及复杂电子元件焊接，非专业人员慎用。

标准化接线流程详解

Step 1: 拆除原有开关面板

⚠️ 注意保留底盒内的穿线孔完整，避免损伤预埋管道，记录原始接线顺序可采用手机拍照存档的方式。

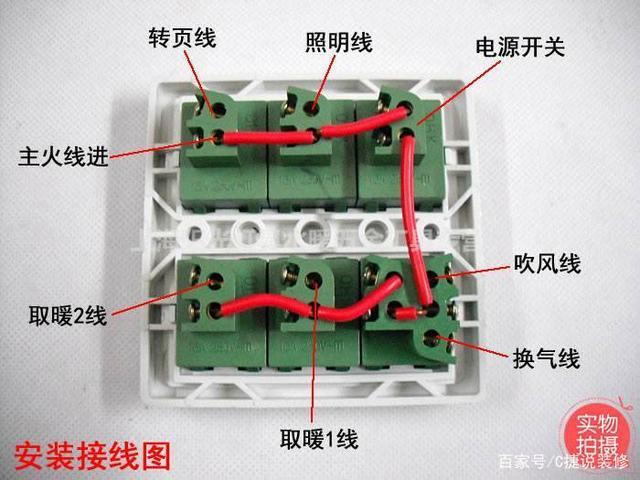

Step 2: 处理新开关内部构造

现代五开开关通常采用模块化设计,其内部结构如下所示：

[火线输入端子] → [常开触点阵列] → [输出端口L1~L5]
      ↓
    零线直通排

👉 关键工艺标准：所有多股软线的压接必须使用专用端子排，禁止直接扭接！

Step 3: 导线分配策略

Step 4: 分步实施示例（以新增暖风功能为例）

1. 确定新增负载参数
   假设选用额定功率为1800W的PTC模块，则工作电流≈8.18A（按单相220V计算），依据GB50303规范，选用2.5mm²铜芯线即可满足载流量要求。
2. 布线路径优化
   采用EMT薄壁钢管沿顶棚暗装敷设，转弯半径≥6D以保证穿线顺畅，强电与弱电管线交叉时应保持≥30cm间距。
3. 端子紧固扭矩控制
   使用扭矩螺丝刀设定在0.5N·m档位进行接线操作，既保证接触良好又不会损伤螺栓螺纹。

调试验证阶段

完成物理连接后需执行三级测试：

1. 绝缘电阻检测
   使用500V兆欧表测量相间及对地绝缘阻抗，合格标准应＞2MΩ，重点监测潮湿状态下的数据变化。
2. 通断动作测试
   连续快速切换每个开关状态不少于20次，观察接触器动作可靠性，可用示波器捕捉触点弹跳现象，理想波形上升沿应在5ms内稳定。
3. 负载模拟试验
   接入可调电阻箱逐步加载至120%额定电流，持续运行1小时后检查接线端温升，优质接插件的温升不应超过环境温度+15℃。

常见错误规避指南

❌ 误区1：盲目并联导致过载
某些用户试图将所有加热元件并联接入便插插座，这会使总电流远超空气开关脱扣阈值！正确做法是为每路大功率设备配置独立断路器。

❌ 误区2：忽略接地保护
金属外壳部件必须通过黄绿双色线可靠接地，实测接地电阻应＜4Ω才能有效发挥漏保作用。

❌ 误区3：混用不同系列开关
同一区域内的所有控制面板应保持品牌、型号统一，否则可能因机械行程差异造成操作手感不一致。

相关问答FAQs

Q1: 如果新增的第五路经常跳闸怎么办？
A: 首先检查该支路的实际电流是否超过空开额定值的80%，例如选用C20断路器时，持续负载不应高于16A，若正常仍跳闸，可用钳形表检测是否存在漏电电流异常（一般优质设备的泄漏电流＜0.75mA），必要时可尝试更换灵敏度更低的漏电保护模块。

Q2: 能否将普通开关替换为智能触控款？
A: 完全可以，但需注意两点：①确认智能模块的工作电压与家庭供电制式兼容（国内多为AC220V±15%）；②选择带过流保护功能的型号，因为传统机械开关本身不具备电子限流功能，推荐选用Zigbee无线协议的产品以便后期集成
