五开五闭开关火线、零线到底咋接？

这里的核心是 “双控” 和 “多控” 的区别。

• 双控 (Two-way switch): 两个开关控制一个灯，比如楼梯上下、卧室门口和床头。
• 多控 (Multi-way switch): 三个或以上开关控制一个灯，比如长走廊、客厅和门口都能控制同一盏灯。

“五开五闭”通常指的是一个面板上有五个独立的开关，每个开关都可以控制一个独立的灯（单控），或者其中一些开关组合起来控制一个灯（多控），我们以最常见的“一个五开面板，其中一盏灯由三个开关控制（三控），其余四盏灯为单控”为例来讲解。

核心原理：多控开关的“穿针引线”

多控开关的实现,不能再用普通的单控开关，必须使用 “2个单控开关 + N-1个双控开关” 的组合。

• 单控开关: 有两个接线端子，一个L（火线进），一个L1（火线出）。
• 双控开关: 有三个接线端子，分别是 L、L1、L2，它像一个“选择器”，火线可以从L进入，然后从L1或L2出去。

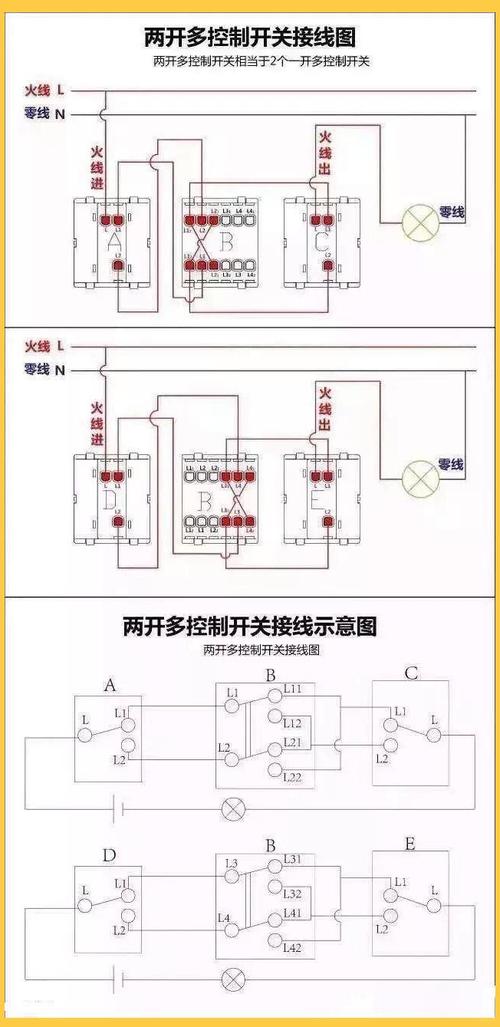

一个三控电路（3个开关控制1个灯）的接线流程：

1. 第一个开关（单控）： L接火线，L1接一条线到第二个开关的L。
2. 第二个开关（双控）： L接从第一个开关来的线，然后从L1和L2各引出一条线，这两条线被称为“来回线”或“控制线”，交叉接到第三个开关的L1和L2上。
3. 第三个开关（单控）： L接从第二个开关来的其中一条“来回线”，L1接一条线到灯具。
4. 灯具： 灯具的另一条线接零线。
5. 总电源： 火线和零线最终都要接入配电箱。

详细接线步骤（以三控 + 四单控为例）

假设我们要安装一个五开面板,控制5个灯，客厅的主灯由门口、沙发旁和阳台三个开关控制（三控），另外四个灯（如卧室、厨房等）都是单控控制。

第一步：准备工作

1. 工具： 螺丝刀、剥线钳、电工胶带、测电笔。
2. 材料：
   • 一个五开底盒（预埋在墙里的暗盒）。
   • 一个五开面板。
   • 开关：1个单控开关 + 1个双控开关 + 3个单控开关（注意区分，双控开关有三个孔，单控有两个孔）。
   • 足够的电线（1.5mm²或2.5mm²铜线）。
   • 灯具。

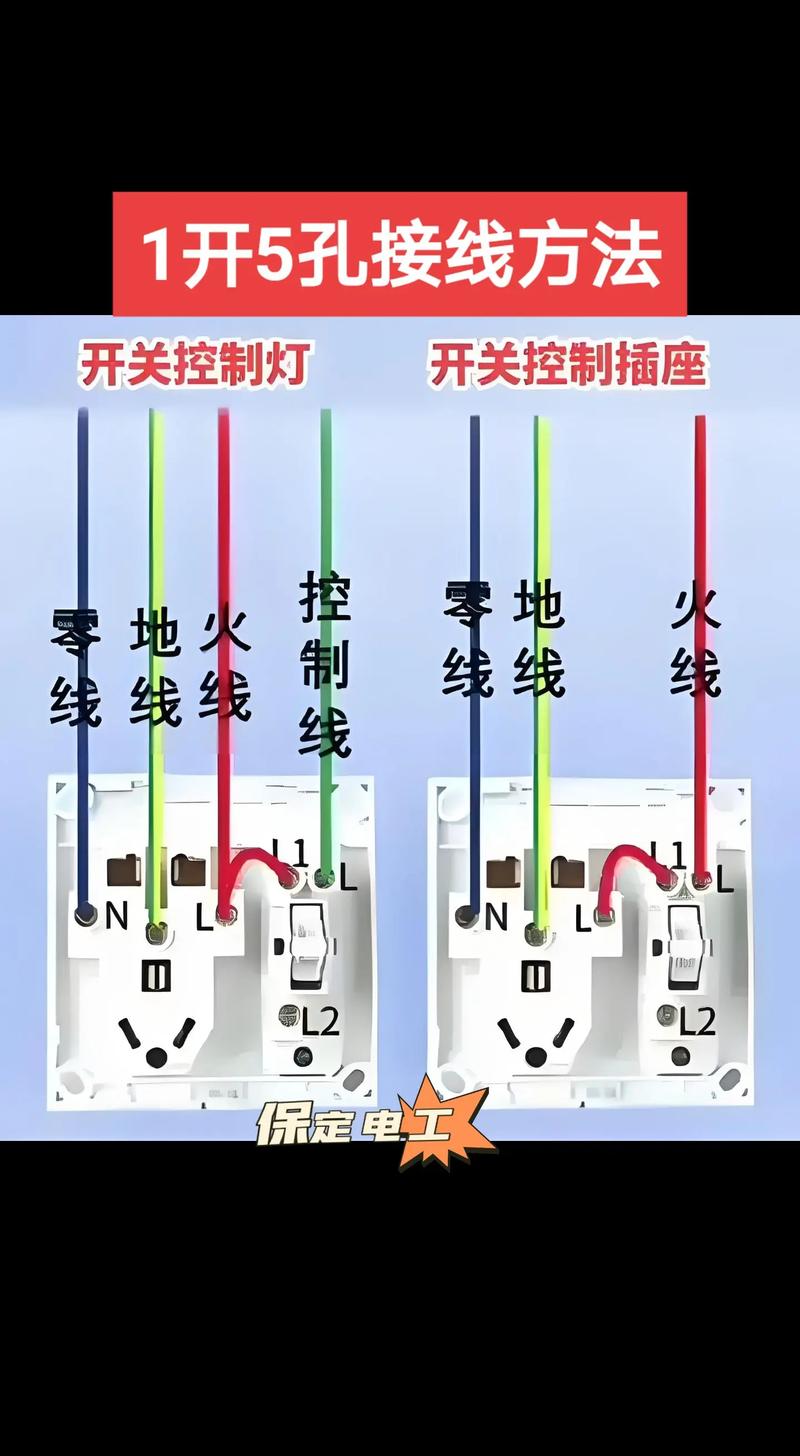

第二步：识别和区分开关

在接线前,务必分清楚你手里的哪个是单控开关，哪个是双控开关。

• 单控开关： 两个接线端子，通常标记为 L 和 L1。
• 双控开关： 三个接线端子，通常标记为 L、L1、L2。

第三步：接线（核心部分）

我们将五开底盒内的接线端子板想象成五个独立的区域,每个区域对应一个开关的安装位置。

三控电路的接线（控制客厅主灯）

假设我们使用面板上的第1、2、3号开关来控制客厅主灯。

• 开关1（单控）：

  • 将 火线 从配电箱引出，连接到这个开关的 L 端子。
  • 从这个开关的 L1 端子引出一条线，我们称之为 A线，连接到 开关2（双控） 的 L 端子。

• 开关2（双控）：


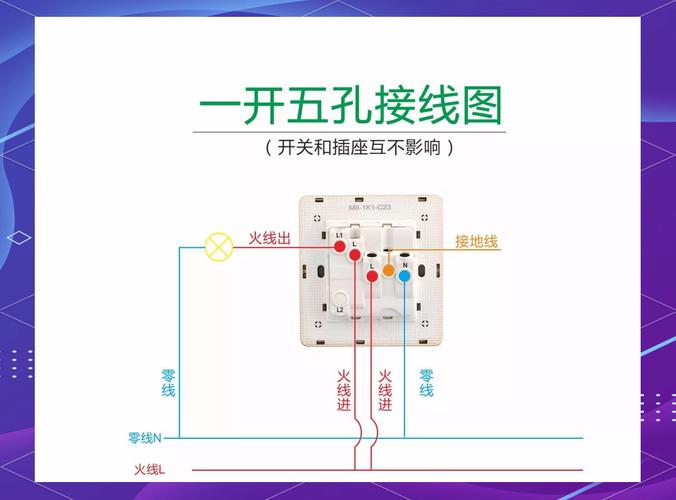

  （图片来源网络，侵删）
  • L 端子已经接了A线。
  • 从 L1 端子引出一条线，称为 B线。
  • 从 L2 端子引出一条线，称为 C线。
  • B线 和 C线 是“来回线”，它们需要连接到 开关3（单控）。

• 开关3（单控）：

  • 将 B线 连接到这个开关的 L1 端子。
  • 将 C线 连接到这个开关的 L 端子。（注意：这里可以互换，B和C接反了不影响功能）
  • 从这个开关的 L1 端子引出一条线，称为 D线，这条线将连接到客厅主灯的 火线输入端。

总结三控电路： 火线 → 开关1(L) → 开关1(L1) → 开关2(L) 开关2(L1) → B线 → 开关3(L1) 开关2(L2) → C线 → 开关3(L) 开关3(L1) → D线 → 灯具

单控电路的接线（控制卧室、厨房等灯）

这是最简单的接线方式,面板上剩下的第4、5号开关就按这个方法接。

以 开关4（单控） 控制一个卧室灯为例：

• 将 火线 从配电箱引出，连接到这个开关的 L 端子。
• 从这个开关的 L1 端子引出一条线，直接连接到卧室灯的 火线输入端。

开关5（单控） 同理，连接到另一个灯上。

第四步：灯具和零线的连接

1. 灯具连接： 所有灯的 零线输入端，都并联在一起，然后连接到从配电箱引出的 总零线 上。
2. 接地线（如果灯具是金属外壳）： 将灯具的接地端子连接到预埋的 地线 上。

第五步：测试和安装

1. 安全第一： 在操作前，务必关闭对应空气开关，并用测电笔确认断电。
2. 检查： 仔细检查所有接线是否牢固、有无裸露的铜丝。
3. 通电测试： 合上空气开关，依次测试每个开关，看是否能正常控制对应的灯。
4. 安装面板： 测试无误后，将五开开关安装到底盒上，拧紧螺丝，装上面板。

接线示意图（简化版）

          ----------------- 火线 (来自配电箱) -----------------
          |
          |
      +---+---+
      | 开关1 | (单控)  L <-- 火线,  L1 --> A线
      +---+---+
          |
          A线
          |
      +---+---+---+
      | 开关2 | (双控)  L <-- A线,  L1 --> B线,  L2 --> C线
      +---+---+---+
          /       \
         /         \
      B线         C线
       |           |
  +---+---+   +---+---+
  | 开关3 |   | (备用) | (单控)
  +---+---+   +---+---+
       |           |
       D线         (单控接线)
       |
  +---+---+
  | 客厅灯 |  <-- D线
  +---+---+
      |
     零线 (来自配电箱)

重要提示

• 安全第一： 不熟悉的用户强烈建议请专业电工操作，带电操作有触电风险。
• 区分开关类型： 一定要用对开关，双控开关有三个孔，单控只有两个，用错了功能会失效。
• 颜色区分： 电线颜色最好遵循规范，火线用红色/棕色，零线用蓝色/灰色，地线用黄绿双色，如果颜色混乱，务必做好标记。
• 负载匹配： 确保电线和开关的额定电流能承载你所控制的灯具总功率。
• 五开五闭的“闭”： “五开五闭”通常指开关的“开”和“关”状态，与接线原理无关，指的是开关本身的功能，接线只关心火线如何通断。
