笔记本键盘焊点怎么焊？

这份指南将从准备工作、操作步骤、注意事项三个方面，为你详细拆解整个过程。

第一部分：准备工作

这是最关键的一步,准备充分，成功了一半。

必备工具

• 电烙铁:
  • 推荐：恒温焊台，Hakko FX-888D 或 JBC 系列等，温度可控，稳定性好，能有效避免过热损坏键盘电路板。
  • 功率： 30W - 60W 足够，功率太低，热量不足，焊点无法融化；功率太高，容易损坏焊盘和周围的元件。
  • 烙铁头： 尖头细刀头 或 马蹄头，笔记本焊点非常密集，细小的烙铁头能让你精准地对准单个焊点，避免碰到旁边的焊点。
• 焊锡丝:
  • 推荐： 含铅 的焊锡丝，Sn63Pb37 (熔点约183°C)，它的流动性、浸润性都比无铅焊锡好，更容易焊接，适合新手。
  • 直径： 0.3mm - 0.5mm 的细芯焊锡，便于控制用量。
• 助焊剂:
  • 核心工具！ 键盘焊点通常是免洗的，表面有阻焊层，可焊性很差。必须使用助焊剂才能让焊锡顺利附着。
  • 推荐： 免洗助焊剂 或 松香，免洗助焊剂更方便，焊完后基本不需要清理。
• 吸锡工具:
  • 吸锡器: 手动或电动的都可以，用于拆下旧的或错误的焊锡。
  • 吸锡线: 也叫吸锡编织带，对于非常密集的焊点，吸锡线比吸锡器更有效，能清理干净焊盘间的残留锡。
• 放大设备:
  • 推荐： 带灯放大镜 或 数码显微镜，笔记本键盘的焊点非常小，肉眼很难看清，放大设备是必备品。
• 其他辅助工具:
  • 镊子: 尖头、防静电的，用于夹取小零件、整理焊点。
  • 松香清洁剂/酒精和棉签: 用于焊接后清理残留的助焊剂，防止电路板短路或腐蚀。
  • 小刷子: 清理焊盘灰尘。
  • 防静电手环: 防止静电损坏敏感的电子元件。
  • 键盘固定工具: 可以用亚克力板或重物，将键盘电路板固定在工作台上，防止移动。

第二部分：操作步骤

这里以最常见的“补焊”（即焊点虚焊、脱落，重新焊接）为例。

清洁与观察

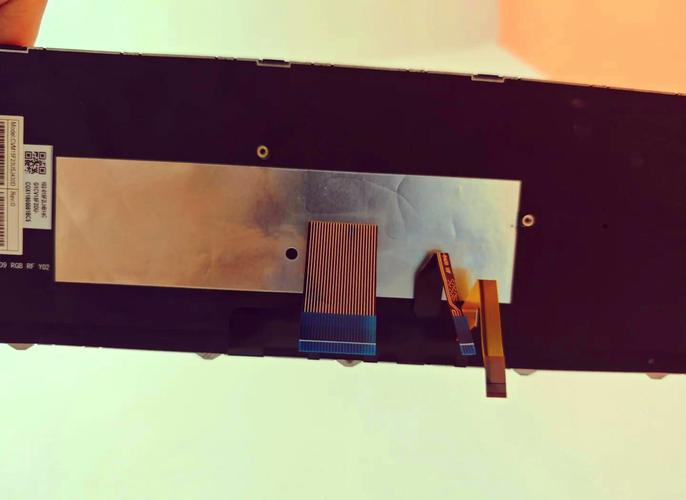

1. 拆卸键盘： 如果是整个键盘更换，先拆下笔记本C面，取出键盘排线，断开连接。
2. 清洁焊盘： 用小刷子或吹气球清理焊盘上的灰尘，用蘸有少量酒精的棉签轻轻擦拭需要焊接的区域，去除油污。
3. 仔细观察： 在放大镜下仔细观察目标焊点。
   • 虚焊： 焊点看起来灰暗、表面不平整、像个小球没有和焊盘完全融合。
   • 脱焊： 焊盘上的焊锡已经完全消失，只剩下光秃秃的焊盘和一小段引脚。
   • 周围情况： 查看旁边是否有其他虚焊的焊点，可以一次性处理掉。

上助焊剂

这是提升成功率的关键一步！用牙签或小刷子，在需要焊接的焊点上（包括焊盘和引脚）薄薄地涂上一层助焊剂，助焊剂能去除氧化层，大大提高焊锡的流动性。

加热与上锡

1. 预热烙铁： 打开焊台，将温度设定在 320°C - 350°C 之间（对于含铅锡），等烙铁头达到工作温度后，用湿海绵清洁一下。
2. 同时加热： 将烙铁头同时接触到焊盘和引脚（或连接点），保持1-2秒，让两者都充分受热。
3. 送入焊锡： 烙铁加热后，将焊锡丝送到焊盘和引脚的结合处，而不是直接送到烙铁头上。
4. 形成焊点： 当看到焊锡迅速融化并像水一样浸润整个焊盘和引脚时，移开焊锡丝。
5. 移开烙铁： 等待1-2秒，让焊点完全凝固后，再移开烙铁，一个光亮、圆润、呈圆锥形的焊点就形成了。

检查与清理

1. 检查焊点： 在放大镜下检查焊点是否牢固、光滑、没有连锡（焊锡连接到了旁边的焊点）。
2. 清理残留物： 如果使用了免洗助焊剂，基本不需要清理，如果使用了松香，可以用酒精和棉签轻轻擦拭干净，防止发粘。
3. 修复连锡： 如果不小心连锡了，可以用烙铁头快速划开，或者用吸锡线/吸锡器吸走多余的焊锡。

第三部分：特殊情况处理

焊盘脱落

这是最棘手的情况,焊盘（通常是铜箔）从电路板上脱落了。

1. 清理： 小心地用烙铁吸掉焊盘上的残锡。
2. 定位： 找到脱落焊盘在电路板上的原始位置，通常会有一个过孔（Via）连接到内层电路。
3. 飞线： 这是最可靠的修复方法。
   • 剪取一根非常细的漆包线（或Kynar线）。
   • 用小刀刮掉两端约2-3mm的漆皮。
   • 将一端焊接到脱落的焊盘上。
   • 将另一端穿过过孔,焊接到电路板背面对应的焊盘上。
   • 用万用表通断档测试,确保连接良好。

更换按键（更换剪刀脚支架）

剪刀脚支架非常小,需要极高的技巧。

1. 拆卸： 用镊子小心地取下旧的支架，通常需要先融化焊点，再用镊子夹住拔出。
2. 清理： 务必将焊盘清理干净，确保新的支架能平整地放上去。
3. 对准： 在支架的两个焊点上涂上助焊剂，然后用镊子将其精确地放回原位。
4. 固定： 可以用少量502胶水（只粘塑料支架，绝对不要弄到电路板或焊盘上！）或热熔胶轻轻固定一下，防止焊接时移动。
5. 焊接： 和普通焊点一样，分别焊接两个小焊点，一定要快，避免热量传到支架的塑料部分导致变形。

第四部分：核心注意事项与技巧

1. 温度是关键： 温度太低，焊锡呈豆腐渣状，是虚焊；温度太高，会烫坏焊盘、键盘薄膜或周围的元件。宁低勿高，如果觉得温度不够，可以稍微延长加热时间。
2. “热上锡”原则： 烙铁加热焊点，然后送锡，而不是烙铁头带着锡去焊，这样才能保证热量有效传递。
3. 动作要快： 焊接一个点的时间最好控制在3-5秒内，如果超过5秒还没焊好，停下来，等电路板冷却一下再试，避免过热损坏。
4. 静电防护： 人体静电足以击穿键盘芯片，佩戴防静电手环，并在金属工作台上触摸一下，释放静电。
5. 耐心和细心： 这是手艺活，急躁是失败的主要原因，放慢速度，每一步都做好。
6. 先练手： 如果是第一次，可以找一些报废的电路板（比如旧的主板、声卡）在上面练习找感觉，熟悉烙铁的使用和焊点的形成过程。

笔记本键盘焊点焊接 = 合适的工具 + 充分的助焊剂 + 准确的温度 + 快速精准的动作 + 耐心。

第一次尝试可能会失败,不要灰心，多练习，总结经验，你很快就能掌握这项技能，祝你成功！
