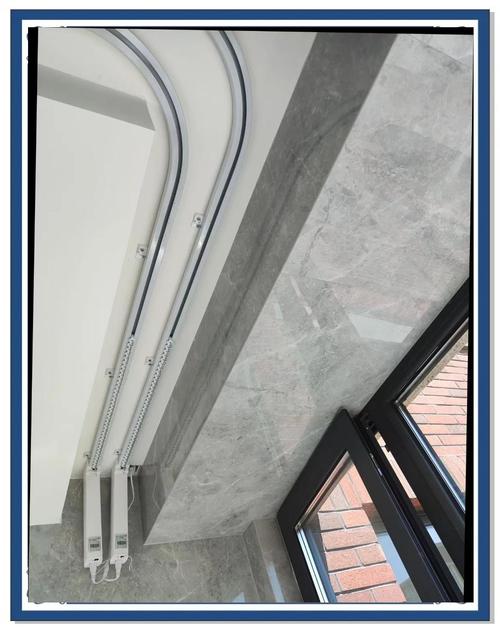

2025年电动窗帘轨道接线指南，新手必看步骤？

核心原则：安全第一！

在进行任何接线操作前,请务必遵守以下安全准则：

1. 断电！断电！断电！ 这是最重要的一点，在接线前，务必关闭您家中的对应空气开关（电闸）,并用电笔测试确认轨道内部已经没有电。
2. 阅读说明书：不同品牌和型号的电机接线方式可能略有不同,务必以您产品自带的说明书为准。
3. 确认电压：搞清楚您的电机是直流还是交流，电压是多少伏（如 12V DC, 24V DC, 110V AC, 220V AC），接错电压会直接烧毁电机,甚至引发火灾。
4. 使用合适的工具：电工刀、剥线钳、螺丝刀、接线端子等。
5. 做好绝缘：所有连接点都必须用绝缘胶布或接线帽妥善包裹,绝不能有裸露的铜线。

常见接线场景分解

最简单的情况 —— 直流电机 + 外置电源适配器

这是目前最主流、最安全的家用电动窗帘配置，电机是低电压直流电，通过一个变压器（电源适配器）将家用220V交流电转换成安全的低压直流电。

接线结构： 插座 -> 电源适配器 -> 电机 -> 轨道

接线步骤：

1. 断开家中空气开关。
2. 连接电源适配器输入端：

   电源适配器通常有两个插脚，直接插入墙上的插座即可，如果需要接线，火线 接“L”端，零线 接“N”端，地线 接“⏚”端（如果有）。

3. 连接电源适配器输出端与电机：
   • 电源适配器会输出一根或多根线（通常是2根或4根），线上会标有正负极，如 和 ，或者用红、黑线区分（红为正，黑为负）。
   • 打开电机尾部的接线盒,找到对应的正负极接线端子。
   • 将适配器的 线连接到电机的 端， 线连接到电机的 端。
   • 注意：正负极接反通常不会损坏电机（直流电机 reversible），但电机可能会反向运行，如果发现窗帘运行方向反了,只需将两根线对调即可。

直流电机 + 集中式电源（多机共用）

如果您家有多扇窗帘，并且希望用一个开关统一控制,可能会使用集中式电源。

接线结构： 空气开关 -> 集中式电源 -> 各个电机 -> 开关

接线步骤：

1. 断开家中空气开关。
2. 连接集中式电源输入端：
   • 将集中式电源的输入线连接到空气开关下方的火线和零线上。务必请专业电工操作此步骤，因为它涉及高压电。
3. 连接集中式电源输出端与总线：

   集中式电源会输出一条总线（通常是两根或多根较粗的线）,这条总线连接到所有电机的供电线。

4. 连接总线与各个电机：
   • 从总线引出分支线,连接到每个电机的正负极接线端子。
   • 同样,注意正负极的对应关系。

交流电机

一些老式或工业用的电动窗帘会直接使用220V交流电电机，这种电机没有外置电源适配器。

接线结构： 空气开关 -> 电机 -> （可选）开关

接线步骤：

1. 断开家中空气开关。
2. 直接连接电机：
   • 打开电机尾部的接线盒，里面通常只有两个接线端子，标记为 L (火线) 和 N (零线)。
   • 从空气开关引出的火线 接到电机的 L 端，零线 接到电机的 N 端。
   • 警告：此操作直接接触220V高压电，强烈建议由专业电工完成,否则有触电风险。

如何连接控制器（遥控器/开关）？

控制器（遥控器、墙壁开关、APP）本身不直接给电机供电，它只是向电机发送一个低压的“启动”或“停止”信号。

• 对于直流电机系统：控制器通常连接在电机和电源适配器之间，电源适配器给控制器供电,控制器再通过信号线控制电机的启停和正反转。

  • 接线顺序通常是：电源适配器 -> 控制器 -> 电机。
  • 控制器上会有明确的接线图，标明电源输入端（接适配器）和电机输出端（接电机）。

• 对于交流电机系统：控制器通常作为开关串联在火线中。

  • 接线顺序通常是：空气开关 -> 控制器 -> 电机。
  • 同样，这步操作涉及高压电,必须由专业电工完成。

总结与自查清单

在接线前,问自己以下几个问题：

1. 我的电机是直流还是交流？ (看电机标签或说明书)
2. 如果是直流，我使用的是外置电源适配器还是集中式电源？
3. 我的控制器是什么类型？它应该接在电源和电机之间，还是串联在火线上？
4. 我是否已经完全断电并确认了安全？
5. 接线是否牢固？所有裸露的线头是否都已做好绝缘处理？

如果您对任何一步感到不确定，特别是涉及220V交流电的操作，请务必停止并联系专业的电工师傅，一次错误的接线可能导致设备损坏、财产损失甚至人身危险。

希望这份详细的指南能帮助您顺利完成电动窗帘轨道的接线！
