冰箱温控器好坏怎么测？三招快速判断！

在开始之前,请务必注意安全！

• 断电操作：在进行任何检测前，请务必拔下冰箱的电源插头。
• 静电防护：触摸电路板前，最好先触摸一下金属水管或暖气片，释放身体静电。
• 工具准备：准备一个万用表（数字或指针式均可）和一把螺丝刀。

第一步：初步判断（观察法）

这是最简单快捷的方法,可以帮你快速定位问题。

1. 听声音：

   • 正常情况：冰箱启动运行时，你能听到压缩机（冰箱背后的“大块头”）启动的“嗡”声和风扇（如果是风冷冰箱）转动的声音，当达到设定温度后，你会听到“咔哒”一声，这是温控器断开的声音，然后压缩机停止工作。
   • 不制冷：如果冰箱长时间（超过1小时）没有任何声音，特别是冷藏室已经不冷了，很可能是温控器没有接通电路，导致压缩机无法启动。
   • 不停机：如果压缩机一直“嗡嗡”响，冷藏室甚至冷冻室都结了厚厚的冰，也一直不停机，很可能是温控器无法在达到设定温度后断开电路。

2. 摸温度：

   • 正常情况：冷藏室应该有明显的凉意，一般在 0-10℃ 之间，冷冻室则应该非常冰冷。
   • 异常情况：如果冷藏室和室温差不多，基本可以确定制冷系统没有工作。

3. 看旋钮/显示屏：

   • 对于机械旋钮式温控器,确保旋钮没有被误拧到“0”（OFF）或“停机”档。
   • 对于电子式温控器,检查显示屏是否亮，设置的温度是否合理（比如冷藏室设为4-6℃），是否有任何错误代码。

第二步：核心检测（使用万用表）

如果初步判断怀疑是温控器的问题,就需要用万用表进行精确测量。操作前务必断电！

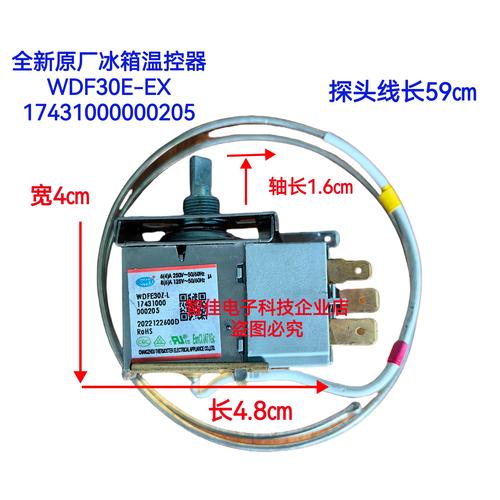

A. 检测机械式温控器（最常见，带旋钮和毛细管的那种）

这种温控器通常位于冰箱顶部的内胆后面,需要拆开才能看到。

操作步骤：

1. 断电并拆下温控器：

   • 拔掉冰箱电源。
   • 打开冰箱冷藏室,找到温控器旋钮，通常周围有卡扣，小心地把整个旋钮面板撬下来。
   • 你会看到温控器主体和连接它的几根电线。在拔掉电线之前，用手机拍张照或记下每根线的颜色和位置！ 通常有2-3根线。
   • 用螺丝刀拧下固定温控器的螺丝,小心地把它连同背后的毛细管一起取下来。

2. 拆下温控器外壳：


   （图片来源网络，侵删）

   温控器通常有一个塑料外壳,用卡扣或小螺丝固定，把它打开，你会看到内部的金属弹片和触点。

3. 设置万用表：

   • 将万用表旋钮拨到 “蜂鸣档” (通断档) 或 “电阻档 (Ω)”，选择较小的量程（如200Ω）。

4. 进行测试：

   • 测试1：常温下触点是否导通

     • 将万用表的两支表笔分别接在温控器上连接电线的两个端子上（通常是两个金属触点）。
     • 温控器处于“常温”状态，如果万用表发出“嘀嘀”声（蜂鸣档）或显示接近0Ω的电阻值，说明触点是导通的，如果显示“1”或“OL”（无穷大），说明触点是断开的，对于新拆下的温控器，在常温下通常是导通的。

   • 测试2：模拟低温，测试断开功能

     • 这是最关键的一步,温控器靠感温包（毛细管末端的金属头）感知温度变化，你需要用低温来模拟冰箱内部达到设定温度的状态。
     • 方法A（简单模拟）：用手紧紧握住温控器的感温包（就是那根细细的金属管），用体温来加热它，几秒钟后，你应该能听到内部“咔哒”一声，这是温控器断开的声音。
     • 方法B（精确模拟）：用一块湿毛巾包裹住感温包，然后放入冰箱的冷冻室（或用冰袋包裹）冷冻几分钟，这能更准确地模拟冰箱内部达到低温的状态。
     • 在加热或冷却感温包的同时,观察万用表，当听到“咔哒”声时，万用表应该从导通（0Ω）变为断开（显示“1”或“OL”）。
     • 如果拿开热源或冰袋,让感温包恢复常温，再次听到“咔哒”声，万用表应该又恢复导通。

5. 判断结果：

   • 正常：常温下导通，模拟低温后能正常断开，恢复常温后能再次导通。
   • 损坏：
     • 常温下就断开：无论怎么操作，电阻值都是无穷大，说明内部触点烧蚀或粘连，无法接通。
     • 始终导通：无论怎么加热或冷却感温包，万用表一直响或电阻值一直很小，说明触点粘连，无法断开，会导致冰箱不停机。
     • 反应迟钝或不灵敏：需要非常极端的温度变化才能触发开关，说明感温包或内部机构老化。

B. 检测电子式温控器（数字显示屏，通常在箱体外部）

电子温控器故障率相对较低,检测方法也不同，它本身是一个微电脑板，我们主要检测其输出信号。

操作步骤：

1. 断电并拆下温控器板：

   • 拔掉冰箱电源。
   • 电子温控器通常固定在冰箱侧面或背面的控制面板上,用螺丝刀拆下固定板子的螺丝。
   • 同样,拔掉连接线之前，拍照记录！ 电子温控器的线缆比较多，位置不能错。

2. 设置万用表：

   • 将万用表旋钮拨到 “直流电压档 (VDC)”，选择 20V或50V的量程。

3. 进行测试（通电测试，非常注意安全！）：

   • 这一步需要通电，操作时要格外小心，避免触电！
   • 将温控器板重新插好,但先不要装回冰箱外壳，方便测量。
   • 给冰箱通电（此时压缩机应该会启动）。
   • 找到通往压缩机的两根电线（通常是蓝线和棕线，具体颜色请参考你的照片）。
   • 将万用表的黑表笔（负极）接在压缩机的公共端（通常是N线，零线），红表笔（正极）接在通往温控器的信号线上。
   • 正常情况：当压缩机启动时，万用表应该显示一个接近电源电压的值（220V交流电，但在直流档上可能会有一个跳动的读数），当冰箱达到设定温度后，温控器会发出指令，你应该能听到“咔哒”一声（这是继电器断开的声音），此时万用表的读数会瞬间降为0V，这表明温控器成功切断了压缩机的电源。
   • 异常情况：
     • 如果万用表始终显示0V,而压缩机根本不启动，可能是温控器没有发出启动信号。
     • 如果万用表一直有电压,而压缩机一直工作，说明温控器没有发出停止信号。

4. 判断结果：

   • 正常：能根据温度变化，正确地输出电压（启动压缩机）和切断电压（停止压缩机）。
   • 损坏：无输出信号或输出信号异常，导致压缩机无法控制，这种情况通常需要直接更换整个电子温控器板。

总结与建议

重要提示：

• 电容问题：如果压缩机嗡嗡响但不启动，也可能是启动电容坏了，这和温控器故障的表现有相似之处，需要区分。
• 专业维修：如果你对电路不熟悉，或者检测后发现确实是温控器问题，最稳妥的办法是购买一个同型号的新温控器进行更换，更换过程相对简单，成本也不高，如果涉及到复杂的电子板检测，建议联系专业维修人员，以免造成更大损坏。
