雷雨季将至，LED灯装防雷装置怎么做？

99ANYc3cd6 光电产品 2025-11-10 37

以下是详细的安装和防护指南，从易到难，从基础到专业,您可以根据实际情况选择合适的方案。

核心原则：泄流、均压、屏蔽、接地

记住这四个关键词,就能理解所有防雷措施的原理。

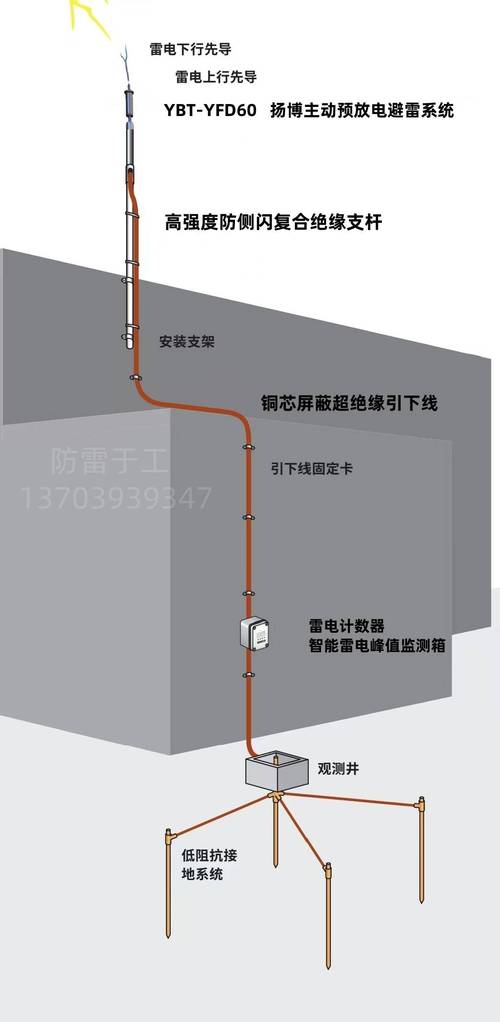

（图片来源网络，侵删）

这是安装LED灯的最低要求,能有效应对大部分感应雷和直击雷的二次效应。

这是所有防雷措施的灵魂,一个良好的接地系统是防雷成功的关键。

接地电阻：接地电阻值越小越好，对于普通LED照明系统，建议接地电阻 ≤ 10Ω，对于重要设施或易雷击区域，要求 ≤ 4Ω 或更低。
接地极：通常使用镀锌角钢、钢管或铜包钢接地棒,垂直打入地下湿润处。
接地线：连接灯具和接地极的导线，必须使用 ≥ 6mm² 的黄绿双色多股铜线，确保其截面积足够大，能承受瞬间大电流，连接点必须牢固、防锈、接触良好（建议使用线鼻子和防松螺母）。
等电位连接：将灯杆、金属灯臂、灯具金属外壳、配电箱金属外壳等所有外露的金属部件，通过接地线连接到同一个接地系统上，确保它们电位相等，避免“反击”现象。

电源线是雷电流进入灯具最主要的通道。

使用铠装电缆或穿金属管：
- 首选：从配电箱到灯杆的电源线，使用 铠装电缆（如YJV22）,电缆的金属铠装层两端必须可靠接地。
- 次选：如果使用非铠装电缆（如RVV），则必须将电缆穿入 金属管（如镀锌钢管） 内，并且金属管全程、全程、全程都要可靠接地！
埋地敷设：所有线路都应尽量埋地敷设，而不是架空，埋地线路能有效削弱雷电的直接影响，埋地深度一般不小于0.7米。
埋地长度：当线路无法避免从架空引入时，从进入建筑物或灯杆的第一个支撑点算起，埋地引入段的长度不应小于 15米，这相当于一个“接地滤波器”,能有效泄放雷电流。

在基础防护之上，增加专业的防雷设备,提供更高级别的保护。

（图片来源网络，侵删）

SPD是专门用来限制瞬态过电压和泄放电涌电流的装置,是防雷的核心设备。

安装位置：
1. 总配电箱（第一级防护）：在建筑物的总电源进线处安装一个标称放电电流较大的SPD（如 Iimp ≥ 20kA）,用于泄放直击雷或附近雷击产生的大部分能量。
2. 灯杆处或分配电箱（第二级防护）：在每个灯杆或区域分配电箱的电源进线处，安装一个SPD（如 In ≥ 20kA）,用于泄放从总配电箱传导过来的剩余浪涌电压。
SPD的选择：
- 类型：选择 T1或T2 级别的电源SPD。
- 参数：其最大持续工作电压 Uc 必须高于线路的最大工作电压，220V线路，Uc 应选择 ≥ 275V。
- 响应时间：越快越好。
安装要求：
- 接地线：SPD的接地线必须 尽可能短、直，截面积不小于 6mm²，并且直接、最短路径连接到接地排或等电位连接带上。
- 线距：SPD的连接线（相线、零线、地线）应尽量短,以减少引线电感带来的残压。

如果LED灯是通过DMX512、0-10V、DALI、载波信号等方式控制的,这些信号线同样会感应雷电流。

安装前准备：

安装步骤：

（图片来源网络，侵删）

施工接地系统：
- [ ] 安装接地极（角钢/钢管）,打入地下。
- [ ] 测量接地电阻，确保 ≤ 10Ω（或设计值）。
- [ ] 连接接地干线（≥6mm²黄绿线）到接地极。
敷设线路：
- [ ] 电源线首选铠装电缆或穿金属管。
- [ ] 线路尽量埋地敷设，深度≥0.7米。
- [ ] 信号线使用屏蔽双绞线。
安装灯杆和灯具：
- [ ] 灯杆竖立后,将其可靠连接到接地干线。
- [ ] 将灯具的金属外壳通过接地线连接到灯杆上。
安装防雷设备：
- [ ] 在总配电箱和灯杆处安装电源SPD，并严格按照要求接线（接地线短而直）。
- [ ] 如果有信号线,在控制器和灯具端安装信号SPD。
连接和测试：
- [ ] 连接所有线路,确保牢固。
- [ ] 再次检查所有接地连接点是否可靠。
- [ ] （可选）请专业机构进行接地电阻和SPC性能测试。

误区1：只给灯接地，不管线。
- 后果：雷电流会通过电源线或信号线直接“烧”坏灯具内部的驱动电源和芯片，接地线只是为灯具外壳提供了泄放路径,但无法保护敏感的电子元件。
误区2：接地线随便拉一根细线。
- 后果：细线无法承受巨大的雷电流，会瞬间熔断，导致接地失效，失去保护作用,甚至引发火灾。
误区3：接地电阻测一次就不管了。
- 后果：接地系统会因环境潮湿、干燥、腐蚀等原因导致接地电阻变大，应定期（如每年雷雨季节前）检查和维护接地系统。
