2025年柜子加灯走线，隐藏式布线怎么做？

下面我将为你提供一份非常详细、分步的柜子加灯走线指南，涵盖两种最主流的方案,并附上详细的图文说明和注意事项。

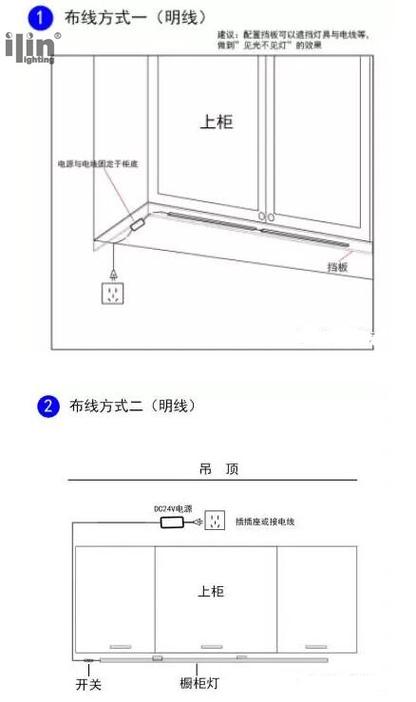

核心思路：两种主流走线方案

在开始之前，你需要确定你想要的方案,因为这决定了你布线的起点和方式。

1. 外置电源（推荐给新手）

   • 原理：使用一个插电式LED灯带/灯条，电源适配器（变压器）插在墙上的插座里，低压电线（通常12V或24V）沿着柜子边缘或内部布线。
   • 优点：
     • 安全：低压电,无触电风险。
     • 简单：无需专业电工知识,自己就能轻松完成。
     • 灵活：可以随时移动或拆除,不破坏柜体结构。
   • 缺点：
     • 需要一个附近的插座。
     • 会有一个电源适配器需要隐藏。

2. 暗装电源（追求完美隐藏）

   • 原理：将LED灯带的驱动电源（变压器）安装在柜子内部或吊顶等隐蔽处，从家里的照明电路中取电（220V），通过电线盒将220V电引到柜子内部,再由驱动电源转换为低压电驱动灯带。
   • 优点：
     • 美观：完全没有外置电源线，实现“隐形”效果。
     • 整洁：不需要为适配器找位置。
   • 缺点：
     • 复杂：需要操作220V强电，强烈建议请专业电工操作,否则有安全风险。
     • 成本高：需要购买额外的电线、电线盒和驱动电源。
     • 不灵活：一旦安装好,改动比较麻烦。

准备工作：工具与材料清单

无论选择哪种方案,以下都是你需要的：

工具：

• 电工胶带
• 剥线钳 / 压线钳
• 螺丝刀
• 冲击钻 / 手电钻
• 合适的钻头（用于打孔和走线槽）
• 美工刀
• 钢卷尺
• （可选）线槽开槽器 / 角磨机（用于在柜体边缘开槽）

材料：

• LED灯带：根据柜子大小选择长度和亮度，注意选择高显色指数（CRI > 90）的灯带,能更好还原物品颜色。
• 电源适配器（方案一）：功率必须大于灯带总功率，并匹配电压（通常是12V或24V）。
• 驱动电源（方案二）：功率需大于灯带总功率。
• 电线：
  • 使用灯带附带的延长线即可。
  • 需要两根电线，一根火线（L），一根零线（N），建议使用1.5mm²或2.5mm²的阻燃铜芯线。
• 电线固定夹 / 线卡：用于固定电线,防止松动。
• 电线接头 / 接线端子：用于连接电线。
• 电线盒 / 接线盒：方案二必备,用于隐藏和连接220V电线。
• 铝槽 / PVC线槽：用于将电线隐藏在柜体边缘的凹槽里,美观且保护电线。
• 热缩管 / 防水胶带：用于接头绝缘，特别是如果灯带靠近水源,防水很重要。

详细走线步骤（以最常见的“外置电源+铝槽走线”为例）

这是最适合家庭DIY的方案,我们以在衣柜或橱柜底部安装灯带为例。

第一步：规划与定位

1. 确定灯带位置：通常安装在柜子的顶部内壁（如衣柜、吊柜），或者底部（如地柜、酒柜），向下或向上照射,提供均匀的环境光。
2. 确定电源位置：找到离柜子最近的墙插座,这是你所有布线的起点。
3. 规划走线路径：从插座出发，沿着墙角、踢脚线或柜子边缘，规划一条最隐蔽的线路到达柜子内部，路径越短、拐弯越少越好。

第二步：开槽与打孔

这是最考验细致度的步骤。

1. 开线槽：


   （图片来源网络，侵删）
   • 用铅笔沿着你规划的路径,在墙面或柜体侧板上画出要开槽的线条。
   • 用角磨机配合切割片，或者用线槽开槽器，沿着画线切出凹槽，深度要能刚好放入铝槽,宽度也要匹配。
   • 安全提示：如果是在承重墙上开槽，务必小心不要切断墙内的钢筋或电线，不确定时，使用墙体探测仪先探测一下。

2. 打孔：

   • 在墙面上，对应插座和柜子的位置，打一个稍大的孔（比如直径2-3cm）,用于电线穿墙。
   • 在柜体侧板上，对应穿墙孔的位置，也打一个孔,让电线能进入柜子内部。
   • 在柜子内部，确定灯带安装位置，用冲击钻打几个小孔,用于固定灯带背胶或铝槽。

第三步：布线

1. 安装铝槽：

   • 将铝槽或PVC线槽用力按压或用螺丝固定到你开好的凹槽里。
   • 在柜子内部,同样用铝槽将灯带的走线路径固定好。

2. 穿线：

   • 将电源适配器的输出线（低压线）从插座端开始，沿着铝槽穿线，穿过墙洞,最终引入到柜子内部预定好的位置。
   • 将电线用电线固定夹每隔一段距离固定在铝槽内,确保电线不会松动或被拉扯。
   • 注意：不要让电线在拐角处被过度弯折,以免损伤内部铜芯。

第四步：连接与测试

1. 连接灯带：

   • 灯带通常有“+”、“-”两个接线端子，或者有RGB/W等不同颜色的线。
   • 将电源适配器的低压线对应连接到灯带的正负极，如果线不够长，需要焊接或使用LED专用连接器进行延长。
   • 所有接头必须做好绝缘处理！ 用热缩管套住接头，然后用打火机加热使其收缩,或者用绝缘胶带包裹多层。

2. 测试：

   • 在完全隐藏所有线路之前，务必先测试！
   • 将电源适配器插上墙插座，检查灯带是否能正常点亮，如果有遥控或开关,也一并测试功能是否正常。

第五步：收尾与固定

1. 隐藏线路：

   • 确认一切正常后,给铝槽的盖子盖上。
   • 如果墙面或柜体表面有开槽，可以用腻子粉或玻璃胶将缝隙填平，然后打磨、刷漆,使其恢复原样。

2. 固定灯带：

   • 将灯带背面的3M胶撕下，精确地粘贴在柜子内部的预定位置（通常是铝槽内）。
   • 用小螺丝或卡扣将灯带的尾部和转角处也固定牢固,防止时间长了脱落。

3. 隐藏电源适配器：

   将那个小小的电源适配器，可以藏在插座后面、柜子后面的缝隙里，或者用一个小盒子装饰一下,尽量做到不显眼。

暗装电源（220V）简要步骤

警告：此方案涉及220V强电，非专业人士请勿尝试！

1. 断电：操作前，务必关闭家里对应区域的电闸,并用电笔确认断电。
2. 取电：从吊顶的灯具电路、或者附近的开关盒中,引出火线和零线。
3. 布线：使用穿线管，将220V电线从取电点引到柜子内的安装位置。
4. 安装接线盒：在柜子内部安装一个防水接线盒。
5. 连接驱动电源：将220V的火线和零线，连接到接线盒内的驱动电源输入端，驱动电源的输出端（低压线）再连接到灯带。
6. 绝缘与固定：所有接头必须在接线盒内，并用防水胶带和接线端子做好充分绝缘,将驱动电源固定在接线盒旁。
7. 测试与封板：合上电闸，测试，确认无误后，将柜子的背板或侧板装回,隐藏所有内部结构。

总结与关键提醒

• 安全第一：如果你对电路一无所知，请一定选择方案一，或者为方案二聘请专业电工,生命安全比美观重要得多。
• 预留长度：所有电线、灯带都建议预留10-15cm的余量,方便未来调整或维修。
• 防水防潮：如果安装在厨房、卫生间等潮湿环境，请务必选择IP65或IP67等级的防水灯带,并做好所有接头的防水处理。

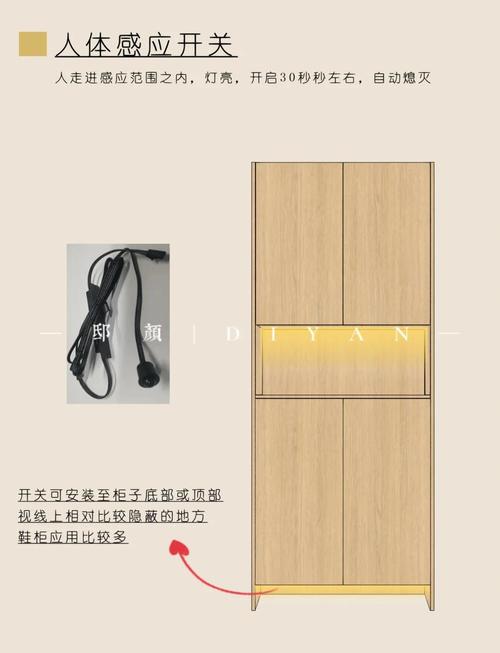

• 分控开关：可以考虑在柜门上或附近安装一个轻触开关或感应开关，实现开门即亮、关门即关,更加智能方便。

希望这份超详细的指南能帮助你顺利完成柜子加灯的项目！祝你成功！
