2025年嵌入式面板灯安装步骤详解？

第一部分：准备工作

在开始安装之前,请务必做好以下准备工作，以确保安全和顺利。

工具与材料清单

• 核心材料:
  • 嵌入式面板灯（通常包含灯体、驱动电源/LED模组）
  • 灯体安装边框（部分灯具已集成，部分需要单独购买）
  • 合适的电线（通常灯具会附带一小段，但建议准备一些2.5平方毫米的铜线备用）
• 必备工具:
  • 电笔/测电笔: 安全第一！ 用于确认电源是否已断电。
  • 螺丝刀: 十字和一字螺丝刀各一把。
  • 剥线钳: 用于剥开电线外皮。
  • 压线钳: 用于连接铜端子或制作冷压接头（推荐使用，更安全）。
  • 电工胶带: 用于绝缘包裹。
  • 冲击钻/手电钻: 用于在天花板开孔。
  • 切割机/美工刀: 用于切割石膏板或开线槽。
  • 卷尺、铅笔: 用于精确测量和标记。
  • 小拉线钳/鱼线: 用于在吊顶内部牵引电线。
• 安全装备:
  • 绝缘手套: 操作时佩戴，增加安全性。
  • 护目镜: 防止切割时灰尘进入眼睛。

安全须知 - 极其重要！

1. 断电！断电！断电！
   • 找到您家中配电箱（电箱），找到控制该区域照明（如客厅、卧室）的空气开关（断路器），并将其关闭。
   • 用电笔在安装位置的预留线上反复测试，确保确实没有电。
   • 操作时，最好将空气开关的拉闸用胶带封住，并告知家人近期不要合闸。

检查与确认

1. 检查灯具： 开箱检查面板灯是否有破损，配件是否齐全（通常有灯体、驱动电源、安装挂片/弹簧、连接线等）。
2. 确认电源位置： 确认天花板预留的电源线位置，如果是新房装修，电工通常会预留好；如果是旧灯改造，需要拆下旧灯查看。
3. 确认吊顶结构： 了解您的吊顶是什么材质（石膏板、铝扣板、矿棉板等）以及厚度，这决定了开孔大小和安装方式。

第二部分：详细安装步骤

这里我们以最常见的石膏板吊顶安装为例。

开孔

这是最关键的一步,尺寸必须精确。

1. 测量灯具尺寸： 用卷尺测量面板灯的外框尺寸（注意是外框，不是发光面尺寸），如果灯具是300x300mm，那么开孔尺寸就是300x300mm。
2. 在天花板上标记：
   • 在天花板预留电源线附近,用铅笔标记出300x300mm的正方形。
   • 确保开孔位置居中、水平。 可以用水平仪辅助，或者用对角线测量（两条对角线长度应相等）。
3. 开孔：
   • 用冲击钻在正方形的四个角钻一个小孔。
   • 用手电钻配上一个开孔器，沿着标记的线切割出一个方孔，如果没有开孔器，也可以先用美工刀划线，再用小锯子慢慢锯，但开孔器效率最高、最规整。

布线

1. 穿线： 从天花板的预留电源孔，将电线穿到新开的灯具安装孔中，如果孔位较远，可以使用“小拉线钳”先在吊顶内部穿一根细铁丝或鱼线，然后用电线绑在上面，把线拉过来。
2. 处理电源线： 将天花板的预留电源线（通常是火线L、零线N，有时会有地线E）的绝缘层剥开约2-3厘米。

连接驱动电源

面板灯通常采用低压直流供电,所以需要将市电（220V）通过一个驱动电源转换成低压电（如DC12V或DC24V）。

1. 找到驱动电源： 驱动电源是一个小方块，通常有两个输入端子和两个输出端子。
2. 区分输入输出：
   • 输入端子: 标有 L (火线)、N (零线)，用于连接220V市电。
   • 输出端子: 标有 (正极)、 (负极)，用于连接灯具低压端。
3. 连接市电线（输入端）：
   • 将天花板的火线 (L) 连接到驱动电源的 L 端子。
   • 将天花板的零线连接到驱动电源的 N 端子。
   • 如果预留了地线，请务必将地线连接到驱动电源的接地端子（通常是一个接地符号或 ）。
   • 强烈建议使用压线钳和铜端子进行连接，然后用电工胶带包裹好，确保没有裸露的铜丝，如果直接拧在一起，容易松动打火，存在安全隐患。
4. 连接灯具线（输出端）：
   • 从驱动电源的 和 端子引出两根线，这两根线将连接到灯具上。
   • 将这两根线穿过灯具的弹簧挂片或预留的穿线孔,引到灯具内部。

安装灯具

1. 固定驱动电源： 将连接好的驱动电源用螺丝或胶带牢固地固定在天花板吊顶的龙骨上或旁边，确保其不会松动或掉落。
2. 放入灯具： 将灯具主体对准天花板上的开孔。

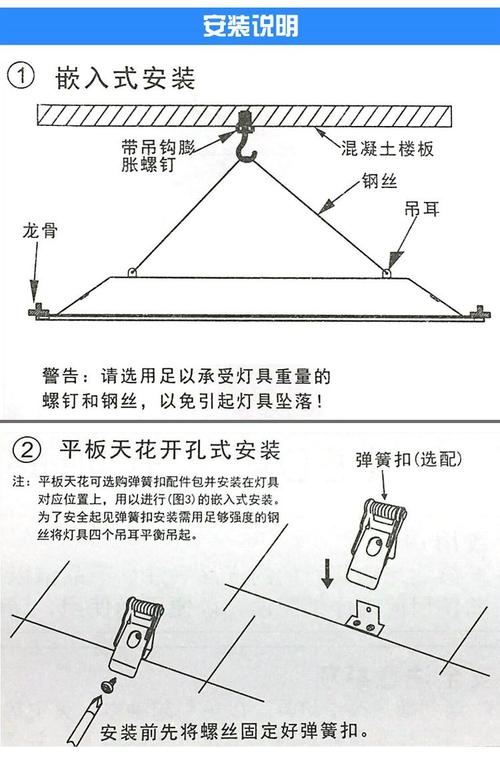

3. 使用弹簧挂片固定：
   • 大多数嵌入式面板灯都配有弹簧挂片。
   • 将灯具两侧的弹簧挂片向外掰开,然后塞入天花板的孔内。
   • 松开手,弹簧挂片会自动弹回，卡住石膏板孔的内壁。
   • 依次将四个角的弹簧挂片都卡好,灯具就被牢牢地固定住了。
   • 有些灯具是使用螺丝固定在吊顶龙骨上的，这种需要提前在龙骨上定位打孔。

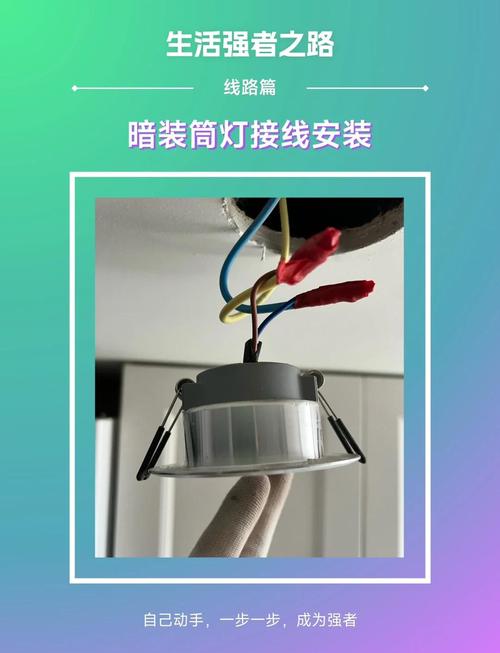

4. 连接灯具内部电线：
   • 打开灯具侧面的接线盖板（如果有的话）。
   • 将从驱动电源引出的 和 线，连接到灯具内部对应的 和 接线端子上。
   • 注意正负极！ 接反了通常不会亮，但不会损坏灯具（部分智能调光灯具除外）。
   • 同样,建议使用压线帽或端子连接，拧紧后用电工胶带包裹。

检查与测试

1. 检查： 仔细检查所有接线是否牢固、有无裸露，驱动电源是否固定好，灯具是否安装平稳。
2. 合闸测试： 确认一切无误后，回到配电箱，合上之前关闭的空气开关。
3. 通电： 打开墙壁上的开关，观察面板灯是否正常点亮。
4. 调试： 如果是可调光调色的灯具，可以通过开关或遥控器测试其功能是否正常。

收尾工作

1. 安装装饰片（可选）： 有些灯具在安装好后，需要在外圈安装一个装饰性的扩散框或压边，使其与天花板结合得更美观。
2. 清洁： 用干净的干布擦拭灯具表面，去除安装过程中留下的灰尘和指纹。

第三部分：不同吊顶的安装要点

• 铝扣板吊顶：
  • 最简单！ 铝扣板本身就是模块化的，直接选择一块与灯具尺寸相同的扣板拆下。
  • 将灯具放入开孔处,然后将扣板装回，灯具的边框会卡在扣板的边缘，非常稳固。
• 矿棉板吊顶：
  • 矿棉板较软,开孔时要非常小心，避免边缘崩裂。
  • 固定时,通常不能使用弹簧挂片，需要用专用的矿棉板卡件或通过螺丝固定在吊顶的龙骨上。
• 旧灯改造（吸顶灯）：
  • 拆下旧的吸顶灯,会看到天花板上有一个接线盒。
  • 按照上述步骤,将接线盒内的线连接到新的驱动电源，再将驱动电源固定在接线盒旁边或龙骨上，然后安装新的嵌入式面板灯。

总结与提醒

• 安全永远是第一位，不懂电路或没有信心，请务必聘请专业电工。
• 尺寸测量要精确，开孔过大或过小都会影响安装效果和稳固性。
• 接线务必牢固、绝缘，这是防止火灾和灯具故障的关键。
• 不同品牌的灯具结构可能略有差异,安装前请仔细阅读产品说明书。

希望这份详细的指南能帮助您顺利完成安装！祝您成功！
