油烟机电机接线教程2025，老电工手把手教你！

99ANYc3cd6 光电产品 2025-11-12 97

在开始之前,请务必断开油烟机的电源！ 这是最重要的安全步骤，防止触电事故。

下面我将为您详细讲解油烟机风扇电机接线的原理、方法和常见问题。

（图片来源网络，侵删）

了解电机接线端子

大多数油烟机电机上都有3个或4个接线端子,通常用数字或字母标识，最常见的标识是 T1, T2, T3 或者 L, N, CAP。

3个端子的电机 (最常见):
- 主绕组: 这是电机的主要工作绕组，通常连接 L (火线)。
- 启动绕组: 辅助电机启动，通常连接 N (零线)。
- 电容: 连接在主绕组和启动绕组之间，用于产生相位差，使电机产生旋转磁场，它不直接接电源。

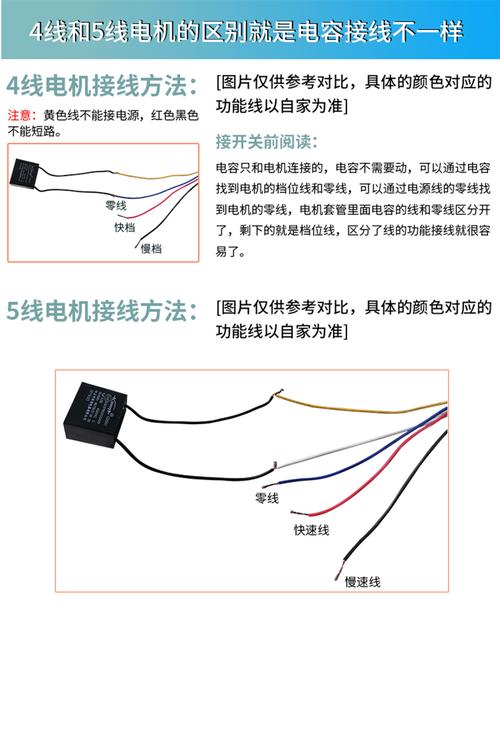

4个端子的电机:
- 这种电机通常带有内置过热保护器，第四个端子就是保护器的输入或输出，接线时，需要将火线或零线串接到这个保护器上，以实现保护功能，其内部结构也是将主绕组和启动绕组连接到电容上。

如何区分端子？

（图片来源网络，侵删）

查阅说明书： 最准确的方法是查找电机的型号，然后在网上搜索该型号的接线图。
观察端子标识： 端子上通常会印有清晰的字母或数字。
使用万用表测量： 如果没有标识，这是最可靠的方法，将万用表调到电阻档（蜂鸣档或200Ω档）。
- 分别测量每两个端子之间的电阻。
- 你会得到三组读数：其中两组阻值较小且相近（通常是几十到一百多欧姆），这两组分别是主绕组和启动绕组，第三组阻值最大，是主绕组和启动绕组串联起来的总和。
- 主绕组通常用于连接高速档（如果电机有调速功能），线径可能更粗一些。

常见接线方法

标准三线电机（最常见）

这是最基础的接线方式,适用于大多数单速油烟机。

接线图：

      +---------------------+
      |                     |
      |      油烟机电机      |
      |                     |
      +---------------------+
               |     |
              T1    T2
               |     |
      +--------+     +--------+
      |                 |
    [电容]           [电机内部]
      |                 |
      +--------+     +--------+
               |     |
              C     T3
               |
              接地线（黄绿双色线）

具体步骤：

准备工作：
（图片来源网络，侵删）
- 准备好一根三芯电源线（火线L-红色/棕色，零线N-蓝色/黑色，地线E-黄绿双色）。
- 准备好一只运行电容（也叫CBB电容），其容量和耐压值必须与原电机匹配（1.5μF - 2.5μF，耐压450V）。
连接电源线：
- 火线: 将电源线的火线连接到电机端子 T1。
- 零线: 将电源线的零线连接到电机端子 T2。
- 地线: 将电源线的地线牢固地连接到电机的金属外壳上，如果电机有专门的接地端子（通常是一个螺钉），就连接到那里，这是安全接地的关键！
连接电容：
- 将电容的一个引脚连接到电机端子 T1。
- 将电容的另一个引脚连接到电机端子 T3。
检查与固定：
- 所有连接必须牢固,最好使用接线端子或焊接，然后用绝缘胶带包裹好，防止短路。
- 将接线整理整齐,确保不会与风扇扇叶或其他运动部件发生摩擦。
- 装回电机,盖好外壳。

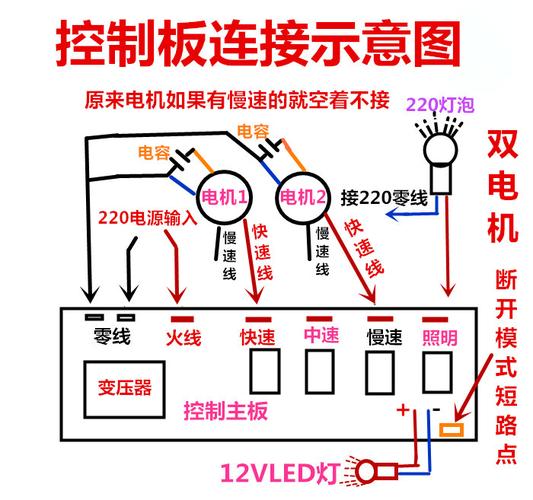

带调速功能的电机（三速或四速）

这种电机除了主绕组和启动绕组外,还有一个调速绕组，通过改变调速绕组的匝数来改变电机两端的电压，从而实现调速。

接线图（以三速为例）：

      +---------------------------------+
      |                                 |
      |        带调速绕组电机           |
      |                                 |
      +---------------------------------+
      |   |   |   |   |   |   |   |   |
    L---T1   T2   T3   T4   T5   T6   T7
               |         |
            [电容]     [调速开关]
                          |
                         N

具体步骤：

识别端子： 使用万用表测量，找出主绕组、启动绕组和调速绕组的端子，调速绕组的端子会排成一排。
连接电容： 电容的一端连接到主绕组的端子（通常是T1），另一端连接到启动绕组的端子（通常是T2）。
连接电源：
- 火线: 连接到主绕组的端子（T1）。
- 零线: 连接到调速开关的公共端。
连接调速开关：
调速开关的另外几个档位端子（低速、中速、高速）分别连接到电机调速绕组的不同抽头上（T3, T4, T5等），具体哪个档位对应哪个抽头，需要查阅电机说明书或通过试验确定。
连接地线： 同样，将地线连接到电机外壳。

常见问题与排查

电机不转，但有“嗡嗡”声：
- 原因： 电机无法启动，最常见的是电容失效（容量下降或击穿）。
- 排查： 拆下电容，用万用表电容档测量其容量是否与标称值接近，如果没有电容档，可以用电阻档测一下，如果指针不动或阻值很小，说明电容已坏，直接更换一个同规格的新电容即可。
电机不转，没有声音：
- 原因： 电路不通。
- 排查：
  - 检查电源是否正常。
  - 检查电源线、插头是否损坏。
  - 检查接线端子是否松动、脱落或接触不良。
  - 检查电机绕组是否烧毁（用万用表测阻值，如果无穷大或阻值异常小，说明线圈烧了）。
  - 检查电机内部轴承是否卡死,用手能否轻松拨动扇叶。
电机转速慢，无力：
- 原因： 电容容量下降、电源电压过低、轴承缺油或磨损严重。
- 排查： 优先更换电容，无效则检查电压或给轴承上油。
