什么是16对电话组线箱？

16对电话组线箱，也常被称为16对电话分线箱或16对交接箱，是一个专门用于终结、连接、分配和保护16对电话线缆的壁挂式或落地式箱体。

它的核心功能是：

• 汇聚：将来自电话交换机或主电缆的16对（或更多，通过跳线）大对数电缆引入箱内。
• 分配：通过内部的接线模块（如打线式模块或模块化配线架），将这16对线缆中的每一对，灵活地分配到不同的用户端口上。
• 跳接：通过跳线，可以轻松实现任意两个端口之间的连接，从而灵活地开通、更改或中断电话线路。
• 保护：为内部的电缆连接点提供一个物理保护外壳，防止灰尘、潮湿、鼠害等环境因素的破坏。

核心构成部分

一个完整的16对电话组线箱通常包含以下几个部分：

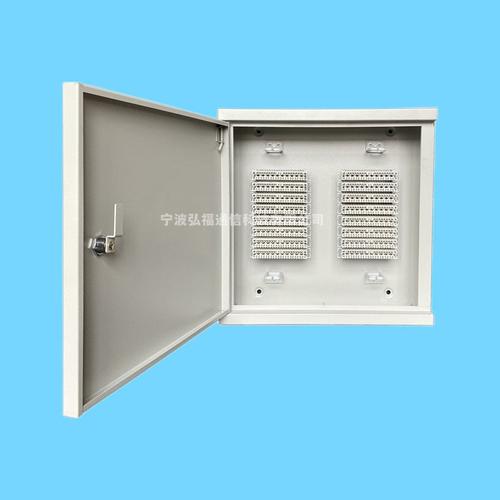

1. 箱体：

   • 材质：通常采用优质冷轧钢板或不锈钢制成，表面进行喷塑处理，具有良好的防锈、防腐蚀能力。
   • 类型：
     • 壁挂式：最常见，直接安装在墙壁上，适用于楼道、办公室、弱电井等空间有限的地方。
     • 落地式：尺寸较大，带有底座，可以放置在地面或机柜中，适用于机房、总配线间等。
   • 尺寸：根据容纳的模块和跳线的数量，有不同的尺寸规格，但16对箱体通常都比较小巧。

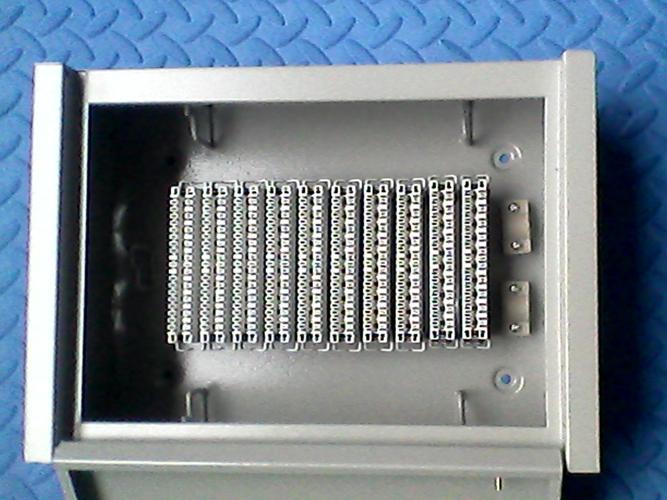

2. 内部模块：

   • 这是实现连接的核心,主要有两种类型：
     • 打线式模块：这是最传统和常见的方式，模块上有一排打线端口，使用专用的110打线刀将电话线（通常是五类线或四对线）的线芯按照标准（T568A或T568B）卡接在模块的刀片上，这种方式连接牢固，维护方便。
     • 模块化配线架：类似于网络配线架，使用RJ45接口，电话线缆通过RJ45跳线连接到配线架，再用跳线连接到用户端口，这种方式更加灵活，跳接更方便，但成本相对较高。

3. 端子排/用户端子：


   （图片来源网络，侵删）
   • 这是连接用户电话机的接口,通常也是两种形式：
     • 接线端子：老式方式，用户电话线直接拧在端子的螺丝上。
     • RJ11/RJ45接口：现代标准，用户电话线（水晶头）可以直接插上，非常方便。

4. 理线环/理线架：

   位于箱体内,用于整理和固定进入箱内的主电缆，避免线缆杂乱无章，方便维护和跳线。

5. 跳线：

   用于连接模块和用户端子的短电缆,通常是RJ11（4P4C）或RJ12（6P6C）接口，也有使用短段双绞线直接打线的方式。


   （图片来源网络，侵删）

6. 标识区：

   箱体上通常有标签槽或白板,用于标注端口编号、所属房间或用户信息，这对于后期的管理和故障排查至关重要。

7. 门锁：

   保护内部设备不被随意触碰或破坏。

主要应用场景

16对电话组线箱广泛应用于各种需要分配电话线路的场所：

• 住宅楼/办公楼：在楼层的弱电井或公共区域安装，用于分配该楼层16户或16个办公室的电话线路。
• 酒店：在每层楼的配线间，用于连接该层所有客房的电话线。
• 小型办公室/商铺：作为总配线箱，将一根外线电话电缆分配给公司内部的多个分机。
• 机房/总配线间：作为二级或三级交接箱，用于进一步细分和管理电话线路。

安装与基本操作

1. 安装：

   • 选择合适的安装位置,便于布线和维护。
   • 用膨胀螺丝将箱体牢固地固定在墙壁上。
   • 将来自外部的16对（或多芯）电话主电缆引入箱内，通过理线环进行固定。
   • 剥开主电缆的外皮,将内部的线对按照颜色标识（蓝、橙、绿、棕、灰）分开。

2. 端接（以打线式模块为例）：

   • 将主电缆的线对按照568B标准（白橙、橙、白绿、蓝、白蓝、绿、白棕、棕）对应到模块的打线端口上。
   • 使用110打线刀,将线芯用力压入刀片，刀片会自动切断多余的部分并完成连接。
   • 重复此操作,将16对线全部端接到模块上。

3. 跳接：

   • 使用短跳线,将模块上的任意一个端口与用户端口的RJ11接口连接起来。
   • 将模块的第1对线（端口1）跳接到用户端口A，那么A点就可以接通电话了，通过改变跳线的连接，就可以轻松地将电话号码从A端口转移到B端口。

选型注意事项

在选择16对电话组线箱时,需要考虑以下几点：

1. 容量：明确您需要连接的用户数量，虽然叫“16对”，但通常可以支持16个独立的电话号码（每个号码占用一对线），如果未来有扩容需求，可以选择容量更大（如25对、50对）的箱体。
2. 模块类型：根据维护人员的习惯和预算选择，打线式模块性价比高，维护方便；模块化配线架更现代化，灵活性高。
3. 环境要求：如果安装环境潮湿或多尘，应选择防护等级较高的IP等级箱体。
4. 品牌和质量：选择质量可靠的品牌，确保箱体坚固、模块连接稳定，避免因劣质产品导致线路故障。

16对电话组线箱是电话通信网络中的一个“神经末梢”和“分配中心”，它虽然结构简单，但作用至关重要，它将一条或多条主干电话线路科学、有序地分配给最终用户，并通过跳接功能实现了电话线路的灵活管理和维护，在综合布线系统中，它是构建清晰、可靠、易于管理的语音网络不可或缺的一部分。
