触屏浴室柜灯线怎么预留

99ANYc3cd6 光电产品 13
安装触屏浴室柜处墙面开槽布线,沿柜体后方预埋穿线管,将零火线接入预留86底盒,距地

前期规划阶段

功能需求分析

  • 触控模块供电:多数智能镜柜内置LED灯带/射灯,需单独回路控制亮度调节或色温变化;部分高端型号还支持USB充电口、除雾加热等功能,均依赖稳定电力供应。
  • 交互设备兼容性:确认触控面板是否集成显示屏(如天气预报、时间显示),此类组件通常需要低电压直流电(12V/24V)并通过变压器降压实现。
  • 扩展性预留:建议为未来可能增加的电动剃须刀插座、电动牙刷消毒器等外设保留冗余接口。

空间布局模拟

使用CAD软件绘制三维模型,标注以下关键参数: | 要素 | 推荐数值范围 | 说明 | |---------------------|-----------------------|-------------------------------| | 底柜高度 | 800~900mm | 确保站立操作时视线与屏幕平齐 | | 背部墙体开槽深度 | ≥50mm | 容纳PVC线管+接线盒组合 | | 强弱电间距 | ≥30cm | 避免电磁干扰导致触控失灵 |

触屏浴室柜灯线怎么预留-第1张图片-索能光电网

电路负荷计算示例

假设配置如下:

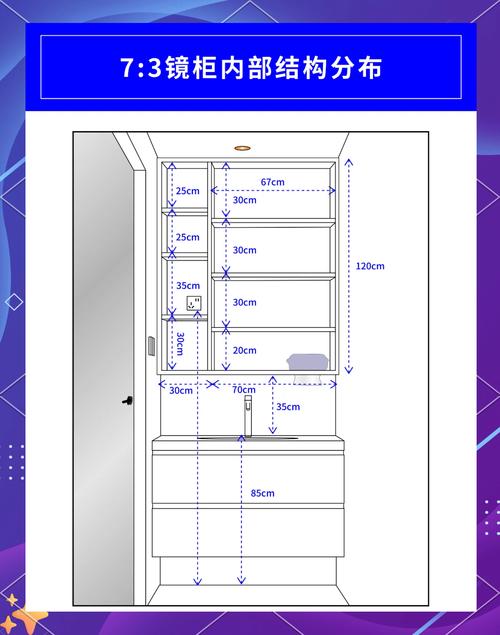

触屏浴室柜灯线怎么预留-第2张图片-索能光电网
(图片来源网络,侵删)
  • LED灯带功率:15W/m × 2m = 30W
  • 触摸控制板功耗:≤5W
  • USB充电端口:总负载按10W计 → 总功率≈45W → 选用1.5mm²铜芯线即可满足安全载流量(约16A)

施工实施细节

强电系统部署

  1. 专用回路设置
    • 从配电箱引出独立支路,配置空气开关(C型脱扣特性更适配阻性负载),额定电流建议16A。
    • 采用RVV 3×1.5mm²电缆,其中L/N/PE分别对应火线、零线和地线,确保接地可靠。
  2. 墙内预埋工艺
    • 在瓷砖铺贴前完成开槽作业,横向槽距地面高度宜为1200±50mm(避开水龙头冷热水管)。
    • 使用Φ25mm PVC阻燃管穿线,转弯处加装弯头保护套管,直线段每米固定一次。
  3. 接线盒定位技巧 | 位置类型 | X轴偏移量(mm) | Y轴基准点 | 备注 | |----------------|--------------|------------------|-----------------------| | 中央集中式 | ±0 | 柜体背板中垂线 | 适合单侧开门款式 | | 双侧对称式 | ±200 | 同上 | 双开门设计优选 | | 隐藏抽拉式 | — | 抽屉滑轨末端上方 | 配合阻尼铰链使用 |

🔌 弱信号传输方案

对于具备物联网功能的机型:

  • Zigbee/蓝牙Mesh协议模块需布置在金属屏蔽效能<6dB的区域;
  • Cat6类网线应与强电线缆保持十字交叉走位,最小净距>15cm;
  • 光纤入户场景下可考虑熔接分光器实现多节点覆盖。

特殊场景应对策略

⚠️ 潮湿环境防护措施

风险因素 解决方案 实施标准
冷凝水渗透 IP67级防水接线盒+硅胶密封圈 GB/T 4208-2017标准
表面凝露导电 喷涂三防漆(厚度≥8μm) IPC-HD标准
长期盐雾腐蚀 304不锈钢材质支架+镀镍端子 ASTM B117测试合格

💡 照明优化技巧

  • 间接反射光效:在镜面后方安装偏光片,使光源经过多次漫反射后形成柔和光晕;
  • 动态调光曲线:通过PWM调光技术实现0%~100%无极渐变,避免突兀的亮度切换;
  • 色温联动机制:根据环境光照强度自动切换暖白光(3000K)至冷白光(6500K)。

验收测试流程

  1. 绝缘电阻检测:使用兆欧表测量相间及对地绝缘值应>2MΩ;
  2. 通断测试:万用表逐点核查各回路导通情况;
  3. 负载试验:满负荷运行4小时观察温升不超过35℃;
  4. 触控响应验证:在不同湿度条件下(RH=85%)测试屏幕灵敏度达标率≥98%。

FAQs

Q1: 如果已经装修完毕才发现没留线路怎么办?
A: 可采用明装线槽方案:①选择与墙面同色的装饰盖板;②沿踢脚线上沿布线并用阴角收边条美化;③接入就近插座通过延长线连接,但需注意最大延长距离不超过5米以保证电压稳定。

Q2: 为什么不能直接使用普通开关控制智能镜柜?
A: 因为大多数触控系统采用低压直流供电且带有MCU控制芯片,普通机械开关会产生反峰电压冲击电子元件,正确做法是选用匹配的智能继电器模块进行隔离切换,既能

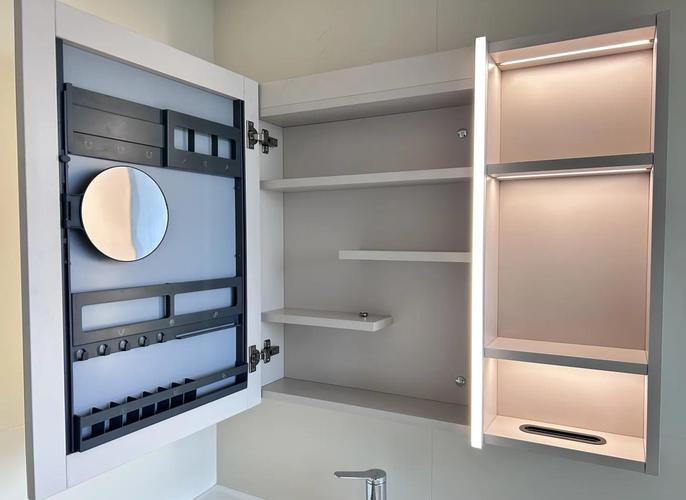

触屏浴室柜灯线怎么预留-第3张图片-索能光电网
(图片来源网络,侵删)
