霸顶5根线按标识对应接火线、零线、地线及控制开关线，依说明书规范连接确保
确认线缆颜色与功能分配
首先需明确这5根线的用途，通常家用浴霸采用单相交流电（220V），其线路包括：
| 编号 | 颜色常见方案 | 可能对应的设备端子 | 备注 |
|------|--------------------|-----------------------------|-------------------------------|
| L | 棕色/红色 | 火线（Live） | 必须接入断路器控制的回路 |
| N | 蓝色 | 零线（Neutral） | 直接连接配电箱零排 |
| PE | 黄绿双色 | 地线（Protective Earth） | 强制要求！不可省略 |
| A | 黑色或白色 | 照明模块控制线 | 用于驱动浴霸内置LED灯珠 |
| B | 另一组深色（如深灰）| 换气扇电机绕组供电 | 部分型号合并取暖与通风功能 |
⚠️ 重要提示：不同品牌可能存在差异，建议优先查阅产品说明书中的接线图示，若无法获取资料，可用万用表测量阻值辅助判断——例如加热丝两端电阻较低（约几十欧姆）,而电机绕组阻值较高且带有电容并联结构。
分步接线操作指南
断电验电（安全第一！）
✅ 关闭对应空气开关，使用测电笔反复测试每根导线是否带电，确认无电压残留后方可继续操作,此步骤能有效避免触电风险。

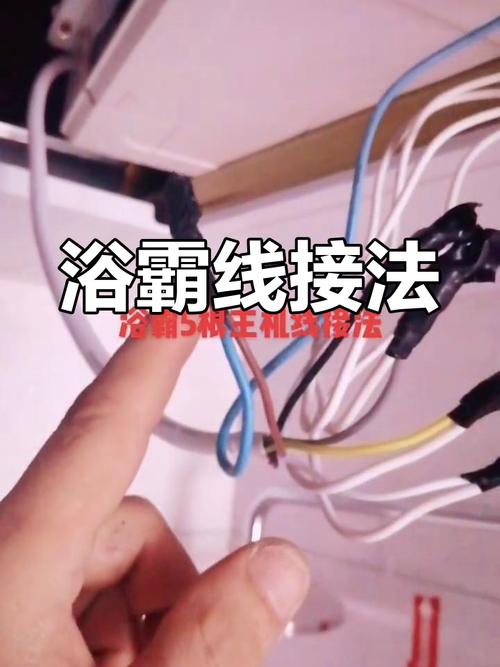

剥离线头处理
✂️ 用斜口钳小心剥去约8mm绝缘层，露出铜芯后立即扭紧成麻花状，防止松散导致接触不良，注意不要损伤内部细丝,否则可能引发短路。

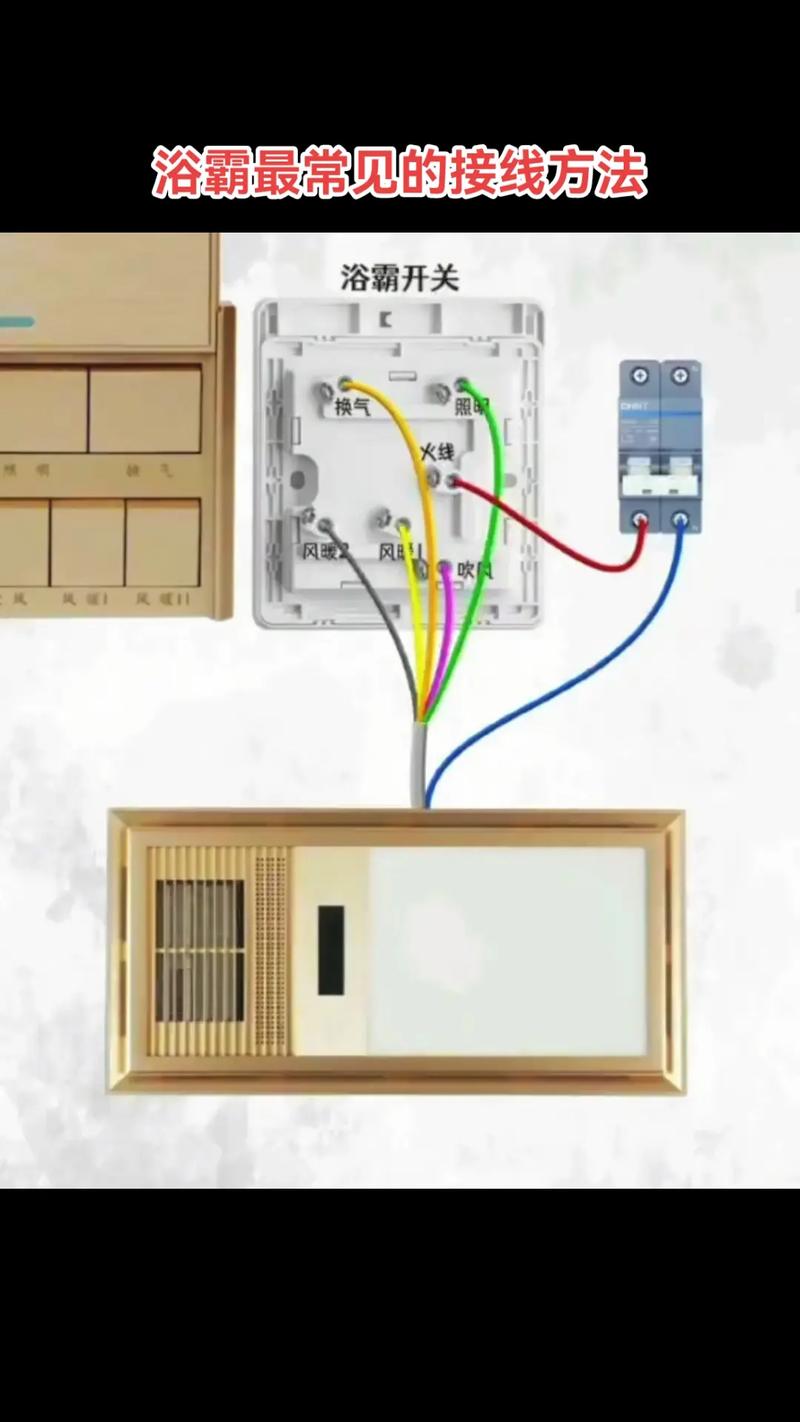

按功能对接终端
根据浴霸机身内部的标识进行精准匹配：
- L→L：将电源火线接入标有“L”或火焰符号的端子；
- N→N：零线连接到标注“N”的位置；
- PE→⏚：地线务必插入接地符号对应的插孔；
- A→Light：照明专线接至灯泡/灯板的正极输入口；
- B→Motor：剩余那根线则留给换气扇电机接口。
📌 示例场景：某款奥普QDP5018A型浴霸的实际布线如下表所示：
| 天花板预埋线色 | 浴霸内部接口标签 | 对应设备 |
|----------------|------------------|------------------|
| 红 | L | 主供电火线 |
| 蓝 | N | 回路零线 |
| 黄绿 | PE | 金属外壳接地 |
| 白 | LIGHT | 30W LED模组 |
| 黑 | FAN | DC24V风机电源 |
固定与绝缘保护
🔧 每个接线柱使用十字螺丝刀拧紧螺丝帽，确保金属片充分咬合导线；之后套上热缩管或缠绕高压防水胶带，重点加固容易受潮的部位（如接头处），最后将所有线束整理成束,避免悬垂造成拉扯应力。
典型错误规避手册
❌ 误区1：混淆零火线顺序
后果：可能导致开关失控甚至器件损坏，解决方案：严格遵循“左零右火”原则,尤其在多控场景下需保持相位一致。
❌ 误区2：忽略接地保护
危害：一旦漏电将直接威胁人身安全，应对措施：即使没有专用地线排,也应就近连接到附近插座的接地极。
❌ 误区3：超负荷串联插座
风险：多个大功率电器共用同一回路易跳闸，正确做法：单独为浴霸设置16A专用空开,并与照明回路分离。
进阶调试技巧
完成基础接线后，可通过以下方法验证系统稳定性：
🔹 通电前自检：再次检查各接线点是否牢固，特别是地线的连通性；
🔹 分段测试法：先只给照明回路送电，观察灯光是否正常启闭；再逐步激活取暖、换气等功能模块；
🔹 电流监测：钳形表测量运行电流应低于额定值的80%（例如标称功率2000W的设备，实际工作电流不应超过9A）。
FAQs
Q1：如果发现五根线中有两根同色怎么办？
答：这种情况多见于非标施工项目，此时应依靠标签机打印临时标记（如用油性笔标注“L”“N”），或者通过电路走向追踪——从配电箱出发的那根必然是火线，仍不确定时，可临时短接试机（仅限专业人员操作）,但强烈建议联系电工复查。
Q2：接线完成后浴霸频繁跳闸是什么原因？
答：①过载保护触发：检查是否与其他高功率电器共用同一回路；②漏电故障：重点排查潮湿环境下的绝缘性能下降问题；③劣质开关质量差：更换知名品牌的空气开关试试，最快捷的定位方法是替换法——逐个断开用电器直至故障
