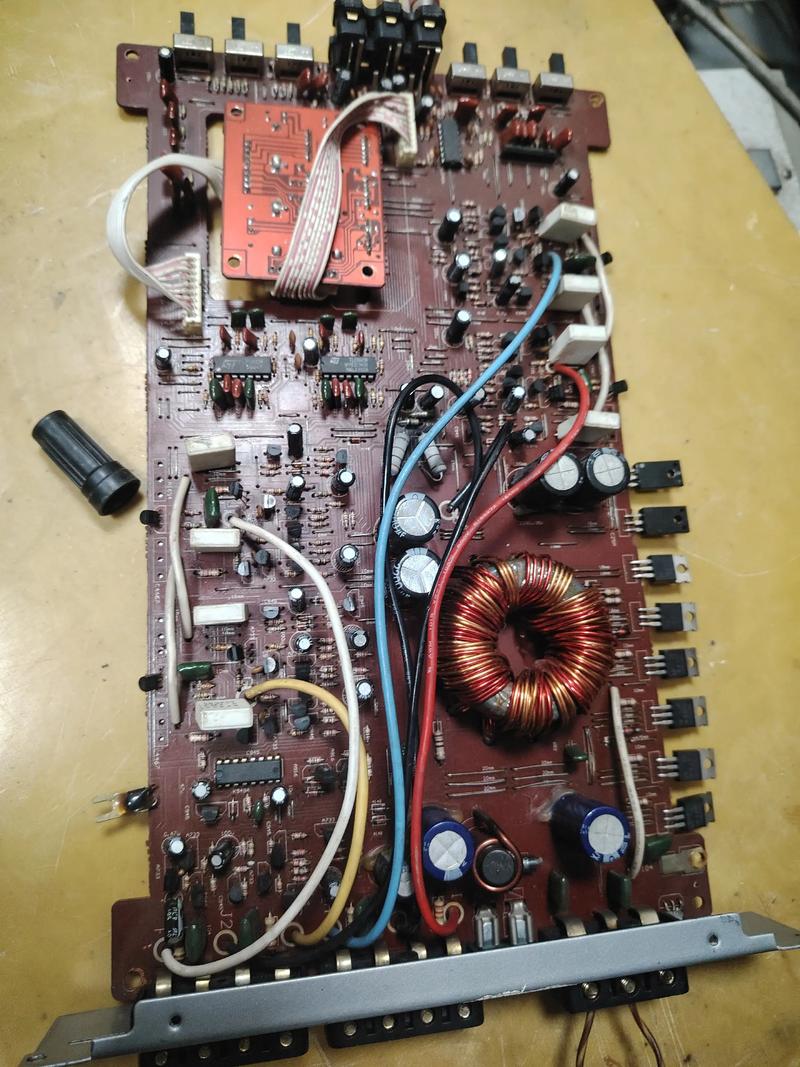

基础检查与确认环节
1️⃣ 型号匹配性验证
| 参数维度 | 常见错误示例 | |
|---|---|---|
| 电气特性 | Pcm(最大耗散功率)/Icm(集电极电流)/BVceo(耐压值)是否≥原规格 | 用低功率管替代高功率场景需求 |
| 引脚定义 | G/D/S或B/C/E排列顺序（尤其注意TO-3封装的金属壳接地问题） | 反接导致短路烧毁保险丝 |
| 频响范围 | fₜ过渡频率是否覆盖音频带宽(20Hz~20kHz)，高频响应不足会产生削顶失真 | JSD系列晶体管误用在射频放大电路中 |
| 封装兼容性 | 散热片安装孔位、螺丝尺寸、绝缘垫片厚度 | MJL328未加云母片直接固定致热传导不良 |
⚠️ 典型误区：认为外观相似的管子即可互换（如2N3055与2N3773虽同属NPN型，但前者适合低频段而后者优化了开关速度），建议使用晶体管图示仪实测hFE曲线对比。
2️⃣ 静态工作点重建
更换新管后必须重新调整偏置电路：
- 硅管vs锗管差异：Vbe基准电压相差约0.3V，若沿用原分压电阻会导致Q点偏移
- 温度漂移补偿：采用双极型配置时，应在发射极串联负温度系数热敏电阻（如NTC 10KΩ）
- 实操技巧：用数字万用表监测集电极电流，理想值应保持在额定值的70%-80%（例如MJL21143推荐Idc=8A时实际设为6-6.5A）
💡 经验公式：Re=(Vcc Vce)/Ic，其中Vce取中间值避免截止/饱和区
3️⃣ 焊接工艺复查
| 隐患类型 | 表现形式 | 解决方案 |
|---|---|---|
| 虚焊 | 冷态正常加热后断路 | 补焊并做拉扯测试 |
| 焊锡桥接 | 相邻引脚短路引起振荡啸叫 | 吸锡带清理多余焊料 |
| 热损伤 | PCB铜箔翘起导致接触不良 | 更换受损线路板区域 |
| 助焊剂残留 | 吸湿后形成漏电通路 | 异丙醇超声清洗 |
🔍 特殊案例：曾遇用户因使用含松香型助焊剂，在梅雨季节引发漏电流超标达3mA，最终通过无水酒精彻底清洁解决。
深度故障诊断流程
🔧 阶段式信号注入法
按以下顺序逐级测试：
- 输入端注入1kHz正弦波（幅度≤5mVrms），观察示波器波形是否正常衰减
- 断开前级耦合电容，直接给推动级施加方波激励，判断增益是否恢复
- 替换法验证：将可疑功放管与同批次新管交叉对调位置测试
- 负载拖拽试验：逐步增加假负载从8Ω至4Ω，监测电源电流变化率ΔI/ΔZ应＜0.5A/Ω
📌 关键指标参考值：典型OTL电路在RL=8Ω时应输出≥15W不失真正弦波，此时电源供电需保证≥±24V直流稳压。
（图片来源网络，侵删）
⚙️ 保护电路触发排查
现代功放常集成多重保护机制：
- 过流保护(OCP)：检查电流检测电阻是否阻值漂移（正常应为0.1Ω精密金属膜电阻）
- 过热切断(TSD)：用红外测温仪确认散热器温度＜75℃（以手指可停留3秒为判据）
- 开机软启动：测量软启动电容ESR是否增大导致延时异常
- 直流偏移校准：失调超过50mV即可能触发继电器动作切断输出
🚨 紧急处理方案：临时短接保护电路中的可控硅触发极可快速判断是否为误动作，但此操作仅限专业维修人员执行！
进阶调试技巧
📊 数据记录对比表
建议建立如下档案便于历史追溯： | 测试项目 | 初始值 | 更换后值 | 标准范围 | 偏差分析 | |------------------|--------------|--------------|-----------------|------------------------| | Quiescent Currrent | 45mA | 78mA↑ | ≤60mA | 下偏置电阻碳化变质 | | Power Supply Ripple | <50mVpp | 120mVpp↑ | <100mVpp | 滤波电解电容干涸 | | Crossover Distortion | 未察觉 | 明显交越失真 | THD<0.1% | 互补对管配对不良 |
🎨 摩机优化建议
对于追求音质提升的玩家：
- 达林顿接法改造：将单只大功率管改为复合管结构（如TIP41C+TIP42C组成等效β=β₁×β₂的超级管）
- 瞬态响应增强：在发射极回路并联100uF电解电容补偿高频相位滞后
- 负反馈网络重构：采用阶梯式RC并联网络拓展带宽至100kHz以上
- 磁屏蔽升级：给镍锌铁氧体磁环加装坡莫合金罩抑制射频干扰
安全操作规范
⚠️ 高危风险警示：
- 绝对禁止带电操作！人体串入电网可能引发心室颤动（致命电流仅需30mA）
- ESD防护：佩戴防静电手腕带，工作台铺设导电橡胶垫
- 储能元件泄放：先用灯泡放电大电容，再用万用表确认残余电压＜1V
- 工具绝缘处理：斜口钳手柄包裹热缩管防触电
FAQs
Q1：为什么新买的正宗原装管子装上还是没声音？
✅ A：可能存在三种情况：①运输过程中引脚氧化导致接触电阻增大（可用细砂纸轻磨氧化层）；②存储环境湿度过高使芯片内部铝质连线腐蚀；③经销商混发翻新二手件（可通过检测反向击穿电压判断），建议用高精度LCR表测量结电容，正品2N3055的Cob应＜5pF。
Q2：更换功放对管后出现严重交流嗡嗡声怎么办？
✅ A：这是典型的共模抑制比下降表现，重点检查：①电源变压器屏蔽层是否单点接地；②输入级差分管的发射极电阻阻值是否平衡（误差应＜1%）；③接地系统是否存在多点接地形成的地环路，应急处理可在电源进线处串联一个10μH扼流圈抑制共
