霓虹灯怎么接线 大全

重要安全声明：

高压危险！ 传统霓虹灯涉及数千伏甚至上万伏的高压电，非专业人士绝对禁止自行接线，操作不当可能导致严重触电、火灾甚至死亡，本指南旨在提供知识普及，所有涉及高压电的操作必须由持证的专业电工完成。

对于现代LED霓虹灯，虽然电压较低（通常是12V或24V安全电压），但仍需注意用电安全,避免短路。

第一部分：传统霓虹灯接线

传统霓虹灯由玻璃灯管、高压变压器和电极组成，其核心是高压变压器，它将市电（220V）转换为高压电来点亮灯管。

核心组件

• 霓虹灯管: 内部充有惰性气体（如氖、氩）,两端有电极。
• 高压变压器: 核心部件，将220V交流电升压至6000V-15000V，它有初级侧（低压侧）和次级侧（高压侧）。
• 高压线: 用于连接变压器次级侧和灯管电极的绝缘导线,能承受高压。
• 电极: 灯管两端的金属接头,与高压线连接。
• 控制器: 可选，用于实现闪烁、追逐等动态效果。

基本接线步骤 (单根灯管)

此操作必须由专业电工完成。

1. 断电确认： 在操作前，务必关闭并锁定对应回路的空气开关，并用验电笔确认变压器初级侧（输入端）无电。
2. 连接初级侧（低压侧）：
   • 变压器初级侧通常有两个接线端子，标记为 L (火线) 和 N (零线)。
   • 从电源开关处引出一根火线，连接到 L 端子。
   • 从电源零线处引出一根零线，连接到 N 端子。
   • 关键： 初级侧的接线必须牢固,防止接触不良产生火花。
3. 连接次级侧（高压侧）：
   • 变压器次级侧也有两个高压输出端子。
   • 使用专用高压线，一端连接到一个高压输出端子,另一端连接到霓虹灯管的一个电极。
   • 用另一根高压线连接另一个高压输出端子和灯管的另一个电极。
   • 关键： 高压线接头必须用高压绝缘胶带或高压绝缘帽进行多层、严密的包裹，确保无一丝裸露的金属部分,高压线不能有破损或过度弯曲。
4. 固定与检查：
   • 将变压器固定在干燥、通风、不易触碰的位置。
   • 确保所有接线点牢固,灯管固定稳妥。
   • 检查无误后，恢复供电,测试霓虹灯是否正常点亮。

多根灯管的接线方式

当需要点亮多根灯管时,通常有以下几种方式：

A. 并联接线

这是最常见的方式,所有灯管都并联在同一个变压器上。

• 优点： 一根灯管损坏不影响其他灯管。
• 缺点： 变压器的总功率是固定的，并联的灯管数量不能超过其额定功率，否则会导致变压器过载发热,寿命缩短甚至烧毁。
• 接法：
  1. 变压器初级侧接220V电源。
  2. 变压器次级侧的一个高压输出端子，通过一根总线连接到所有灯管的一个电极。
  3. 变压器次级侧的另一个高压输出端子，通过另一根总线连接到所有灯管的另一个电极。
  4. 每根灯管的两个电极分别接入这两根总线。

B. 串联接线

这种方式较少见,因为对变压器和灯管的要求非常苛刻。

• 原理： 将灯管一个电极的输出线，作为下一根灯管的输入线,如此首尾相连。
• 缺点： 只要有一根灯管损坏或电极接触不良，整个回路都会断开，所有灯管都不亮,对电压匹配要求极高。
• 应用： 通常只在特定电压和长度要求下使用。

C. 多变压器系统

当灯管总功率很大，或者需要分段控制时,会使用多个变压器。

• 接法： 每个变压器独立连接一组灯管,然后所有变压器的初级侧并联到同一个220V电源上。
• 优点： 负载均衡，互不影响,便于分区控制。
• 缺点： 成本较高,占用空间大。

控制器接线

要实现动态效果（如闪烁、渐变、追逐）,需要接入控制器。

• 接线原理： 控器通常串联在变压器的初级侧（低压侧）。
• 接法：
  1. 电源火线先接入控制器的输入端。
  2. 控制器的输出端再连接到变压器的 L 端子。
  3. 变压器的 N 端子直接连接到电源零线。
• 注意： 必须选择与霓虹灯功率相匹配的控制器。

第二部分：现代LED霓虹灯接线

LED霓虹灯是低压产品，安全性远高于传统霓虹灯，更适合DIY，常见的有“柔性LED霓虹灯带”和“硬质LED霓虹灯管”。

核心组件

• LED灯带/灯管: 自带LED灯珠和驱动电路。
• 电源适配器: 将220V交流电转换为低压直流电（最常见的是12V DC或24V DC）。
• 控制器: 用于实现RGB彩色灯的变色、闪烁等效果。
• 连接器/端子: 用于连接灯带、电源和控制器。

基本接线步骤 (单色LED灯带)

1. 确认电源规格： 查看灯带背面的标签，确认其工作电压（如12V DC）和功率（如14.4W/m），电源适配器的输出电压必须完全匹配，且输出功率必须大于等于所有灯带的总功率。
2. 连接电源和灯带：
   • LED灯带通常有两条线： (正极，通常是红色或白色) 和 (负极，通常是黑色或白色)。
   • 电源适配器的输出端也有对应的 和 接线端子。
   • 将灯带的 线连接到电源的 端子，灯带的 线连接到电源的 端子。
   • 注意： 正负极接反不会损坏单色LED灯带（不亮而已），但这是错误操作，对于RGB灯带,接反会损坏。
3. 通电测试： 接好后，将电源适配器插入插座,灯带应点亮。

RGB彩色LED灯带接线

RGB灯带需要控制器来改变颜色,接线相对复杂一些。

1. 组件确认： RGB灯带、RGB控制器、12V/24V电源适配器。
2. 接线顺序：
   • 电源 -> 控制器：
     • 电源适配器的 (V+) 连接到控制器的 V+ 或 +12V 输入端。
     • 电源适配器的 (V- 或 GND) 连接到控制器的 V- 或 GND 输入端。
   • 控制器 -> RGB灯带：
     • 控制器上有四个输出端子：V+, R, G, B。
     • 将RGB灯带的 V+ (红线) 连接到控制器的 V+。
     • 将灯带的 R (红线) 连接到控制器的 R。
     • 将灯带的 G (绿线) 连接到控制器的 G。
     • 将灯带的 B (蓝线) 连接到控制器的 B。
3. 通电测试： 连接好后通电，使用控制器遥控器或按钮,测试颜色变化是否正常。

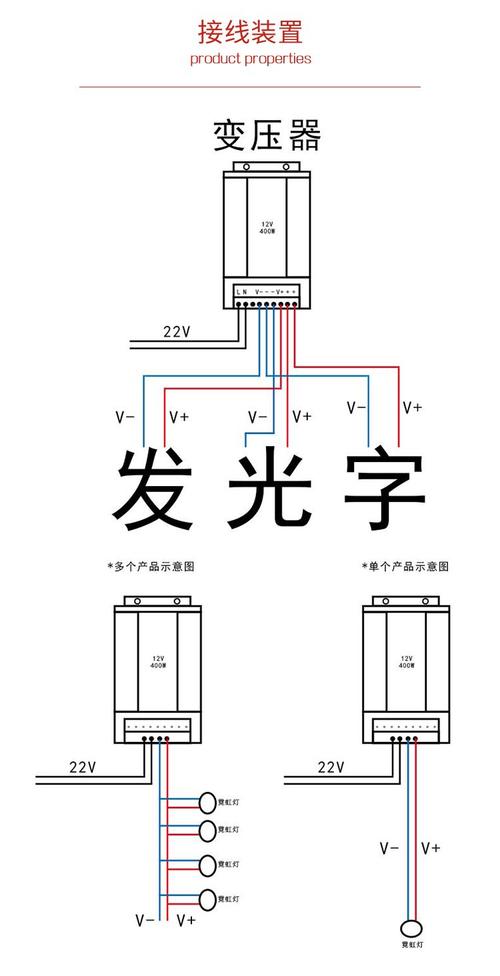

长距离/多段灯带的接线

当LED灯带很长时，需要考虑电压降问题，距离过长,灯带末尾的灯珠会变暗。

• 解决方案： 采用“并联供电”或“中间分段供电”。
• 接法：
  1. 从电源引出主线。
  2. 在灯带的起点、中间（如5米处）和终点，分别从主线引出 和 线,连接到灯带的对应接口上。
  3. 这样可以确保每个部分的灯带都能获得足够的电压,保持亮度一致。

常用连接器

为了方便安装,LED灯带系统通常使用各种连接器：

• 直插连接器: 用于将两根灯带首尾相连。
• 90度/180度转角连接器: 用于灯带转弯。
• 延长线: 用于连接电源/控制器和灯带,或延长灯带之间的距离。
• 尾塞: 用于封闭灯带的末端,防止短路。

第三部分：安全注意事项总结

第四部分：常见故障排查

• 传统霓虹灯完全不亮：
  1. 检查电源是否正常（空气开关是否跳闸）。
  2. 检查变压器初级侧接线是否松动或脱落。
  3. 用万用表测量变压器初级侧是否有电压，次级侧是否有高压输出。（高压测量需极其小心）
  4. 检查高压线与电极连接处是否接触不良。
  5. 可能是灯管或变压器损坏。
• LED霓虹灯不亮：
  1. 检查电源适配器是否插好,指示灯是否亮。
  2. 检查电源输出电压是否正常。
  3. 检查所有接线点是否牢固,特别是正负极。
  4. 如果是RGB灯,检查控制器是否通电且正常工作。
  5. 检查灯带是否有破损,导致内部电路断路。

希望这份“大全”能帮助您全面了解霓虹灯的接线知识，再次强调，安全第一,高压作业请务必交给专业人士！
