开关小五开怎么接线

“开关小五开”通常指的是一个五联开关，也就是一个面板上集成了五个独立的开关，它既可以控制五盏不同的灯，也可以用一个开关控制一盏灯，同时另外四个开关留作备用。

接线的关键在于,你需要分清楚开关的两个核心部分：“火线进” 和 “火线出”。

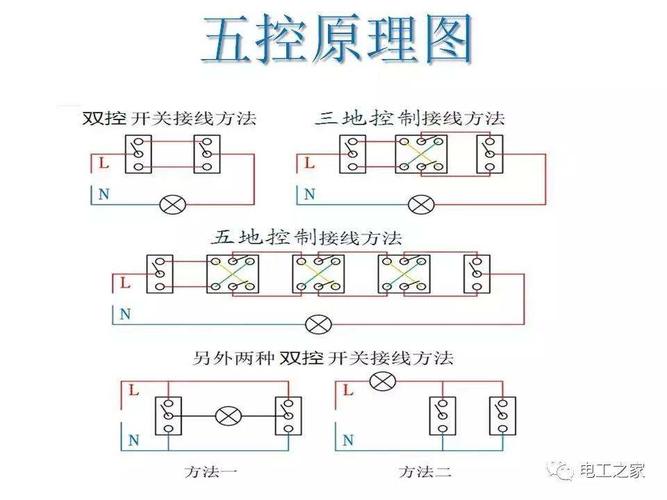

核心原理：单控开关

无论是几联开关,每一个开关都是一个独立的“单控开关”，它的基本原理是：

• 火线进：从配电箱引来的火线，接入开关。
• 火线出：从开关引出的线，连接到灯具（灯）。
• 零线：直接从配电箱连接到灯具，不经过开关。

对于“小五开”，你需要有五组独立的“火线出”线路，分别去控制五盏灯。

接线前准备

1. 工具：螺丝刀（十字和一字，根据开关而定）、剥线钳、电工胶带、万用表（强烈推荐，用于安全检测）。
2. 材料：小五开开关、五盏灯具、足够的电线（通常开关到灯具用1.5平方毫米的铜线，火线进线用2.5平方毫米的铜线）。
3. 安全第一：
   • 必须断电！在操作前，找到你家的配电箱，将对应房间的空气开关（断路器）拉下，可以用电笔或万用表在开关接线孔处确认确实没有电。
   • 如果你不熟悉电路操作,强烈建议请专业电工进行安装，以防发生短路、触电等危险。

接线步骤（最常见的情况）

这里我们假设你家已经预埋好了五根控制线（从五盏灯的位置过来的线）和一根总火线。

第1步：识别开关接线端子

拿起你的小五开开关,背面的接线端子通常有三种：

• L (或 COM)：这是“火线进”的端子，通常只有一个L端子是共用的，或者每个开关组都有一个独立的L端子，对于五联开关，最常见的是一个总的L端子，所有开关的火线都从这里进。
• L1 (或 L1, L2, L3...)：这是“火线出”的端子。每个开关都有自己独立的L1、L2、L3、L4、L5，这些端子分别连接到五盏灯的控制线上。
• 有时会有N端子：这是零线端子，在某些设计中，零线也会汇总到开关盒里再分出去，但标准的单控接线，零线是直接到灯具的，不经过开关的L端子，如果你的开关有N端子，并且你打算在这里接零线，请确保你的灯具设计允许（某些智能开关需要从开关取电，就需要接N线），对于普通机械开关，通常可以不使用N端子。

最关键的一点：查看你的开关说明书，确认L和L1的标识！不同品牌可能略有差异。

第2步：识别预埋的电线

在你家的开关底盒里,你应该能看到以下几根线：

• 一根红色的电线：这是总火线（Live Wire），通常来自配电箱。
• 五根不同颜色（如黄、蓝、白、灰、黑）的电线：这些是控制线（Switched Live Wires），每一根都通往一盏灯的灯座。

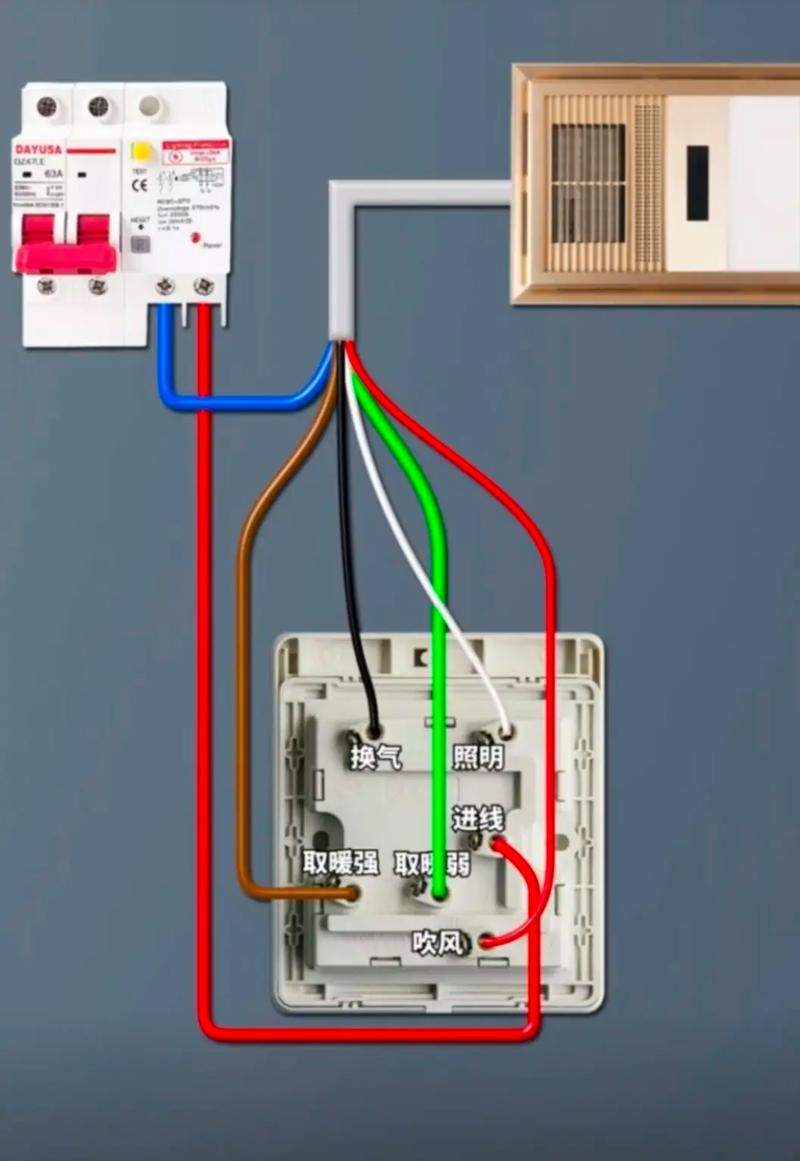

第3步：开始接线

1. 连接总火线

   • 将总火线（红色那根）的线头剥开一小段（约1厘米）。
   • 将它插入开关背面的总L端子孔中。
   • 用螺丝刀拧紧端子螺丝,确保线头夹紧，不会松动。

2. 连接控制线


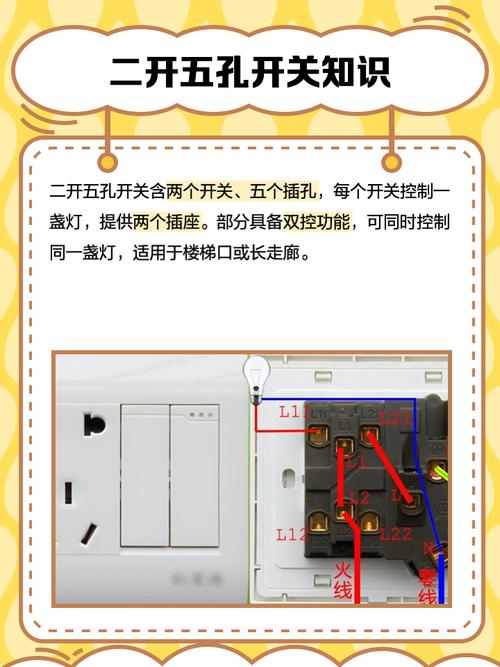

   （图片来源网络，侵删）
   • 取第一根控制线（比如黄色），剥开线头。
   • 将它插入第一个开关的 L1 端子孔中，拧紧螺丝。
   • 取第二根控制线（比如蓝色），剥开线头。
   • 将它插入第二个开关的 L2 端子孔中，拧紧螺丝。
   • 以此类推，将剩下的三根控制线（白、灰、黑）分别插入 L3、L4、L5 端子孔中，并拧紧。

3. 处理零线（如果需要）

   • 如果你家的开关底盒里还有一根蓝色的线（或其它颜色的线，但根据国标，蓝色通常为零线），这就是总零线。
   • 如果你的开关有N端子，并且需要在此处连接（例如用于给开关本身供电的智能开关），就将这根零线接入N端子。
   • 如果是普通机械开关,这根零线应该直接去到各个灯具的灯座，与灯的另一端连接，不要接在开关上。

4. 接地线（安全线）

   • 开关底盒里通常还有一根黄绿双色或纯黄色的线,这是地线。
   • 将它连接到开关背面的地线端子（通常是一个标有⏚或“地”符号的螺丝）上，这是非常重要的安全措施。

第4步：检查与固定

• 再次检查：对照以上步骤，确保所有电线都连接到了正确的端子上，没有错位。
• 整理电线：将连接好的电线小心地塞回开关底盒内，注意不要让线皮被螺丝夹到。
• 安装开关面板：将小五开开关对准底盒，用附带的螺丝固定在墙壁上。
• 安装开关面板：扣上开关的装饰面板。

接线示意图

为了让你更直观地理解,这里有一个简单的示意图：

          +-----------------+
          |   小五开开关     |
          |                 |
          |  L (总火线进)   |
          |    |           |
          |  +-+-----------+  |
          |  | 开关1  L1   |-----> 控制线1 -----> 灯具1
          |  | 开关2  L2   |-----> 控制线2 -----> 灯具2
          |  | 开关3  L3   |-----> 控制线3 -----> 灯具3
          |  | 开关4  L4   |-----> 控制线4 -----> 灯具4
          |  | 开关5  L5   |-----> 控制线5 -----> 灯具5
          |  +-------------+  |
          |                 |
          |   N (零线进 - 可选) |
          |   ⏚ (地线)      |
          +-----------------+
                |
       +--------+--------+
       |                 |
(来自配电箱)          (去往各个灯具)
   火线                零线

常见问题与注意事项

• Q: 我的开关每个开关都有一个L端子，怎么办？

  • A: 这是另一种设计，这种情况下，你需要将总火线连接到其中一个开关的L端子上，然后用一根短接桥线（跳线）将这个L端子与其他四个开关的L端子连接起来，这样，火线就能通到所有开关了，剩下的步骤和上面一样，控制线接各自的L1-L5。

• Q: 为什么我的灯不亮？

  • A: 最常见的原因是火线没电（没接对或配电箱没合闸）或控制线没接好，检查所有连接点是否拧紧，用万用表测量L端子和L1-L5端子在开关闭合时是否导通。

• Q: 接线后跳闸了！

  • A: 立即断电！ 这通常是火线和零线或地线短路了，检查所有电线绝缘皮是否破损，是否有裸露的铜丝碰到其他线或开关的金属底盒。

再次强调,安全第一，如果你有任何不确定的地方，请务必停止操作并寻求专业电工的帮助。
