液晶电视驱动故障，如何快速修复？

驱动故障的常见现象

根据故障点不同,现象可以分为两大类：

A. 屏幕驱动相关故障 (通常由T-CON板或逻辑板问题引起)

这类故障的特点是问题直接、明显地呈现在屏幕图像上。

1. 竖线/竖带:

   • 现象: 屏幕上出现一条或多条垂直的亮线、暗线、彩色线或闪烁的线，这条线通常从屏幕顶部贯穿到底部,不受任何菜单或图像内容影响。
   • 典型原因: T-CON板上驱动某列像素的IC或排线损坏。

2. 横线/横带:

   • 现象: 屏幕上出现一条或多条水平的亮线、暗线或彩色线,这条线通常从屏幕左边贯穿到右边。
   • 典型原因: T-CON板上驱动某行像素的IC或排线损坏。

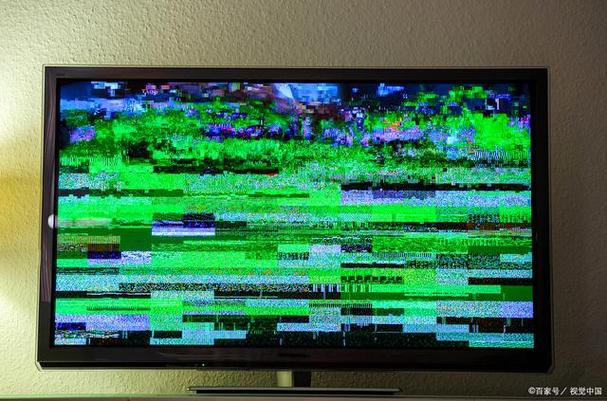

3. 花屏/马赛克:

   • 现象: 整个屏幕或局部区域出现彩色方块、乱码、图像扭曲、类似“马赛克”或“雪花”的干扰，有时图像能正常显示,但上面覆盖着杂乱的色彩和图案。
   • 典型原因: T-CON板本身工作不稳定、程序错乱、供电不足或与主板的通信数据线（LVDS/RGB）接触不良或损坏。

4. 屏幕局部区域显示异常:


   （图片来源网络，侵删）
   • 现象: 屏幕的某个角落或某个区域出现颜色失真、亮度不均、或者图像内容错位（左边的图像跑到了右边）。
   • 典型原因: T-CON板上的局部驱动芯片或相关电容损坏。

5. 图像闪烁或亮度忽明忽暗:

   • 现象: 整个屏幕的图像不稳定，有规律地或无规律地闪烁,同时伴随亮度变化。
   • 典型原因: T-CON板供电电压不稳定，或者背光驱动板与T-CON板之间的同步信号出现问题。

B. 主板/系统驱动相关故障

这类故障通常表现为图像信号处理或系统层面的问题,有时会与屏幕驱动问题混淆。

1. 无图像、有声音:

   • 现象: 电视能开机，有声音，但屏幕全黑、全白或显示“无信号”。
   • 可能原因:
     • 主板上的视频解码芯片或图像处理芯片损坏。
     • 主板与T-CON板之间的LVDS/RGB排线松动或损坏。
     • 主板为T-CON板或屏幕提供的供电电压异常。

2. 图像色彩异常:


   （图片来源网络，侵删）
   • 现象: 整个屏幕偏色（如全红、全绿、全蓝）、色彩饱和度过低或过高、肤色不准。
   • 可能原因:
     • 主板上的图像处理芯片或EEPROM/Flash存储器（存储了色彩校正数据）问题。
     • T-CON板上的Gamma校正电路故障。

3. 开机后屏幕亮一下就黑:

   • 现象: 电视开机，屏幕短暂显示图像或亮光，然后瞬间变黑,但声音正常。
   • 可能原因:
     • 逻辑板故障，逻辑板负责接收主板信号并驱动屏幕,它损坏后可能会在尝试点亮屏幕时保护性关断。
     • 主板输出的控制信号或供电异常,导致逻辑板工作不稳定。

4. 开机后屏幕显示Logo后黑屏:

   • 现象: 电视能开机，显示品牌Logo，但Logo一闪而过，随后黑屏,声音可能正常。
   • 可能原因:
     • 系统软件驱动问题，电视进入系统初始化阶段后,无法正确加载驱动屏幕的模块。
     • 主板上的DDR内存或CPU损坏,导致系统无法正常运行。

故障排查与诊断步骤 (DIY指南)

在送修之前，可以按照以下步骤进行初步排查,这有助于你向维修师傅更准确地描述问题。

第1步：区分是信号源问题还是电视本身问题

• 操作: 换用不同的信号源（如HDMI接口连接不同的设备，或切换到TV数字电视信号）。
• 判断:
  • 如果所有信号源都出现同样的问题，那么故障在电视内部。
  • 如果只有某个信号源有问题,很可能是该信号源线或设备的问题。

第2步：观察现象，缩小范围

• 仔细观察屏幕故障的特征：
  • 是竖线/横线？—— 高度怀疑T-CON板或逻辑板。
  • 是花屏/马赛克？—— T-CON板、主板、排线都有可能。
  • 是无图像但有声音？—— 主板、排线、逻辑板、屏幕本身。
  • 是色彩异常？—— 主板或T-CON板。

第3步：简单的“万能”方法——恢复出厂设置

• 操作: 进入电视的“设置” -> “系统” -> “恢复出厂设置”。
• 判断: 如果故障是由软件驱动错乱或系统文件损坏引起的，恢复出厂设置可能会解决问题，如果故障依旧，则基本可以断定是硬件故障。

第4步：检查外部连接和线缆

• 操作: 关闭电视电源，拔下所有外部连接线（HDMI、AV线等），等待一分钟后再重新开机,检查电源线是否牢固。
• 判断: 排除因接触不良导致的偶发性故障。

主要驱动部件简介及维修方案

T-CON板 (Time Control Board, 时序控制板)

• 位置: 通常在屏幕的背面,通过一个扁平的排线连接到屏幕的玻璃基板上。
• 作用: 接收主板送来的图像数据，并将其转换成屏幕驱动芯片能识别的时序信号,精确控制每个像素点的开关。
• 维修方案:
  • 最常见: T-CON板上的小电容因高温或老化而失效，导致供电不稳，有经验的维修人员可以更换电容,成本很低。
  • 次常见: T-CON板上的驱动IC或排线接口损坏，通常需要更换整个T-CON板。
  • 成本: T-CON板本身价格不贵,通常在几十到几百元人民币不等。

逻辑板 (Scaler Board / Main Board on some models)

• 位置: 有时是主板的一部分，有时是一个独立的电路板，通过排线连接到屏幕和T-CON板。
• 作用: 接收各种信号源（HDMI, AV, TV等），进行解码、处理、缩放，并生成LVDS/RGB信号和T-CON控制信号,同时为屏幕提供工作电压。
• 维修方案:
  • 供电问题: 逻辑板上的保险丝、电容、稳压IC损坏，这是最常见的维修点,更换元件即可。
  • 信号处理问题: 主芯片损坏，维修难度和成本极高,通常建议直接更换主板或逻辑板。
  • 成本: 逻辑板/主板价格差异很大,从几百到上千元不等。

屏幕本身 (Panel)

• 位置: 电视的核心，由玻璃基板、液晶、彩色滤光片等组成。
• 维修方案:
  • 屏幕是绝对不维修的！ 一旦屏幕驱动芯片（集成在玻璃边缘的柔性电路板上）损坏，或者屏幕出现物理损伤（如漏液），唯一的解决方案就是更换整个屏幕总成。
  • 成本: 屏幕总成的价格非常昂贵，通常占电视整机价格的60%-80%甚至更高，对于大多数超过3-4年的电视，更换屏幕是不划算的,不如直接购买新电视。

总结与建议

最终建议：

1. 先自查： 完成上述第1-3步的排查,确定是硬件问题。
2. 寻找专业维修： 对于非电子专业的用户，强烈建议将电视送到可靠的维修店，维修师傅有专业的工具和经验,可以快速定位故障点。
3. 明确维修成本： 在维修前，务必让维修师傅告知故障点和预估的维修费用，特别是当涉及更换主板或屏幕时,要仔细权衡维修成本和电视残值。
4. 考虑换新： 如果电视已经使用了较长时间（如5年以上），或者维修费用（尤其是屏幕）接近或超过一台新同尺寸电视的价格,那么直接购买新电视是更明智的选择。
