水箱浮漂开关安装步骤是怎样的？

下面我将为您提供一个通用且详细的安装指南，并针对几种常见场景进行补充说明，无论您是新手还是有一定经验,都能通过这份指南完成安装。

第一部分：通用安装准备与步骤

在开始之前,请务必做好准备工作。

安全第一

• 断电断水：如果连接到水泵、电磁阀或电加热器，请务必关闭电源总闸，并确认设备已停止工作，如果是水箱本身,确保水源已关闭或水箱已排空。
• 确认电压：如果是电子浮漂开关，请确认其工作电压（如220V AC, 12V DC, 24V DC等）与您的控制系统匹配,严禁错接。

准备工具和材料

• 浮漂开关本体：根据您的需求选择合适的类型（如电缆式、杆式、连杆式等）。
• 合适的扳手或螺丝刀：用于拧开接头或固定螺丝。
• 生料带或密封胶：用于防止螺纹连接处漏水。
• 防水电工胶带：用于包裹电缆接头,增强防水性。
• 手电筒：方便在水箱内部操作。
• 安全绳或固定带：用于固定浮漂开关,防止其晃动或卡住。

选择安装位置

这是最关键的一步,直接影响浮漂开关的正常工作。

• 垂直安装：对于大多数水箱，开关应垂直悬挂，确保浮球可以上下自由移动,不会碰到水箱壁或其它障碍物。
• 留出余量：
  • 最高水位点：浮球到达最高水位时，开关应能正常触发，确保浮球与水箱顶部有足够距离,不会被顶住。
  • 最低水位点：浮球到达最低水位时，开关应能正常复位,确保浮球不会沉入水箱底部的沉淀物中。
• 远离进水口：尽量远离进水管，以避免进水的水流冲击浮球,导致误动作。
• 考虑液体波动：如果水箱液体波动较大（如频繁补水），可以考虑安装一个防波管，将浮球置于管内,以减少波动影响。

第二部分：通用安装步骤

1. 确定开孔位置：根据您选择的安装位置，在水箱的顶部、侧面或预留接口上标记开孔点,开孔大小应与开关的安装螺纹或法兰匹配。
2. 开孔：使用与开孔尺寸匹配的钻头或开孔器进行钻孔，如果是金属水箱,注意去毛刺。
3. 处理螺纹：
   • 如果安装螺纹是外螺纹，在水箱的孔内螺纹上缠绕生料带（顺时针方向缠绕，确保旋入时不会脱落）。
   • 如果安装螺纹是内螺纹,则在开关的外螺纹上缠绕生料带。
4. 安装开关本体：
   • 将浮漂开关的安装部分拧入水箱的开孔中，用手拧紧，然后用扳手轻轻加固。注意不要用力过猛,以免损坏螺纹或水箱。
5. 固定电缆/连杆：
   • 电缆式：将电缆从水箱顶部引出，并用电缆夹或防水接头固定在箱体上,防止拉扯或磨损。
   • 连杆式：确保连杆有足够的支撑,不会因为浮球的重量而弯曲。

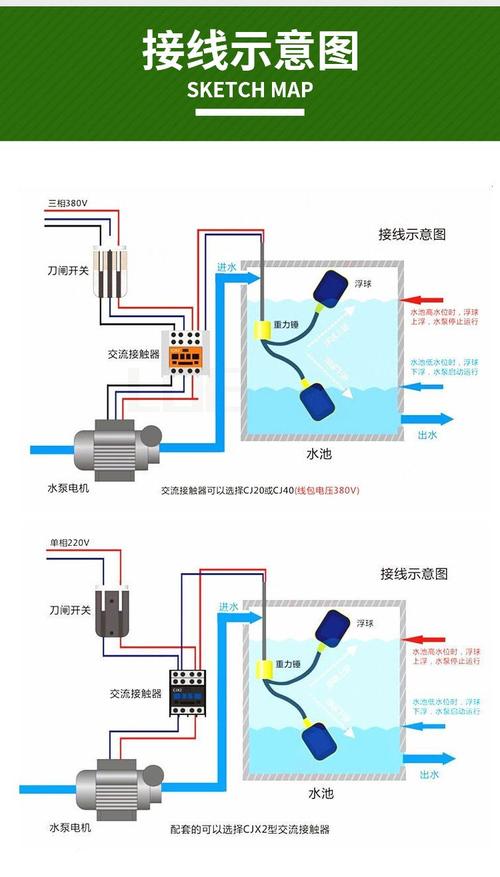

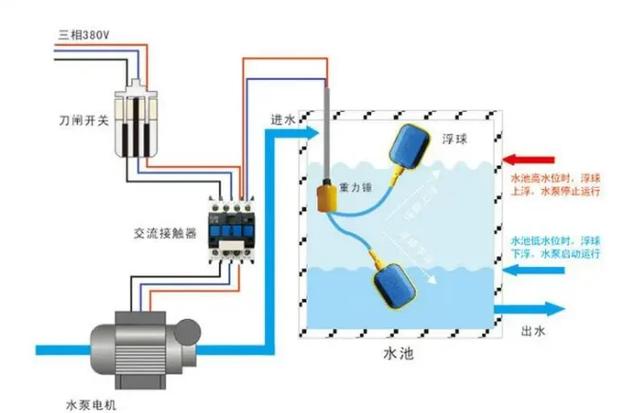

6. 连接控制线：
   • 将浮漂开关的控制线（通常是两芯或三芯电缆）连接到您的控制设备上（如水泵控制箱、继电器、PLC等）。
   • 常开 vs 常闭：请务必查阅您浮漂开关的说明书，了解它在浮球向上浮起时是接通（常开）还是断开（常闭），这是决定控制逻辑的关键。
     • 常开：浮球浮起时,电路接通。
     • 常闭：浮球浮起时,电路断开。
   • 接线时，确保线头牢固,并用防水接线帽或防水胶带做好绝缘处理。
7. 测试：
   • 重新通电通水（如果之前已断开）。
   • 向水箱内缓慢注水，观察浮球的上升过程，并用手轻轻拨动浮球，模拟液位变化，听控制设备（如水泵）是否能正常启动和停止。
   • 也可以从水箱向外排水,测试低水位时是否能正常停机。
   • 确认所有连接处无漏水。

第三部分：常见应用场景安装要点

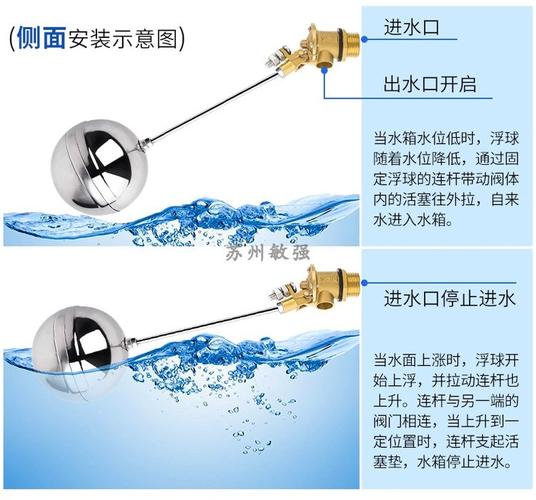

家用抽水马桶水箱

这种通常是杆式浮漂开关，结构简单,直接替换旧的即可。

1. 关闭角阀：关闭马桶后方的进水角阀。
2. 排水：按下冲水按钮,排空水箱内的水。
3. 拆卸旧浮球：拧下连接浮球和进水阀的金属连杆,然后将整个旧的浮球组件从进水阀上取下。
4. 安装新浮球：将新的浮球连杆对准进水阀的接口,拧紧固定。
5. 调整水位：调整连杆上的卡扣或螺丝，使浮球处于合适的高度,确保冲水后水箱水位符合要求。
6. 测试：打开角阀，观察水箱是否正常上水,并在达到设定水位时自动停止。

太阳能热水器/储水箱

这类水箱通常使用电缆式浮漂开关,用于控制上水或电辅热。

1. 确定功能：明确您的浮漂开关是用来控制上水（低水位启动，高水位停止）还是电辅热（低水位时禁止加热，高水位时允许加热）。
2. 选择安装位置：
   • 上水控制：高水位开关安装在接近水箱顶部的溢流口附近；低水位开关安装在距离水箱底部一定高度（如10-15厘米）的位置,以防止沉淀物进入管道。
   • 防干烧保护：通常在非常低的位置安装一个“常闭”开关,当水位过低时断开电辅热的电源。
3. 开孔安装：按照“通用安装步骤”进行,通常需要在水箱侧壁或顶部的预留口开孔安装。
4. 连接控制器：将开关的线缆连接到太阳能控制器的相应端子上，务必按照说明书接线，并做好防水处理,因为太阳能水箱的电缆需要长期暴露在室外。

鱼缸/水族箱

通常使用杆式或吸附式浮漂开关,用于控制自动补水。

1. 吸附式：直接将开关底部的磁铁或吸盘吸附在鱼缸玻璃的内壁上,调整好高度即可。
2. 杆式：将开关固定在鱼缸边缘或底柜上，调整连杆长度，使其浮球可以在鱼缸内自由移动,设定好最低和最高水位。
3. 连接水泵：将开关的输出端连接到一个小的电磁阀或水泵上，当水位下降，浮球落下时，开关启动电磁阀/水泵开始补水；水位上升，浮球浮起时,开关停止补水。

常见问题与解决方法

• 问题1：浮球被卡住，无法上下移动。

  • 原因：安装位置太靠近水箱壁,或水箱内有障碍物。
  • 解决：重新调整安装位置,确保浮球周围有足够的空间。

• 问题2：开关失灵，水泵不启动或不停止。

  • 原因：
    1. 接线错误（常开/常闭搞错）。
    2. 电缆接头进水短路或断路。
    3. 浮球本身损坏（进水）。
    4. 控制设备故障。
  • 解决：检查接线是否正确；检查电缆接头是否密封良好；可以替换一个浮球测试；检查控制设备。

• 问题3：安装处漏水。

  • 原因：螺纹连接处未缠绕生料带,或生料带缠绕不当。
  • 解决：拆下开关，清理干净旧生料带，重新按正确方向缠绕,然后重新安装。

希望这份详细的指南能帮助您顺利完成安装！如果在操作中遇到任何困难，请务必先断电断水,并可以参考您购买产品的具体说明书。
