灯具设计图的核心组成部分

一套完整的灯具设计图可以大致分为三个部分：设计效果图/概念图、工程制图 和 物料清单/规格书。

这部分在项目初期最为重要,用于沟通设计理念和最终外观。

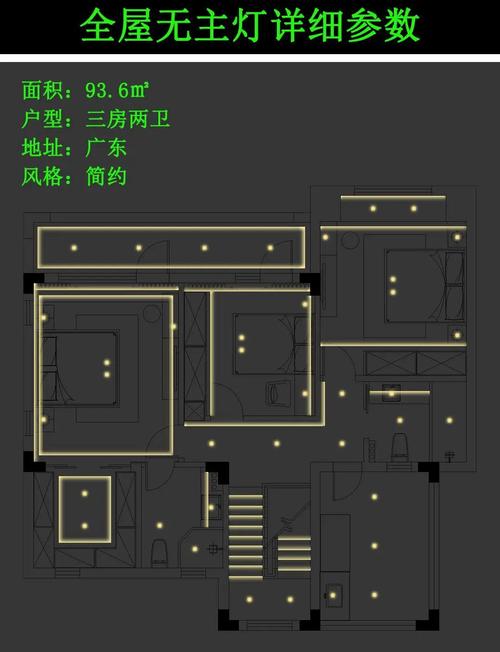

（图片来源网络，侵删）

手绘草图: 快速捕捉设计师的初步想法，探讨不同形态和风格。

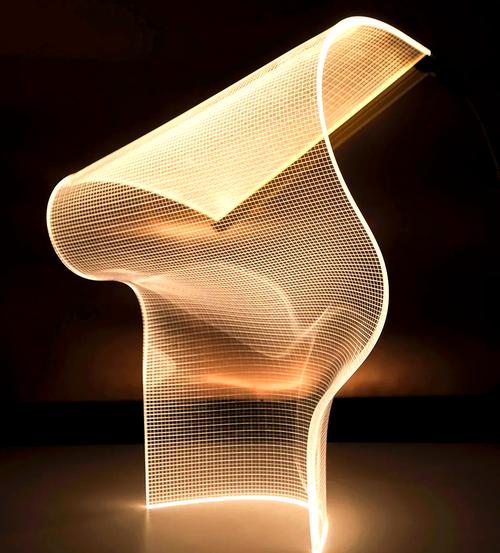

3D渲染图: 使用3D建模软件（如SolidWorks, Rhino, KeyShot）创建的高质量效果图，能真实地展现灯具的材质、光影效果和在不同环境中的搭配，这是向客户或市场展示的主要视觉材料。
场景应用图: 将渲染好的灯具放入实际的应用场景中（如客厅、卧室、酒店大堂、办公室），帮助客户更好地理解产品的使用效果和定位。

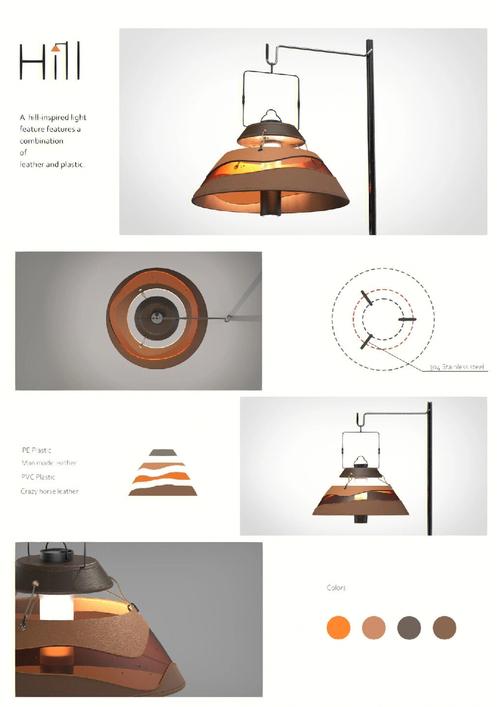

一个典型的现代吊灯3D渲染图示例

这是制造和生产的核心依据,必须精确、规范、无歧义，通常使用AutoCAD等软件绘制。

这是最重要的一张图纸,它展示了灯具的所有组成部分如何组装在一起。

视图: 包含主视图、俯视图、侧视图，有时还需要剖视图 或 爆炸图 来展示内部结构。
关键信息:
- 外形尺寸: 长、宽、高。
- 安装尺寸: 用于在天花板或墙壁上固定的孔位距离、尺寸。
- 材料标注: 标注主要部件的材质，如“灯罩：磨砂钢化玻璃”、“灯体：阳极氧化铝”。
- 关键部件编号: 为每个独立的部件（如灯罩、灯体、电源、光源）分配一个编号，以便与物料清单对应。
- 表面处理: 如“喷砂黑”、“拉丝银”等。
- 光源参数: 标注光源的类型、功率、色温、数量等。"LED x 3, 5W, 3000K"。

一个简约壁灯的总装图示例（包含主视图、侧视图和爆炸图）

（图片来源网络，侵删）

为每一个独立的零件提供详细的制造图纸。

灯体/外壳零件图:
- 详细标注外壳的内外轮廓尺寸、壁厚、螺丝孔位、卡扣位置等。
- 标注公差,Ø50.5 ± 0.1，确保零件的互换性和装配精度。
- 标注表面处理工艺。
光学零件图 (如反光杯、透镜):
- 标注透镜的曲率、直径、厚度。
- 标注光线分布特性（如PCB透镜的角度，如60°、90°、120°）。
- 标注材质,如“PMMA（亚克力）”或“PC（聚碳酸酯）”。
结构件零件图 (如压板、支架):
- 标注用于固定光源或电源的孔位和尺寸。
- 标注安装强度要求。

这是灯具的“神经系统”，定义了所有电子元件的连接方式。

电气原理图: 展示电流如何从输入端（火线、零线、地线）流经开关、驱动电源、光源，最终回到零线，这是设计和理解电路逻辑的基础。
接线图/接线表: 更侧重于实际装配，它标明了：
- 每根电线的颜色和线径（如：火线-棕色/0.75mm²，零线-蓝色/0.75mm²，地线-黄绿双色/1.0mm²）。
- 每个接线端子连接到哪里（如：L端子接电源输入火线，N端子接电源输入零线）。
- 连接器的型号。
- 安全警告: 必须包含“断电操作”、“接地”等重要安全提示。

一个简单的LED驱动电源接线图示例

一份详细的“购物清单”，列出了制造一个灯具所需的所有零部件。

（图片来源网络，侵删）

序号	零部件名称	规格型号	材质	数量	备注
1	灯体	-	6061-T6 铝合金	1	喷砂黑
2	灯罩	-	高透光率PC	1	乳白色
3	LED光源	SMD5730, 5W, 3000K	-	3	暖白光
4	恒流驱动电源	IP67, 12V/1.5A	-	1	带CE认证
5	电源线	H05VV-F, 2x0.75mm²	PVC	1	长度1.5m
6	螺丝	M4x10,十字盘头	不锈钢	4	用于固定灯罩

一份包含产品所有技术参数和认证信息的文档,通常用于销售和合规。

电气参数: 输入电压/频率 (如 AC 220-240V, 50/60Hz)，功率 (如 15W)，功率因数 (>0.9)。
光学参数: 光通量 (如 1200 lm)，光效 (如 80 lm/W)，色温 (如 3000K 暖白 / 4000K 中性白 / 6000K 冷白)，显色指数 (如 CRI>80)。
结构参数: 尺寸 (L x W x H)，重量，防护等级 (如 IP20, IP65)。
认证信息: 必须列出产品通过的安全和性能认证，如 CE (欧盟)、RoHS (环保)、UL/ETL (北美)、SAA (澳洲)、CCC (中国) 等，这是产品能否合法销售的关键。
安装说明: 简要说明安装步骤和注意事项。
