下面我将为您提供一个详细的、分步的安装指南，涵盖了从准备到接线的全过程。核心要点是：安全第一，务必断电！

第一步：准备工作与安全须知

在开始任何操作之前,请务必做好以下准备：

（图片来源网络，侵删）

安全第一，切断电源！
- 这是最重要的一步！找到您家中的总电闸，关闭对应的空气开关（断路器），为了确保绝对安全，最好在电闸处挂上“正在维修，请勿合闸”的牌子，或用胶带封住，防止他人误合。
- 如果不确定是哪个电闸,请关闭总电源。
确认排风扇类型
- 排气扇（仅通风换气）：功率较小，通常只有两根线（火线和零线）。
- 油污排风扇/油烟风扇（带照明和/或调速）：功率较大，功能更多，通常有三根或更多线（火线、零线、地线，以及控制照明的线等）。
- 请务必查看您排风扇的说明书，了解不同颜色电线的功能，不同品牌可能略有差异，但国家标准基本一致。
准备工具和材料
- 工具：螺丝刀（十字和一字）、剥线钳、电工胶带（最好是防火的）、万用表（可选，用于检测）、人字梯。
- 材料：合适的电线（通常使用1.5平方毫米或2.5平方毫米的铜芯软线，具体看风扇功率和安装距离）、接线端子（如果需要）、塑料膨胀螺栓或自攻螺丝（用于固定风扇）。
选择安装位置
（图片来源网络，侵删）
- 厨房：安装在灶台正上方，距离灶台约65-75厘米，确保油烟能被有效吸走。
- 卫生间：安装在淋浴区或浴缸上方，或门的上方，形成对流。
- 原则：尽量靠近油烟或湿气源头，且要安装在承重墙或坚固的吊顶上，确保承重足够。

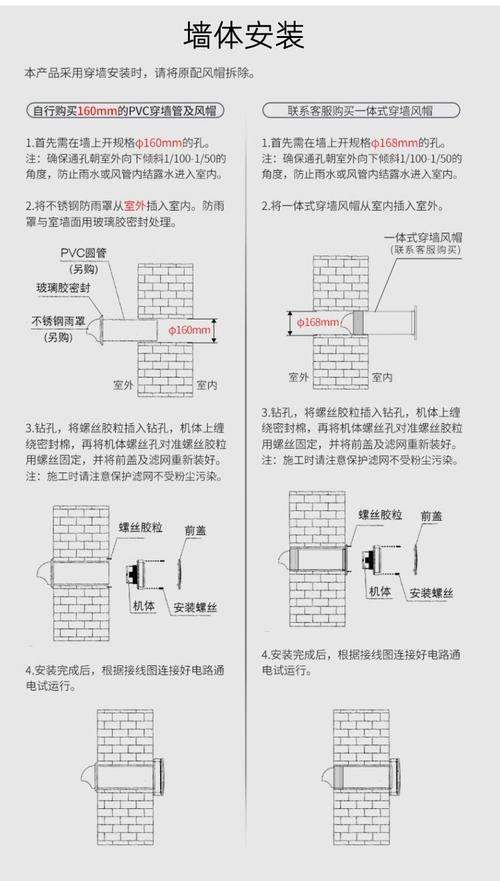

第二步：安装排风扇本体

定位开孔：
- 在选定的位置,用铅笔标记出排风扇外壳的轮廓。
- 如果是在吊顶上安装,需要用开孔器在吊顶石膏板上开一个与风扇尺寸匹配的洞。
固定支架：
- 大多数排风扇都配有安装支架或挂板,将支架用膨胀螺栓牢固地固定在墙体或天花板的龙骨上。
- 确保支架水平、牢固，能承受风扇的重量和运行时的震动。
连接排风管道：
- 将排风扇的出风口与厨房的排烟管道（通常是铝箔管或PVC管）连接好。
- 关键点：连接处要用铝箔胶带或防火胶带密封好，防止油烟泄漏，管道应尽量保持笔短，减少拐弯，以提高排风效率。
固定风扇本体：
（图片来源网络，侵删）
- 将排风扇本体对准支架,用螺丝将其固定牢固，此时先不要接线。

第三步：电线连接（核心步骤）

现在是最关键的接线环节,请再次确认电闸已关闭！

电线颜色对照（国家标准）

火线：通常为 红色、棕色或黄色，带电，有危险。
零线：通常为 蓝色或黑色，在电路中构成回路。
地线：通常为 黄绿双色线，用于安全保护，连接到电器外壳。

接线步骤

预留电线并剥线：
- 从您家中的预留接线盒（或开关盒）中，引出火线、零线和地线。
- 从排风扇的电源线中,找出对应的火线、零线和地线。
- 用剥线钳约剥去电线末端2-3厘米长的绝缘皮。
连接地线（最安全的一步）：
- 将家里的地线与排风扇的地线连接在一起。
- 连接方法：将两根线头并拢，用一根过接线端子（也叫接线帽/线鼻子）拧紧，然后用绝缘胶带包裹好裸露的金属部分，这是最规范、最安全的方法。
- 注意：绝对不能让地线接触到零线或火线。
连接火线和零线：
- 将家里的火线与排风扇的火线连接在一起（使用同一个接线端子）。
- 将家里的零线与排风扇的零线连接在一起（使用另一个接线端子）。
- 确保每个接线端子都拧紧,轻轻拉动电线，确保不会松动，松动的连接会产生高温，是火灾隐患。
处理带功能的风扇（如带照明）：
- 如果您的风扇带灯,通常会有五根线：L（火线）、N（零线）、⏚（地线），以及另外两根控制照明的线（通常是一蓝一白，或一棕一黑）。
- 这种风扇通常需要外接一个墙壁开关来控制照明。
- 连接方法：
  - 将家里的火线分成两路：
    - 一路直接连接到风扇的 L 端子（主电源）。
    - 另一路连接到墙壁开关的一个接线柱上。
  - 将开关的另一个接线柱用一根线连接到风扇的照明控制端子（通常标记为 "LIGHT" 或具体颜色）。
  - 将家里的零线直接连接到风扇的 N 端子。
  - 地线连接方法不变。
- 注意：如果不接开关，照明功能可能无法使用，或者会常亮，请务必参考说明书。
绝缘处理：
- 所有连接点都必须用电工绝缘胶带缠绕几圈，确保没有一丝铜线裸露。
整理并固定电线：
- 将连接好的电线小心地放回接线盒或开关盒内,避免挤压。
- 用螺丝将接线盒盖板固定好。

第四步：测试与收尾

初步检查：

确保所有接线牢固,盖板已盖好，风扇也已固定牢固。
恢复供电并测试：
- 回到电闸处,合上电源。
- 打开墙壁上的开关（如果有的话）。
- 检查排风扇和照明（如果有）是否能正常启动和运行。
- 安全提示：风扇在刚启动时可能会有轻微的焦味或电火花声，这是正常现象，因为电机里有防锈油，但如果味道很重或有烟雾，应立即断电检查。
最终检查：
- 让风扇运行几分钟,用手感受一下风力是否强劲。
- 仔细听一下运行声音是否平稳,有无异响。
- 检查一下安装处有无振动。
清理现场：

确认一切正常后,清理安装过程中产生的垃圾。
