电动晾衣架信号线如何调整？

99ANYc3cd6 光电产品 2025-09-07 91

电动晾衣架信号线是连接控制面板与电机、照明灯、杀菌模块等核心部件的关键线路，其调试质量直接影响设备的稳定性、功能响应速度及使用安全性，本文将从信号线的基础认知、调试前准备、分步调试流程、常见故障排查及注意事项五个方面，详细阐述电动晾衣架信号线的调试方法，帮助用户快速掌握调试技巧,确保设备正常运行。

信号线的基础认知与作用

电动晾衣架的信号线通常采用多芯屏蔽电缆，内部包含电源线、控制信号线、状态反馈线等，颜色标识可能为红（正极）、黑（负极）、黄/蓝（上升/下降控制）、白（照明）、绿（杀菌）等（具体以产品说明书为准），其核心作用是：将控制面板的操作指令（如上升、停止、照明开启）传递给电机驱动模块，同时将电机的运行状态（如限位触发、过载保护）反馈给控制面板，实现智能控制与安全防护，若信号线接触不良、接错或干扰严重，可能导致晾衣架不响应、误动作、功能失效等问题,因此调试需细致规范。

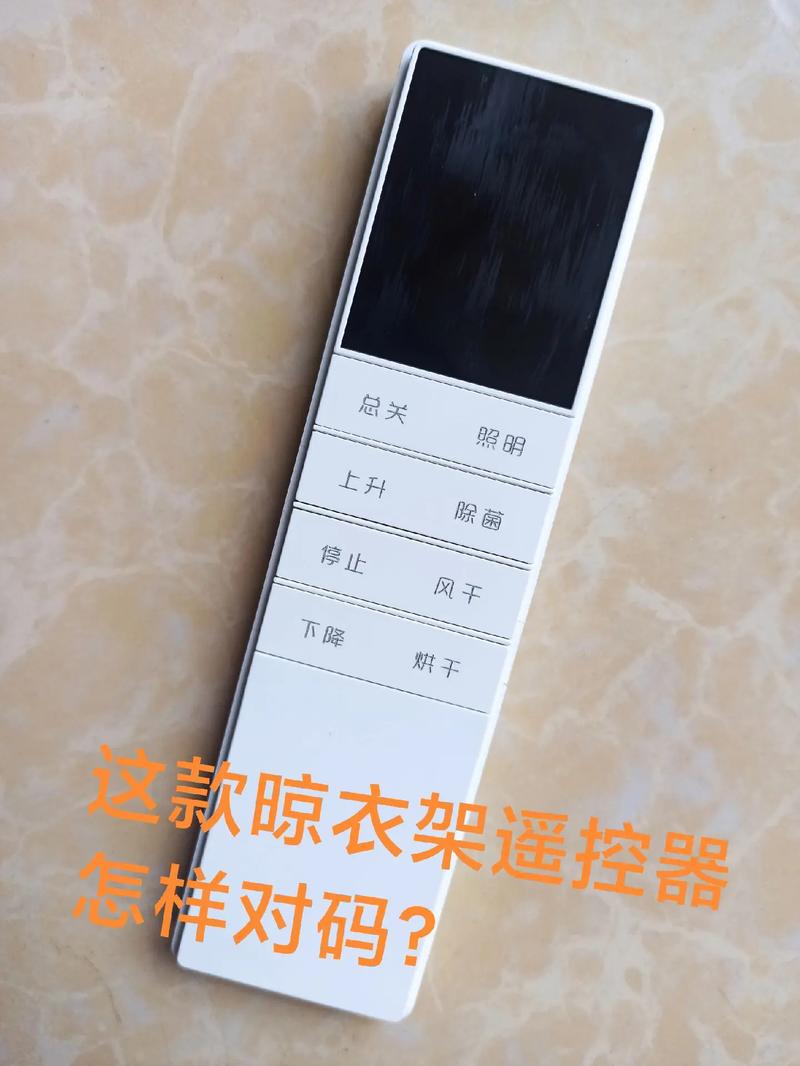

（图片来源网络，侵删）

调试前的准备工作

断电安全操作：务必切断晾衣架的电源（拔掉插头或关闭对应空气开关），避免触电风险。
工具与材料准备：准备好螺丝刀（十字、一字）、剥线钳、万用表、电工胶带、备用信号线（若原线损坏）、产品说明书（对照接线图）。
环境检查：确认晾衣架安装牢固，信号线无被挤压、破损或缠绕在运动部件（如钢丝绳、传动轴）上的情况。
熟悉接线端子：打开控制面板或电机罩壳，找到信号线的接线端子（通常为插接式或螺丝压接式），对照说明书标记各线路功能,避免混淆。

信号线调试分步流程

线路连接检查（断电状态下）

外观检查：逐段检查信号线外皮是否有破损、老化，插头是否有松动、氧化，若发现破损，需用绝缘胶带包裹或更换同规格线缆；若插头氧化，可用酒精棉片擦拭清洁。
端子核对：对照说明书接线图，用万用表电阻档（蜂鸣档）测量各芯线两端导通性：
- 将万用表表笔分别接触控制面板端和电机端的同一颜色线芯，若蜂鸣器响起，说明线路导通；若未导通，需检查中间是否断路（可分段测量排查断点）。
- 特别注意“公共地线”（通常为黑色）是否连接可靠，地线接触不良易导致信号干扰。

信号线功能调试（通电状态下）

完成线路检查后，通电进行功能测试，逐步验证各信号线是否正常工作：

上升/下降控制信号测试：
操作控制面板的“上升”或“下降”按钮，同时用万用表直流电压档（档位选择10V或20V）测量电机端对应控制线（如黄线、蓝线）的电压变化：
- 正常情况下，按下“上升”时，黄线应有3.3V或5V（具体电压以电机模块规格为准）的高电平信号；按下“下降”时，蓝线应有高电平信号；松开按钮后，电压应归零。
- 若电压无变化，可能是控制面板故障或信号线接错；若电压异常波动，需检查信号线是否受干扰（如与电源线并行过长）。
照明与杀菌功能信号测试：
分别开启照明和杀菌功能，用万用表测量对应线芯（如白线、绿线）的电压：
- 正常时，开启功能后线芯应有稳定电压（如12V或24V），关闭后电压归零。
- 若无电压，需检查控制面板功能设置是否开启，或线芯是否与电源线短路（可用万用表电阻档测量线芯与正极/负极间的电阻，正常应为无穷大）。
状态反馈信号测试：
部分高端晾衣架具备“上升/下降到位”“遇阻停止”等反馈功能，需测试反馈信号线（如灰线、棕线）：
（图片来源网络，侵删）
- 手动推动晾衣架至上升限位位置，观察控制面板是否显示“停止”或报警，同时测量反馈线是否有电压跳变；
- 若晾衣架下降时遇阻（如被衣物卡住），电机应自动停止，反馈线应有信号传递至控制面板。

信号抗干扰调试（若出现功能异常）

若调试过程中出现信号不稳定、误动作等问题，可能是信号线受到电磁干扰，可通过以下方式优化：

远离干扰源：确保信号线与电源线（220V交流）、电机动力线分开布线，避免平行铺设（间距建议≥10cm）。
屏蔽层接地：若信号线为屏蔽线，需将屏蔽层可靠接地（通常连接到控制面板的接地端子），增强抗干扰能力。
缩短线路长度：减少信号线的冗余长度，降低线路分布电容对信号的影响。

常见故障排查与解决

故障现象	可能原因	解决方法
按键无反应，整机不工作	信号线断路/控制面板故障	用万用表检查信号线导通性；若线路正常，需检修或更换控制面板。
上升/下降功能失效	控制信号线接错/电机故障	对照接线图核对信号线；若信号正常，用万用表测量电机两端电压，判断电机是否损坏。
照明/杀菌功能不启动	对应信号线短路/功能未开启	检查信号线是否与电源线短路；在控制面板中确认功能开关已开启。
运行时信号不稳定	信号线受干扰/屏蔽层未接地	重新布线，远离电源线；将屏蔽层可靠接地。
限位功能失效	反馈信号线断路/限位器故障	测量反馈线导通性；检查限位器是否松动或损坏，调整或更换限位器。
