电磁加热器故障分析全攻略

电磁加热器（也称为电磁感应加热器）利用电磁感应原理，使工件内部产生涡流并发热，具有加热速度快、效率高、可控性好等优点，其核心部件包括：功率板（含IGBT）、主控板、线圈盘、电容、散热风扇、传感器等。

故障分析通常遵循“由外到内、由简到繁、先软件后硬件”的原则。

（图片来源网络，侵删）

第一部分：故障现象分类与分析

完全无反应（整机不通电）

现象描述： 插上电源，按下启动按钮，设备没有任何反应，指示灯不亮,风扇不转。

可能原因及排查步骤：

电源问题（最常见）：
- 检查电源插座： 用万用表测量插座是否有220V（或380V）交流电，确保插座本身正常,可以尝试换一个插座。
- 检查空气开关/漏电保护器： 检查为设备供电的空气开关是否跳闸，或漏电保护器是否动作，如有，复位后再次尝试，若仍跳闸,则可能存在内部短路。
- 电源线问题： 检查电源线是否断裂、插头是否松动或烧毁。
内部保险丝熔断：

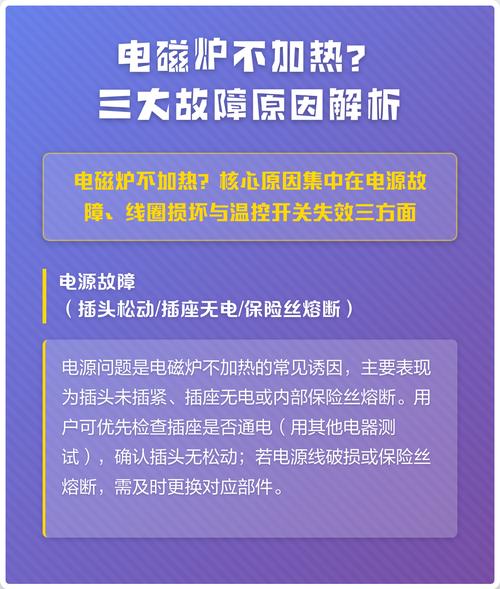

（图片来源网络，侵删）
- 定位保险丝： 打开设备外壳，找到主电源输入端的保险丝（通常是一个玻璃管或陶瓷管）。
- 测量判断： 用万用表的电阻档或蜂鸣档测量保险丝是否导通，如果不通,说明已熔断。
- 更换与排查： 切勿直接更换保险丝！ 保险丝熔断是结果，不是原因，必须先排查导致熔断的根本原因，通常是后续电路存在严重短路。
  - 重点排查对象： 整流桥、IGBT、压敏电阻,用万用表的二极管档测量这些元件是否击穿短路。
电源开关损坏：
- 测量判断： 用万用表测量电源开关在按下状态下是否能正常导通。
控制板初级供电问题：
- 测量辅助电源： 检查控制板上为芯片供电的小开关电源（如VIPer12A/22A等）是否工作正常，输出+5V或+12V等电压，如果无输出,可能是开关电源本身损坏或其供电回路有问题。

有显示，但无法启动加热

现象描述： 设备通电，风扇转动，控制面板有显示，但按下加热启动按钮后,无加热输出。

可能原因及排查步骤：

（图片来源网络，侵删）

控制板软件/程序问题：
- 复位操作： 尝试对设备进行复位或重启，看是否能解决问题,可能是程序跑飞或进入了错误状态。
- 参数检查： 进入设备设置菜单，检查加热温度、功率、时间等参数是否设置正确或被误修改。
启动信号问题：
- 检查按键： 确认启动按键是否接触不良或损坏。
- 检查信号线： 检查连接控制板和功率板的启动信号线（通常是一个短接帽或一根线）是否松动或脱落。
传感器故障：
- 作用： 温度传感器（通常是NTC热敏电阻）向控制板反馈实时温度,是启动加热和停止加热的关键依据。
- 判断方法：
  - 常温下测量： 在室温下，拔下传感器插头，用万用表测量其阻值，与传感器标称的25℃阻值（如10kΩ）对比,偏差过大则可能损坏。
  - 加热中测量： 如果设备在低温时能启动，达到一定温度后自动停止，但温度远低于设定值，可能是传感器性能下降，导致“虚报”温度。
  - 短路/开路判断： 测量传感器两端是否短路或开路。
IGBT驱动问题：
- 这是硬件故障的核心。 控制板发出加热指令，但功率板上的IGBT没有被正确驱动,因此没有输出。
- 排查方法：
  - 示波器（最佳工具）： 用示波器测量IGBT的驱动极（G极）和发射极（E极）之间，在启动指令下是否有正常的PWM脉冲波形，如果没有,说明驱动电路或控制板有问题。
  - 万用表（辅助判断）： 测量驱动光耦（如TLP250）的输入端是否有控制信号,输出端是否将信号传递给了IGBT。
功率板主回路故障：
- 整流桥损坏： 导致直流母线无电压或电压异常。
- 谐振电容失效： 容量下降或失效，导致电路无法正常谐振,IGBT无法正常工作。
- IGBT损坏： IGBT本身击穿开路或短路。

报警故障（最常见）

报警是设备自我保护机制的表现,查看报警代码是首要步骤。

过流/过载报警

现象： 刚一启动加热或加热过程中就立即报警。
原因分析：
- IGBT击穿短路： 这是最常见、最严重的原因，用万用表二极管档测量IGBT的C-E、G-E、C-G极间是否短路。
- 谐振电容短路或失效： 导致电流剧增。
- 线圈盘短路： 线圈盘内部匝间短路，电感量变小,电流增大。
- 电网电压异常： 电压过高或过低,超出设备工作范围。
- 驱动信号异常： 驱动信号紊乱，导致IGBT上下管直通（共态导通）,产生巨大电流。

过温报警

现象： 加热一段时间后报警,或一开机就报IGBT超温。
原因分析：
- 散热系统故障：
  - 风扇不转： 检查风扇电源线、风扇本身是否损坏。
  - 风道堵塞： 设备进风口或出风口被灰尘、杂物堵塞,影响散热。
  - 散热片脏污： IGBT或整流桥上的散热片积满灰尘,散热效率下降。
- 温度传感器问题：
  - IGBT温度传感器： 传感器本身损坏或阻值漂移，导致“虚报”温度。
  - 工件温度传感器： 同上。
- IGBT工作异常： IGBT处于高频开关状态，如果驱动不良或负载匹配不佳,会导致其自身发热严重。

无锅/检锅失败报警

现象： 设备有显示，但放置了合适的锅具后，无法启动加热,并提示无锅。
原因分析（主要针对电磁炉类设备）：
- 锅具问题： 锅具材质不对（如不锈钢、铝锅、铜锅等非导磁材料）、锅具过小或过薄、锅底不平整。
- 线圈盘问题： 线圈盘内部有短路,导致其自身LC谐振频率偏移。
- 检锅电路故障： 控制板上负责检测锅具状态的电路（如电流互感器及其相关元件）损坏。

其他代码报警

电网电压过高/过低报警： 检查当地电网电压是否稳定。
传感器开路/短路报警： 直接检查对应传感器的阻值。

加热异常

功率不足，加热慢

原因分析：
- 电网电压过低： 导致输入功率下降。
- 三相电缺相： 对于三相供电的设备,缺相会导致输出功率大幅下降。
- IGBT驱动不足： 驱动信号电压偏低或波形畸变，导致IGBT未完全饱和导通，内阻增大,功率下降。
- 谐振电容容量下降： 导致谐振电路Q值下降,效率降低。
- 控制板问题： 功率设置被调低,或控制板输出的PWM占空比过小。

功率过大，加热失控

现象： 设备全功率输出，无法调节,温度持续升高。
原因分析（极其危险！）：
- IGBT击穿短路： 导致功率无法控制,全部施加到负载上。
- 驱动电路故障： 上管或下管的驱动信号始终有效,导致IGBT直通。
- 控制板故障： PWM输出芯片或其控制电路损坏,输出最大占空比信号。
- 反馈回路失效： 温度传感器或其反馈电路开路，导致控制板认为温度一直很低,持续加热。

第二部分：系统化排查流程图

graph TD
    A[设备故障] --> B{设备是否完全不通电?};
    B -- 是 --> C[检查外部电源:插座/空开/电线];
    C --> D{外部电源正常?};
    D -- 否 --> E[解决外部电源问题];
    D -- 是 --> F[打开设备,检查内部保险丝];
    F --> G{保险丝熔断?};
    G -- 是 --> H[排查短路故障:整流桥/IGBT/压敏电阻];
    G -- 否 --> I[检查电源开关及初级供电];
    B -- 否 --> J{设备有显示但无法启动?};
    J -- 是 --> K[复位/检查参数];
    K --> L{问题解决?};
    L -- 否 --> M[检查启动信号和按键];
    M --> N{问题解决?};
    N -- 否 --> O[检查温度传感器];
    O --> P{问题解决?};
    P -- 否 --> Q[检查IGBT驱动信号];
    Q --> R{问题解决?};
    R -- 否 --> S[检查功率板主回路];
    J -- 否 --> T{设备是否报警?};
    T -- 是 --> U{查看报警代码};
    U --> V{过流报警?};
    V -- 是 --> W[重点检查:IGBT/电容/线圈盘];
    U --> X{过温报警?};
    X -- 是 --> Y[重点检查:风扇/散热片/传感器];
    U --> Z{其他代码报警?};
    Z -- 是 --> AA[按代码提示检查对应部件];
    T -- 否 --> AB{加热是否异常?};
    AB -- 是 --> AC{功率不足?};
    AC -- 是 --> AD[检查电压/驱动/电容];
    AB -- 是 --> AE{功率过大/失控?};
    AE -- 是 --> AF[立即断电! 检查IGBT/驱动/控制板];
    H --> I;
    S --> F;
    W --> F;
    Y --> F;
    AD --> F;
    AF --> F;
