第一部分：无法启动或无输出
这是最常见也是最基础的故障,指按下开关后，焊机没有任何反应，或者指示灯不亮，完全没有焊接电压输出。
| 故障现象 | 可能原因 | 排查与解决方法 |
|---|---|---|
| 完全不通电，指示灯不亮 | 电源问题： 1. 输入电源开关未打开或保险丝熔断。 2. 电源线损坏或插头接触不良。 3. 供电电压过低或过高。 | 排查步骤： 1. 检查电源开关和保险丝： 确认配电箱内的对应开关已合上，检查焊机输入端的保险管是否熔断，如有，需更换同规格保险管（切勿用铜丝等代替！）。 2. 检查电源线和插头： 仔细检查电源线有无破损、被压扁，插头是否松动，可以换一个插座试试。 3. 测量输入电压： 使用万用表测量焊机输入端的交流电压，是否在铭牌标称的范围内（如380V±10%或220V±10%）。 |
| 指示灯亮，但无焊接电压输出 | 内部控制或主电路问题： 1. 内部主控板（MCU/PCB）故障。 2. 触发电路故障（晶闸管/IGBT未导通）。 3. 主变压器、整流桥或输出端损坏。 4. 保护电路动作（如过热、过压、过流保护）。 | 排查步骤： 1. 听声音/闻气味： 打开焊机（断电后），观察内部元件有无明显烧黑、爆裂的痕迹，闻一下有无焦糊味。 2. 检查保护指示灯： 很多焊机有专门的故障指示灯（如过热、过流指示灯），查看说明书了解其含义。 3. 测量输出端： 在断电状态下，用万用表电阻档测量输出接线柱（正负极）之间的电阻，正常时应有一定阻值（逆变焊机较小，硅整流焊机较大），如果电阻为无穷大或零欧，则说明内部有开路或短路。 4. 专业检修： 以上步骤需要一定电子知识，如果无法判断，建议联系专业维修人员，重点检查主控板、驱动板、功率器件（IGBT/晶闸管）等。 |
第二部分：焊接过程异常
焊机可以启动,但在焊接过程中出现各种问题，影响焊接质量。

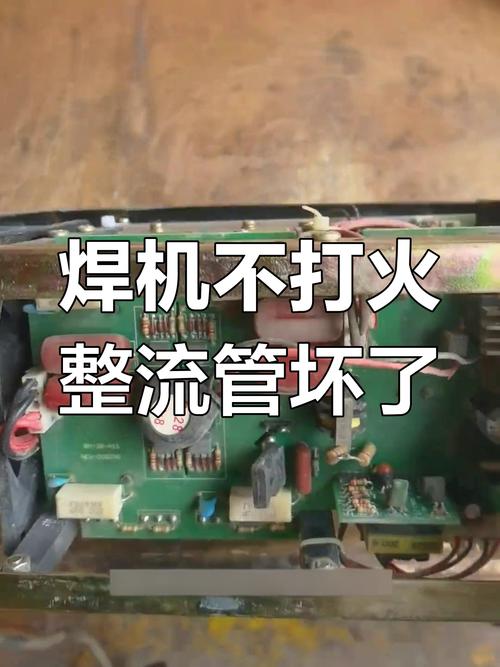

（图片来源网络，侵删）
| 故障现象 | 可能原因 | 排查与解决方法 |
|---|---|---|
| 空载电压过高或过低 | 参数设置或内部问题： 1. 空载电压调节电位器设置不当。 2. 反馈电路或采样电路故障。 | 排查步骤： 1. 检查设置： 查看焊机上的“电压调节”旋钮，确认其是否在正常位置，尝试调节并观察电压变化。 2. 检查反馈线路： 如果调节无效，可能是连接电压采样板的线路松动或损坏，导致主控板误判。 |
| 焊接电流不稳定，忽大忽小 | 供电、连接或内部问题： 1. 输入电源电压波动剧烈。 2. 焊接电缆过长或过细，导致压降过大。 3. 焊枪/地线夹与工件接触不良。 4. 主控板上的电流采样电路故障（如霍尔传感器、分流器损坏或线路接触不良）。 | 排查步骤： 1. 改善供电： 尽量避免与其他大功率设备共用一个电源。 2. 检查电缆： 使用标准规格、长度合适的焊接电缆，确保电缆接头与焊机、焊枪、工件的连接牢固可靠。 3. 清洁接触点： 用砂纸打磨工件表面的铁锈、油漆，确保地线夹夹紧。 4. 检查采样电路： 重点检查电流采样霍尔传感器及其连接线，这是导致电流不稳的常见电子故障。 |
| 送丝机不送丝或送丝不均 | 送丝系统问题（针对半自动/自动焊机）： 1. 送丝轮压力不合适或磨损。 2. 送丝软管堵塞或过度弯曲。 3. 焊丝盘卡住或焊丝用完。 4. 送电机故障或驱动电路问题。 | 排查步骤： 1. 调整送丝轮： 根据焊丝直径调整送丝轮的压力，压力过小会打滑，过大会压扁焊丝，检查送丝轮是否磨损严重，及时更换。 2. 清理软管： 拔下软管，用压缩空气吹出内部杂物，或用一根钢条疏通，检查软管是否被压扁或打死折。 3. 检查焊丝盘： 确保焊丝盘转动顺畅，焊丝有足够余量。 4. 测试电机： 在手动送丝模式下，听送丝电机是否转动，转动是否有力，如不转，则可能是电机本身或驱动板故障。 |
| 电弧不稳，频繁断弧 | 焊接参数、气体或工件问题： 1. 焊接电流太小。 2. 电弧长度过长。 3. 保护气体流量不足或纯度不够（气保焊）。 4. 工件表面有油污、锈迹。 5. 焊枪喷嘴堵塞或飞溅物过多。 | 排查步骤： 1. 调整参数： 适当增大焊接电流，缩短电弧长度。 2. 检查气体： 检查气瓶压力是否充足，气路有无漏气，流量计是否工作正常。 3. 清洁工件： 焊前务必用角磨机或钢丝刷清理干净焊接区域。 4. 清理喷嘴： 拆下喷嘴，清理内部的飞溅物，检查导电嘴是否磨损过短，必要时更换。 |
第三部分：过热、异响等安全报警
这类故障通常是焊机的自我保护机制启动,提醒用户存在问题。
| 故障现象 | 可能原因 | 排查与解决方法 |
|---|---|---|
| 焊机过热报警，自动停止输出 | 散热问题： 1. 环境温度过高，通风不良。 2. 风扇故障不转。 3. 内部灰尘过多，堵塞散热片。 4. 焊接电流长时间超过额定值。 | 排查步骤： 1. 改善环境： 将焊机放置在阴凉、通风的地方，避免阳光直射。 2. 检查风扇： 听开机时风扇是否转动，如果不转，可能是风扇电机烧毁或连接线松动，需要更换。 3. 清理灰尘： 关机并断电后，用压缩空气或毛刷清理机箱内部，特别是散热片上的灰尘。 4. 规范操作： 避免长时间连续满负荷工作，适当休息让焊机冷却。 |
| 内部有异常声响（如嗡嗡声过大、打火声） | 电气或机械问题： 1. 主变压器或电感器铁芯松动。 2. 主电路有虚接，导致打火。 3. 风扇轴承损坏或异物进入。 | 排查步骤： 1. 立即停机！ 异响通常是严重故障的前兆。 2. 断电检查： 打开机箱，检查主变压器、电感器的螺丝是否紧固，检查所有大电流连接点（如接线端子、铜排）有无烧黑、松动的迹象。 3. 检查风扇： 手拨风扇扇叶，看是否转动顺畅，有无卡顿。 |
第四部分：其他故障
| 故障现象 | 可能原因 | 排查与解决方法 |
|---|---|---|
| 高频引弧困难或引弧后高频不断 | 高频引弧电路问题： 1. 高频火花塞间隙不当或损坏。 2. 高频变压器故障。 3. 控制高频引弧的开关或继电器故障。 | 排查步骤： 1. 调整火花塞： 检查并调整火花塞的放电间隙。 2. 更换元件： 高频火花塞和变压器是易损件，如果确认损坏，需要更换。 |
| 气保焊气检开关失效 | 气检电路问题： 1. 气检开关本身损坏。 2. 连接气检开关的气管漏气或堵塞。 3. 控制气检的继电器或线路故障。 | 排查步骤： 1. 检查气路： 确保气管连接牢固，无漏气。 2. 测试开关： 在焊枪开关按下时，听电磁气阀是否有“咔哒”声，如果没有，可能是气检开关或后续电路问题。 |
总结与安全提示
- 安全第一： 在进行任何内部检查前，务必切断电源，并等待内部电容完全放电（等待几分钟），如果不具备电子维修知识，不要强行拆解，以免造成更大损坏或触电危险。
- 由简到繁： 故障排查应遵循“先外后内、先简后繁”的原则，先检查电源、电缆、开关等外部因素，再考虑内部电路问题。
- 善用说明书： 焊机的说明书通常包含接线图、参数说明和常见故障代码解读，是非常有用的参考资料。
- 记录故障： 当故障发生时，回忆一下当时的操作环境和设置，这有助于快速定位问题。
希望这份详细的指南能帮助您解决直流电焊机的常见故障！
