基础线路构成（按功能模块拆解）
| 组件名称 | 所需电线数量 | 线径建议 | 作用说明 |
|---|---|---|---|
| 照明模块 | 1根 | 5mm²铜芯线 | 连接开关→浴霸内部LED灯板 |
| 换气扇电机 | 1根 | 5mm²铜芯线 | 控制通风系统运行 |
| 取暖PTC陶瓷片 | 1根 | 5mm²铜芯线 | 承载大功率加热负载（约2000W） |
| 吹风功能 | 1根 | 5mm²铜芯线 | 驱动风轮实现冷热风切换 |
| 漏电保护开关 | 1根 | 5mm²铜芯线 | 接入总电源并串联所有电路 |
⚠️ 注意：实际接线时需区分火线(L)、零线(N)和地线(PE)，其中地线必须独立连接至金属外壳确保安全。
典型接线方案对比表
| 安装场景 | 总接线根数 | 特殊要求 | 适用情况示例 |
|---|---|---|---|
| 标准单控开关配置 | 5根 | 每个功能独立控制 | 家庭浴室常规使用 |
| 集成智能温控器 | 7根 | 增加温度传感器信号线+备用线 | 高端装修带自动调温功能 |
| 带干燥模式的升级款 | 6根 | 额外预留除湿模块控制线 | 潮湿地区专用型号 |
| 老旧房屋改造 | 8根 | 含原线路改造补偿导线 | 替换旧版浴霸时的兼容方案 |
关键工艺规范
-
分色管理原则
✔️ 红色→火线；蓝色→零线；黄绿双色→地线
✔️ 同一回路电线应穿同一根PVC阻燃管保护

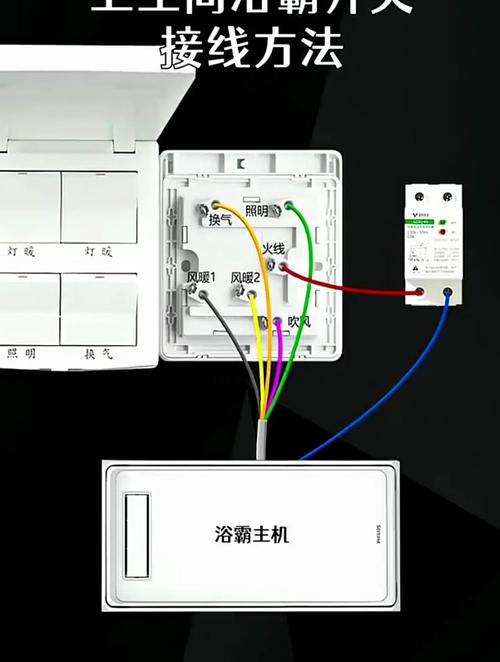

（图片来源网络，侵删） -
端子排操作要点
- 使用斜口钳剥除8-10mm绝缘层
- 螺丝端子需顺时针拧紧防松动
- 线头压接冷压端子增强接触面积
-
安全测试流程
① 绝缘电阻检测＞2MΩ（兆欧表测试）
② 通电前进行通断性校验
③ 负载运行时温度监测≤60℃
常见问题与解答
Q1：为什么不同商家给出的接线数量不一致？
A：主要差异来源于是否集成智能模块（如WiFi控制）、额外安全装置（双重漏电保护）或预留扩展接口，例如带APP控制的型号会比基础款多出2根信号线。
Q2：自行接线有哪些风险需要规避？
A：①误将地线接入中性线导致外壳带电；②超负荷使用细线径引发火灾；③未做防水处理造成短路，建议由持证电工按《建筑电气工程施工质量验收规范》GB50303标准施工。

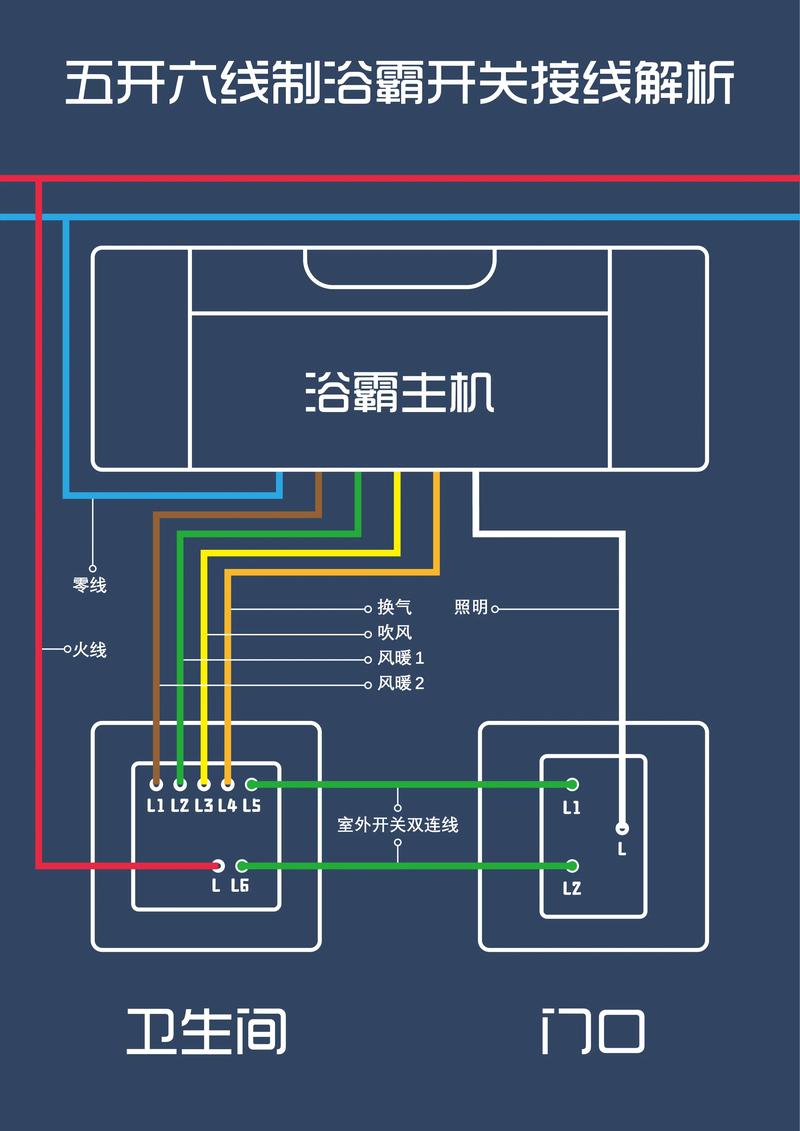

（图片来源网络，侵删）
延伸应用场景适配指南
| 特殊需求 | 解决方案 | 增加线缆类型 |
|---|---|---|
| 干湿分区联动控制 | 加装门磁传感器接口 | RVVP屏蔽双绞线 |
| 多档位调温功能 | 采用分段式继电器输出 | 多股软线+航空插头 |
| 太阳能辅助供电系统 | 配置DC/AC逆变器接口 | 光伏 |
（图片来源网络，侵删）
