是一体式浴霸5根线的具体接法及详细说明：
明确线路功能（关键第一步）

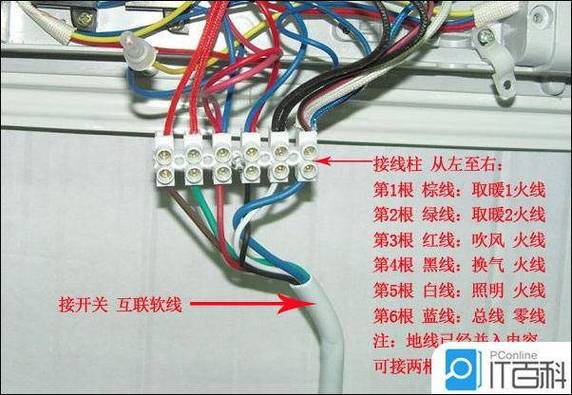

根据行业标准和常见设计，5根线通常对应以下功能： |序号|颜色特征（参考）|功能描述 |连接对象 | |---|----------------|--------------------------|-----------------------| |1 |黄线 |吹风（换气）功能的火线 |开关模块的吹风控制端子 | |2 |白线 |照明灯的火线 |开关模块的照明控制端子 | |3 |蓝线 |总线零线（公共回路线） |电路系统的零线排 | |4 |黑线 |第一路取暖设备的火线 |开关模块的取暖1控制端子| |5 |红线 |第二路取暖设备的火线 |开关模块的取暖2控制端子|
⚠️注意：不同厂家可能采用差异化配色方案，务必以产品说明书或机身标签标注为准，若现场标识模糊,建议使用万用表电压档进行辅助验证。
标准化接线流程
✅步骤1：处理公共零线
将标定为“蓝线”的总线零线与家庭电路中的零线（N端）牢固连接，该连线作为整个系统的回流路径，所有功能的电流均通过此线路完成闭环，特别提示：此处需确保金属接头无氧化层，可采用接线端子+防松螺母双重固定。

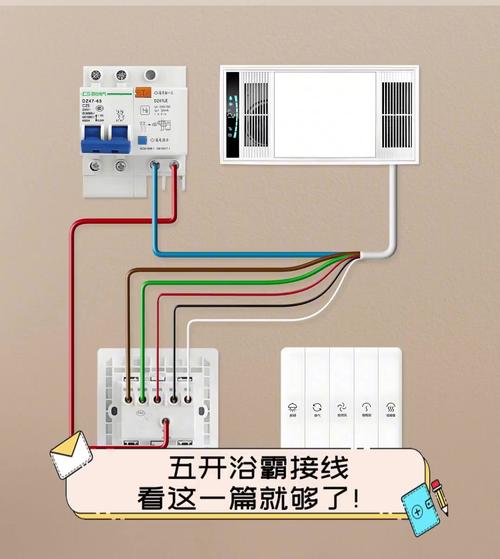

✅步骤2：分流控制火线
按照功能分区原则进行对接：
- 黄线→换气模块：接入开关面板标注“EXHAUST”或风扇图标的端子
- 白线→照明模块：对应开关上“LIGHT”标识的接线柱
- 黑线/红线→双路取暖：分别连接至标有“HEATER1”“HEATER2”的两个独立控制端口
💡操作技巧：采用不同颜色的热缩管对已接导线做标记，可有效防止后续维护时的误判，例如用黄色套管包裹换气线路,白色套管标注照明线路等。
（图片来源网络，侵删）

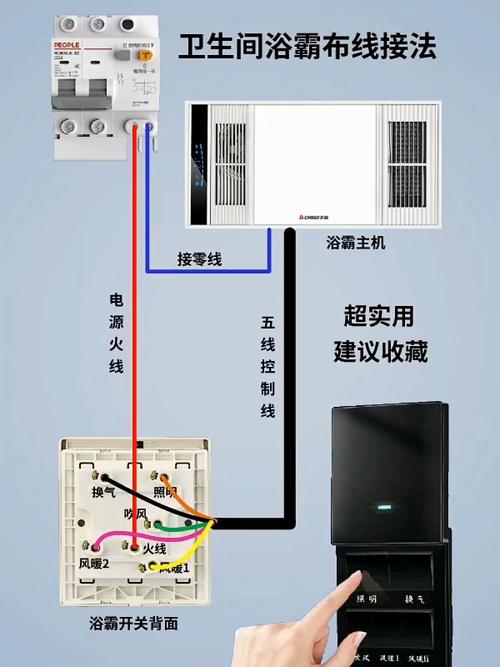

✅步骤3：开关系统配置
现代浴霸多采用集成式控制面板，其内部结构一般为并联回路设计,具体操作时：
- 先将入户火线（L）接入主开关的输入端；
- 然后通过跳线将输出端按功能分配到各分路开关；
- 确保每个分路开关处于断开状态进行试接；
- 最后统一闭合总闸测试各功能独立性。
安全规范与注意事项
⚡电气安全核查清单
| 检查项目 | 合格标准 | 工具建议 |
|---|---|---|
| 绝缘电阻值 | ≥2MΩ（使用500V兆欧表测量） | 数字式绝缘测试仪 |
| 线头裸露长度 | ≤3mm | 精密斜口钳 |
| 接线端子扭矩值 | 符合产品手册规定值±5% | 扭矩扳手 |
| 防潮密封性 | IPX4级防水保护 | 硅基密封胶涂抹 |
🚨典型错误规避指南
✘禁止将不同功率负载混接同一回路（如将照明与取暖串联），可能导致断路器过载跳闸； ✘严禁在未确认相位的情况下盲目接线，存在短路引发火灾的风险； ✘避免接地线虚接,必须保证黄绿双色线的可靠连接。
调试验证方案
完成物理连接后应执行三级测试：
- 静态检测：断开总电源,用相位检测仪依次验证各接线点是否带电异常；
- 动态测试：闭合总闸后逐项启动功能,观察对应指示灯是否正常亮起；
- 负载考验：满负荷运行30分钟，监测连接部位温升不超过环境温度+15℃。
FAQs相关问答
Q1：如果发现接线后某个功能不工作怎么办？
A：首先切断电源，检查对应线路的颜色是否与开关模块标识匹配，常见原因是火线与控制线接反，此时可交换两组线头位置重新固定，若仍无法解决，需使用电路通断测试仪检测线路导通性,重点排查接头松动或端子氧化问题。
Q2：浴霸工作时出现频繁跳闸是什么原因？
A：这通常是由于过载保护触发所致，解决方案包括：①确认各功能的实际功率总和未超过空气开关额定容量；②检查零线接触电阻是否过大（正常应＜0.1Ω）；③排除潮湿环境导致的漏电电流超标，必要时加装漏电保护器（动作电流≤3
