100W的太阳能3块24v怎么接

三块24V太阳能板串联，总电压达72V，再配MPPT控制器稳压至适合负载的直流电压（如48V/100W），确保接线牢固、极性正确并做好

是关于三块100W、24V太阳能板的详细连接方法及注意事项：

基础原理与目标

每块太阳能板的标称电压为24V，但实际输出会受光照强度影响波动，若需构建更高电压或容量更大的系统（如驱动特定设备或储存至蓄电池），需通过串联、并联或混联方式实现，目标是确保各板块间电流匹配、电压叠加合理,同时避免因接反导致短路损坏组件。

具体接线步骤（以“先串后并”为例）

第一步：确定极性标识

• 检查每块板的正负极标记（通常红线为正极，黑线为负极），若标识模糊，可用万用表直流电压档验证：将表笔短暂接触引线端子,显示正值时红表笔所接即为正极。
• 特别注意：不同厂家可能存在颜色差异,务必以实测结果为准。

第二步：串联两组电池板

1. 将第一块板的正极（+）与第二块板的负极（-）相连，形成第一个串联单元，此时该单元的总电压约为24V+24V=48V。
2. 重复上述操作，将第三块板的正极与第二块板的负极连接，最终形成一个三块板的串联链路，理论总电压达72V，此步骤适用于需要高压输出的场景,但需确认后续设备的耐压范围是否匹配。

第三步：并联扩展容量（可选）

若希望维持24V电压的同时增加输出电流（例如加快蓄电池充电速度）：

1. 将两块板直接并联：各自的正极相连，负极相连,构成24V双路并联组。
2. 再将第三块板与该并联组进行串联，形成“两并一串”结构，最终输出仍为24V，但可提供更大电流，这种方式常用于储能型系统,能有效缩短充电时间。

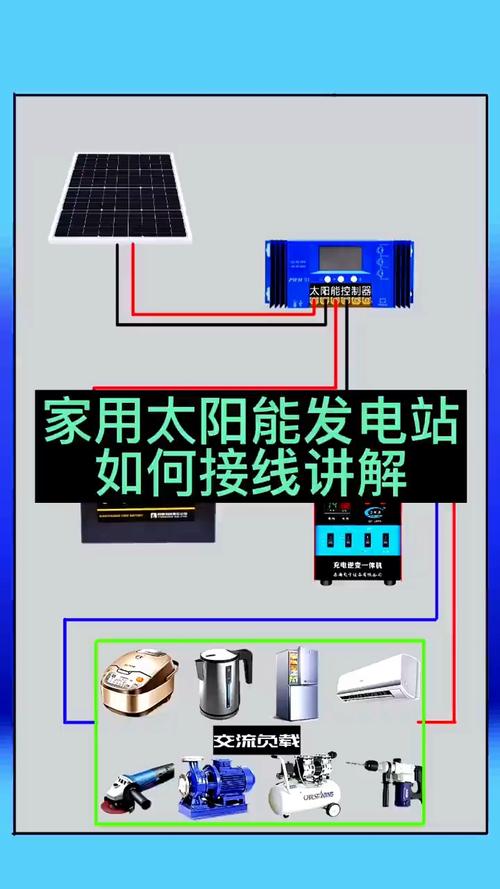

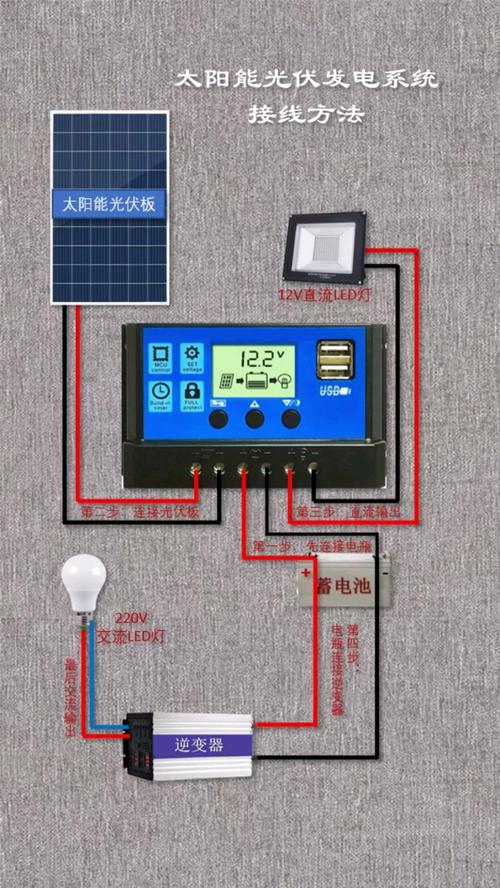

第四步：接入控制器与负载

无论采用哪种拓扑结构,均建议通过太阳能充电控制器过渡：

1. 控制器连接顺序：先将其与蓄电池绑定（正接正、负接负），再将太阳能阵列接入控制器的输入端，这有助于防止夜间倒灌放电,保护光伏组件。
2. 负载接入点：直流负载应连接到控制器的输出端口，交流负载则需额外配置逆变器，为LED灯供电时，可直接从控制器输出端引出线路；若带动家用电器,则需通过逆变器转换交流电。

关键注意事项

1. 防逆流设计：必须在系统中安装阻二极管或使用带防逆功能的控制器,避免夜晚蓄电池向太阳能板反向供电。
2. 线径选择：根据最大工作电流计算导线截面积，若系统峰值电流达10A，应选用不低于4mm²的多股铜芯线,以减少压降和发热风险。
3. 熔断保护：在主回路中加装保险丝或断路器，额定值建议为计算出的最大短路电流的1.2~1.5倍，三块板短路电流约30A时,可选用35A规格的保险装置。
4. 环境适应性：户外布线需采用防水接头和护套，接头处做好绝缘处理,防止雨水侵蚀导致漏电。

典型应用场景示例

FAQs

Q1: 如果三块板中有一块被部分遮挡会影响整个系统吗？
答：在串联电路中，受影响最严重，因为串联回路电流处处相等，局部阴影会导致该板块成为“瓶颈”，迫使其他板块同步降低输出功率，解决方案是采用旁路二极管分流设计,或改用并联结构减少相互干扰。

Q2: 能否直接将三块板叠放在支架上而不做任何电气隔离？
答：不可以，即使表面绝缘良好，长期震动可能导致金属边框意外接触引发打火事故，正确做法是在每块板之间保留至少5cm安全间距，并使用阻燃
