步步高电话机图纸是理解电话机硬件结构、电路原理及维修维护的重要技术资料，其内容通常涵盖外观结构、电路原理图、元件布局图、接线图等多个模块，旨在为技术人员或爱好者提供全面的设计与参考依据，以下从图纸的核心组成、各部分功能解析、实际应用场景及注意事项等方面展开详细说明。
图纸的核心组成模块
一张完整的步步高电话机图纸通常包含以下六个关键部分,各模块相互关联，共同构成电话机的完整技术档案。
外观结构图

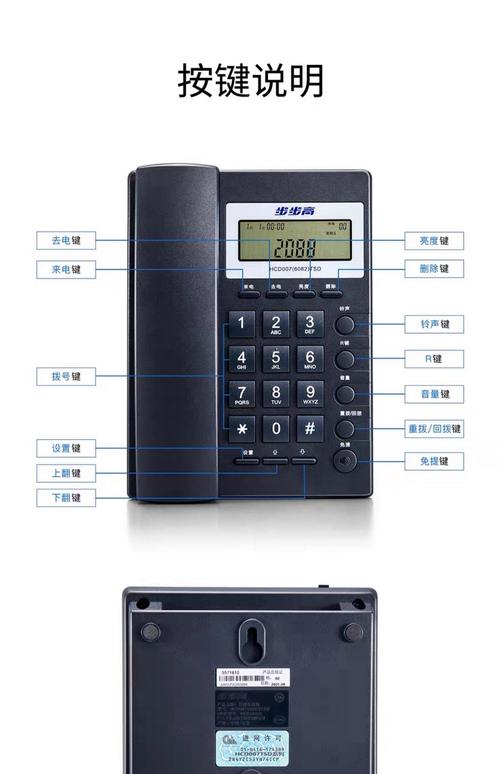

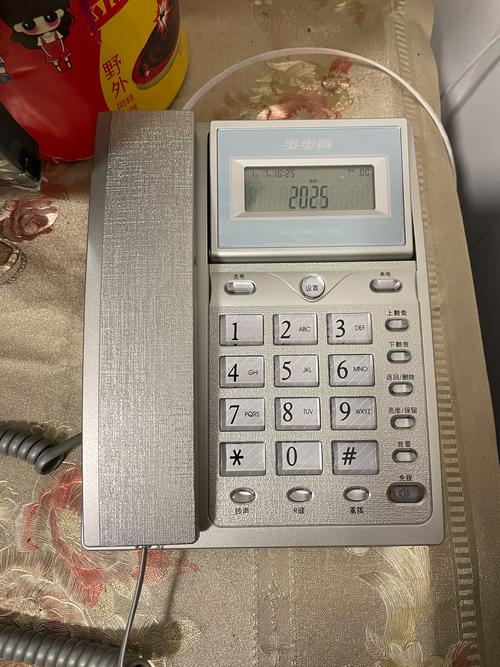

外观结构图以三维或二维视角展现电话机的物理形态,包括机壳尺寸、按键布局、听筒手柄、接口位置等细节，老式步步高按键电话的外观结构图会标注机壳的长宽高（如200mm×150mm×80mm）、键盘排列（3×4数字键加“*”“#”功能键）、听筒挂钩的机械结构、手柄与主机的连接方式（通常为4P水晶头）等，对于带显示屏的型号，还会明确屏幕尺寸（如128×64像素LCD）及安装位置。
电路原理图
电路原理图是图纸的核心,以符号形式展示电话机各电子元件的电气连接关系，分为“电源电路”“振铃电路”“通话电路”“控制电路”四大功能模块。
- 电源电路：外接电话线（通常为红色和绿色线，电压48V）通过整流桥（如MB6S）将交流电转换为直流电，再经稳压芯片（如7812）输出稳定的12V电压，为继电器、LED指示灯等供电；部分型号还包含电池充电电路，用于备用电源（如3.7V锂电池）的充放电管理。
- 振铃电路：当有来电时，交换机送出的90V/25Hz振铃信号通过耦合电容（如104瓷片电容）输入，触发振铃芯片（如KA2418）驱动扬声器发出铃声，音量可通过外接电位器（如10KΩ）调节。
- 通话电路：采用集成电路（如MC34018）实现语音信号的发送与接收，手柄麦克风拾取的声音信号经放大电路（由三极管2N3904组成）处理后，通过混合网络（由电阻、电容构成）耦合至电话线；对方的声音信号则通过受话器（动圈式或电磁式）还原。
- 控制电路：以单片机（如STC89C52）为核心，负责按键扫描（通过矩阵键盘电路，行线输出低电平，列线读取按键状态）、号码存储（EEPROM芯片AT24C02保存已拨号码）、功能切换（如免提/手柄模式切换）等逻辑控制。
元件布局图
元件布局图（又称PCB板图）标注了各电子元件在印刷电路板上的实际位置，包括电阻、电容、芯片、接口等，通常采用“顶层”和“底层”双层布局，整流桥位于电源输入端附近，以减少线路损耗；单片机居中布置，便于连接键盘、显示屏等外围元件；继电器靠近振铃电路，降低信号干扰，布局图还会标注元件型号（如电阻为1/4W 5%，电容为50V瓷片电容）及位号（如R1、C2），方便焊接与维修。
接线图
接线图用于描述电话机内部各组件之间的物理连接,常见于分体式电话机（如主机与手柄分离的型号），手柄通过4芯线连接主机，其中两芯为通话线（传输语音信号），两芯为电源线（为手柄麦克风供电）；外接电话线通过RJ11接口连接至主机，定义线序为：①脚（红线）、②脚（绿线）为通话线，③脚（黄线）、④脚（黑线）备用，接线图还会标注线径（如0.12mm²）及接口类型（如水晶头、端子排）。
元件清单（BOM表）
元件清单以表格形式列出所有电子元件的型号、参数、数量及位号，是采购与维修的依据，以下是部分常见元件示例：
| 位号 | 元件名称 | 型号/参数 | 数量 | 功能说明 |
|---|---|---|---|---|
| R1 | 电阻 | 10KΩ 1/4W 5% | 1 | 上拉电阻 |
| C3 | 电容 | 104 50V瓷片电容 | 1 | 滤波电容 |
| IC1 | 单片机 | STC89C52 | 1 | 主控芯片 |
| RL1 | 继电器 | 5V 1A | 1 | 振铃信号切换 |
| J1 | 电话线接口 | RJ11 | 1 | 外接电话线 |
调试与测试参数
图纸末尾通常附有调试步骤与关键测试点的电压、波形参数，用于出厂检验或故障维修，电源输入端电压应为DC48V±5%，整流后电压约60V；单片机VCC脚电压为5V±0.25V；振铃信号测试点（TP2）应为90V/25Hz正弦波；通话模式下，麦克风输出信号幅度应≥10mV。
图纸的实际应用场景
步步高电话机图纸在不同场景中发挥着重要作用：
产品研发与生产
在研发阶段,工程师通过电路原理图设计功能模块，元件布局图优化PCB布线，确保信号完整性与电磁兼容性（EMC）；生产阶段，接线图与元件指导工人完成组装，BOM表控制物料采购，提高生产效率。
故障维修与保养
维修人员通过图纸快速定位故障点：电话无铃声，先查振铃电路的耦合电容是否击穿（用万用表测容值），再测振铃芯片供电电压是否正常；按键失灵则通过矩阵键盘电路的行线、列线电压判断按键或单片I/O口是否损坏。
功能升级与改造
对于老式电话机,爱好者可根据图纸进行功能扩展，如增加来电显示模块（需外接MT8870芯片解码FSK信号）、添加蓝牙功能（通过HC-05蓝牙模块与单片机通信）等，图纸提供了原有电路的接口定义与电气特性，确保改造兼容性。
使用图纸的注意事项
- 版本匹配：不同型号或生产批次的步步高电话机可能存在设计差异，需确认图纸版本与设备型号一致（如图纸标注“型号：S1823 Rev2.1”与机身标签对应）。
- 安全规范：维修时务必断开外接电话线，避免触电风险；电容、电池等储能元件需放电后再操作，防止损坏万用表或元件。
- 元件替代：替换元件时需注意参数匹配，如电阻功率、电容耐压、芯片工作电压等，不可随意更改，以免引发二次故障。
相关问答FAQs
Q1: 如何通过图纸判断电话机是否支持来电显示功能？
A1: 查看电路原理图中是否包含来电显示相关芯片（如MT8870、HT9032）及外围电路，若存在“FSK信号输入端”“解码电路”及“显示屏驱动电路”（如连接LCD屏的16位数据线），则说明支持来电显示功能，BOM表中若有“DTMF/FSK解码芯片”或“LCD显示屏”元件，也可作为佐证。
Q2: 电话机手柄无声音，图纸应重点检查哪些部分？
A2: 根据通话电路原理图，依次排查以下关键点：①手柄与主机的连接线是否通断（用万用表测4芯线电阻）；②通话芯片（如MC34018）的供电电压（VCC脚应为5V）；③麦克风与受话器是否损坏（直接替换测试）；④混合网络中的电容（如C10）是否失效（容值异常会导致信号无法耦合），若以上均正常，则可能是单片机I/O口损坏，需进一步检测控制电路的时钟信号（XTAL脚波形）。
