在电气安装中,遇到五根导线的情况通常涉及双控开关、三相电路或特殊照明系统的接线，具体接法需根据导线功能（火线、零线、地线、控制线等）和设备需求确定，以下是常见场景下的详细接线步骤及注意事项，涵盖家庭电路中最典型的双控开关和三相五线制系统接线方法。
双控开关系统五根导线的接线（楼梯间、走廊等两地控制场景）
双控开关实现“两个开关控制一盏灯”的功能，需使用五根导线：一根总火线（L）、一根零线（N）、两根控制线（开关间连接线）和一根灯具控制线（从灯具回到开关）。
导线功能定义
- 火线（L）：红色或棕色，来自配电箱或上级电源，为系统提供电压。
- 零线（N）：蓝色或黑色，构成回路，通常直接连接到灯具。
- 控制线1（C1）：黄色或绿色，连接第一个开关的“COM”端与第二个开关的“L1”端。
- 控制线2（C2）：黄色或绿色，连接第一个开关的“L1”端与第二个开关的“COM”端。
- 灯具控制线（Lamp）：白色或灰色，从灯具引出，连接到第一个开关的“L”端（部分开关标注为“LAMP”）。
接线步骤（以86型双控开关为例）
第一步：断电确认
- 关闭总闸,用电笔或万用表检测导线是否带电，确保操作安全。
第二步：导线分组与连接
- 开关1（近电源端）：
- 火线（L）接入开关“COM”端（公共端，通常为铜片端子）；
- 控制线1（C1）接入开关“L1”端（子开关1）；
- 灯具控制线（Lamp）接入开关“L”端（主接线端）。
- 开关2（近灯具端）：
- 控制线1（C1）接入开关“L1”端；
- 控制线2（C2）接入开关“COM”端；
- 灯具控制线（Lamp）从开关2“L”端引出，连接到灯具一端。
- 零线与地线处理：
- 零线（N）直接从电源引出，连接到灯具另一端（部分灯具内置驱动器时，零线可不经开关直接接入）；
- 若导线包含黄绿双色地线（PE），需连接到灯具金属外壳或开关接地端子（若有），确保用电安全。

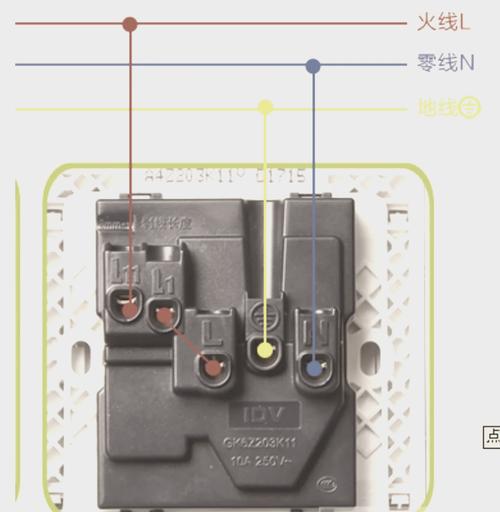

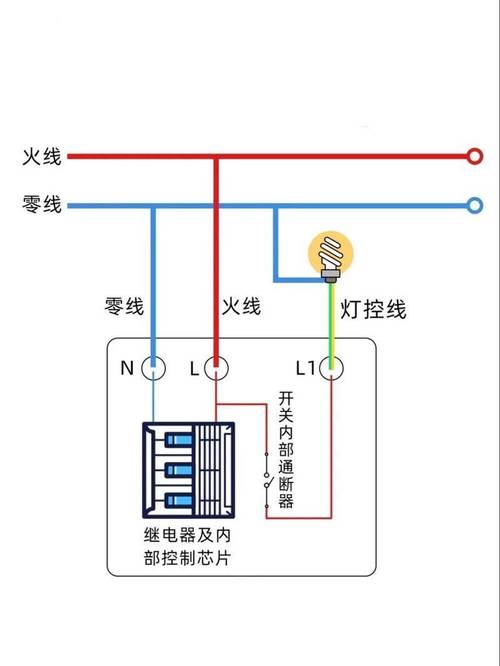

接线示意图与常见问题
| 位置 | 接线端子 | 连接导线功能 |
|---|---|---|
| 开关1（COM） | 红色/棕色火线 | 电源输入火线（L） |
| 开关1（L1） | 黄色控制线 | 连接开关2的L1端 |
| 开关1（L） | 白色灯具控制线 | 引出至灯具，再返回开关2 |
| 开关2（COM） | 黄色控制线 | 连接开关1的L1端 |
| 开关2（L1） | 绿色控制线 | 连接开关1的L端（灯具控制线） |
| 灯具 | 一端接零线（N） | 电源零线直接接入 |
| 灯具 | 另端接白色线 | 开关2引出的灯具控制线 |
常见问题：若开关无法控制灯具，可能是控制线接反（COM与L1/L2混淆），或零线误接入开关控制回路（零线应直接接灯具）。
三相五线制系统五根导线的接线（工业设备或大功率电器）
三相五线制包含三根火线（L1、L2、L3，通常为黄、绿、红色）、一根零线（N，蓝色）和一根地线（PE，黄绿双色），常见于三相电机、空调或工业设备。
导线功能定义
- 火线（L1/L2/L3）：黄、绿、红色，提供三相380V电压，用于大功率设备动力。
- 零线（N）：蓝色，构成单相220V回路（部分设备无需零线，如纯三相电机）。
- 地线（PE）：黄绿双色，连接设备金属外壳，防止漏电事故。
接线步骤（以三相电机为例）
第一步：核对设备参数
- 确认设备额定电压（如380V△接法或220V/380V Y接法），避免接线错误导致损坏。
第二步：导线连接
- 火线连接：
- 电源黄线（L1）接电机U相端子；
- 绿线（L2）接V相端子；
- 红线（L3）接W相端子（端子标注可能为U/V/W或1/2/3）。
- 零线处理：
若设备含控制电路（如接触器线圈），零线（N）需接入控制变压器或电源模块；纯三相动力设备（如电机）无需零线。
- 地线连接：
黄绿双色地线（PE）必须接电机外壳接地端子（通常为标有“接地”符号的螺钉），且与配电箱地线连通，确保接地电阻≤4Ω。
（图片来源网络，侵删）
安全注意事项
- 三相设备需确认相序：若电机反转，任意调换两根火线（如L1与L2互换）即可纠正相序。
- 地线严禁与零线或火线共用,地线连接点需做防腐处理（如搪锡、涂导电膏）。
通用接线原则与安全规范
- 颜色标识：导线颜色需符合国标（红/棕=火线，蓝/黑=零线，黄绿=地线），若颜色混乱需用电笔确认。
- 线径选择：根据设备功率选择合适线径（如1.5mm²适用于普通照明，2.5mm²适用于插座，4mm²及以上适用于空调或三相设备）。
- 接线端子：导线需插入端子孔并拧紧螺丝，避免虚接；多股线需拧紧后搪锡或使用接线鼻。
- 绝缘处理：接头处需用绝缘胶布包裹，或使用接线端子排，防止短路。
相关问答FAQs
问题1：双控开关接线后，灯一直亮或不亮，是什么原因？
解答：常见原因有三点：① 控制线（C1/C2）接反，导致开关无法切换回路；② 零线误接入开关控制回路（零线应直接接灯具）；③ 火线未接入开关COM端（公共端），导致开关无控制电压，需断电后重新检查导线连接，确保COM端接火线，L1/L2端接控制线，零线不经开关直接到灯具。
问题2：三相五线制中，地线（PE）可以和零线（N）共用吗？
解答：绝对不能，地线（PE）是保护线，连接设备外壳，用于漏电时将电流导入大地，保护人身安全；零线（N）是工作线，构成正常回路，两者共用会导致设备漏电时，零线带电使外壳带电，引发触电事故，根据规范，地线必须独立敷设，且在配电箱处与零线（N）端子板分开（TT或TN-S系统）。
