材料清单与工具准备
| 序号 | 名称 | 作用说明 | 注意事项 |
|---|---|---|---|
| 1 | 12V直流电源适配器 | 提供稳定电压（建议功率≥总负载） | 需匹配灯带最大功率需求 |
| 2 | LED软灯带（含控制器） | 发光主体+内置IC芯片实现动态效果 | 确认是否支持DMX512协议 |
| 3 | 防水接头/端子排 | 连接导线与灯带接口 | 户外使用必须选IP65级以上防护 |
| 4 | 剥线钳、压线钳 | 处理多股铜芯线束 | 避免损伤镀锡层导致接触不良 |
| 5 | 热缩管或绝缘胶带 | 包裹裸露金属部分 | 防止短路引发安全隐患 |
| 6 | 万用表 | 检测电压、通断状态 | 确保各节点正常工作 |
接线步骤详解
✅ 第一步：安全断电操作
- ⚠️ 重要原则：所有接线工作均应在断电状态下完成！即使低电压也存在触电风险（尤其潮湿环境）。
- 💡 技巧：用标记笔在电源线上标注“火线(L)”“零线(N)”,避免混淆极性。
✅ 第二步：拆解组件结构
-
观察灯带端部设计
大多数RGBW型跑马灯采用四线制：红色(+12V)、黑色(GND)、绿色(数据信号Din)、白色(数据信号Dout)，部分高端型号可能增加时钟线(CLK)用于同步多组设备。📌示例：WS2811芯片驱动的灯带典型引脚定义为：VCC=红, GND=黑, DI=绿, DO=白
（图片来源网络，侵删） -

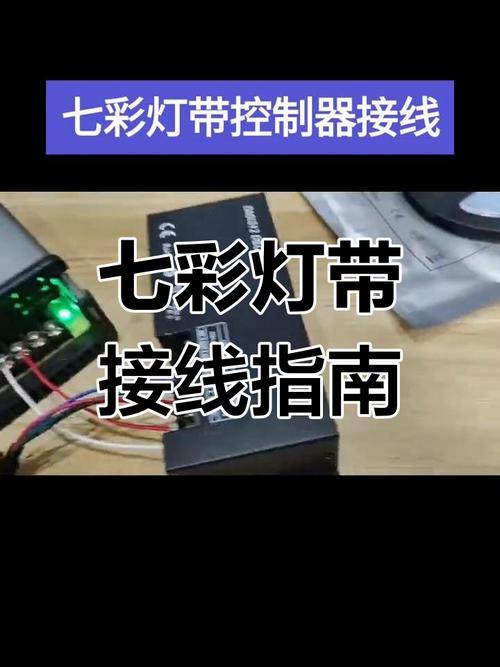

识别控制器接口类型
常见有两种模式：- 级联模式：通过DO口串联下一段落,形成长链式布局；
- 并联模式：每个段落独立连接至控制器不同通道,适合复杂造型场景。
✅ 第三步：标准化布线规范
| 环节 | 操作要点 | 错误示范规避 |
|---|---|---|
| 主线连接 | 将电源正极接入控制器输入端的“+12V”端口，负极接“GND”；再用杜邦线将控制器输出端的“DI”接到第一段灯带的信号输入脚 | ×勿直接焊接超过0.5mm²细导线 |
| 分段扩展 | 若需延长长度，应保持信号线的屏蔽完整性——推荐使用带铝箔层的USB数据线改造为延长线缆 | ×普通网线抗干扰能力差易丢帧卡顿 |
| 末端处理 | 最后一段灯带的DO口需加装120Ω终端电阻（阻值参考说明书），以消除反射波干扰 | ×缺失会导致彩虹纹闪烁异常 |
✅ 第四步：关键节点加固方案
针对高频抖动场景（如舞台摇头灯联动）,建议采取以下措施提升稳定性：
- 信号注入点优化：在每5米处增设中继放大器,补偿长距离传输损耗；
- 电磁兼容设计：强电弱电分离走线，间距保持≥3cm；交叉时采用十字交叉法而非平行贴近；
- 接地可靠性测试：使用钳形表测量系统漏电流应＜5mA,否则检查屏蔽层是否完好。
常见问题诊断流程图
遇到不亮/闪断等情况时按此顺序排查：
电源指示灯是否正常→检查保险丝熔断情况→测量实际输出电压波动范围→确认信号线连接顺序→替换已知正常的同型号灯带测试→更新固件版本兼容性校验典型应用场景配置示例
| 场景类型 | 推荐参数组合 | 优势分析 |
|---|---|---|
| 家庭氛围照明 | 单色温白光+呼吸模式，间隔安装支架固定 | 能耗低至8W/m，寿命达5万小时 |
| DJ派对特效 | 全彩RGB+音乐律动同步，搭配声控传感器模块 | 响应延迟＜20ms，色彩过渡顺滑 |
| 汽车改装应用 | 防水等级IP67，过载保护电路集成于接插件内部 | 抗震性能通过ISO16750标准测试 |
相关问答FAQs
Q1: 如果发现某段灯珠颜色错乱怎么办？
A: 这是典型的信号衰减故障，首先检查该段之前的接头是否虚焊，可用万用表逐级测试信号波形完整性；其次尝试降低传输速率（如从800kbps调至400kbps）；仍无效则需更换带自动增益控制的高端控制器。
（图片来源网络，侵删）
Q2: 能否用锂电池直接驱动这类灯带？
A: 技术上可行但存在风险，锂电池组需配备BMS电池管理系统，且放电截止电压不得低于9.6V（三元锂电单体下限），更推荐使用DC-DC恒压模块将高压锂包降压至精准12V后再接入，既能延长续航又能保护电芯
（图片来源网络，侵删）
