理解浴霸的电气结构
典型家用浴霸通常包含以下组件：
✅ 两根加热管（PTC陶瓷发热体） → 每根需独立控制火线与零线回路；
✅ 一盏照明灯 → 单独一组电源输入；
✅ 换气扇电机 → 第三组负载；
✅ 温控开关或集成控制面板 → 用于分路调节功能模块。
总电线数量一般为6根（部分型号可能因设计差异略有不同），其中必须明确区分相线（L）、零线（N）和地线（PE），特别注意：零线不可与地线混淆,二者作用完全不同！

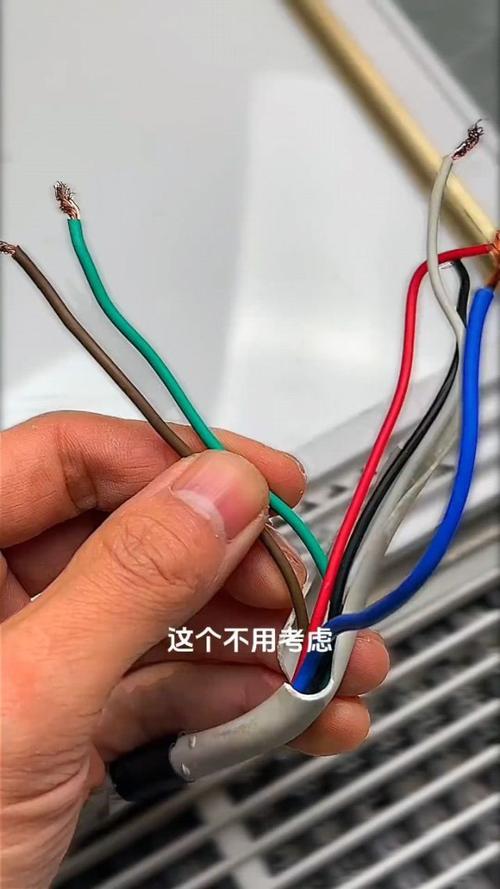

识别电线颜色编码（通用标准）
| 颜色 | 常见用途 | 备注 |
|---|---|---|
| 红色/棕色 | 相线（Live, L） | 携带220V交流电压 |
| 蓝色 | 零线（Neutral, N） | 电流回流路径 |
| 黄绿双色 | 接地保护线（Ground, PE） | 强制连接，确保漏电时快速跳闸 |
| 其他颜色 | 控制信号线 | 如白、灰等用于智能模块通信 |
⚠️ 重要提醒：实际配色可能因厂家而异！务必以说明书为准，若标签脱落，可用万用表测量通断性确认——将模式调至“蜂鸣档”，两表笔分别触碰疑似同一根线的两端,响铃则证明为同一回路。
（图片来源网络，侵删）
分步接线指南
Step 1：断电操作与验电测试
- 关闭配电箱内对应回路的空气开关；
- 使用验电器再次确认无电压残留；
- 穿戴绝缘手套并站在干燥木凳上作业。
Step 2：拆解浴霸端子排
打开浴霸外壳，找到内部接线端子（通常标注有L/N符号），典型布局如下：
| 序号 | 功能 | 应接导线类型 |
|------|--------------|--------------------|
| 1 | 第一组加热丝 | L1 + N1 |
| 2 | 第二组加热丝 | L2 + N2 |
| 3 | 照明灯泡 | L3 + N3 |
| 4 | 排气扇电机 | L4 + N4 |
| 5 | 公共零线池 | 所有N极汇总点 |
| 6 | 金属外壳接地| PE（黄绿双色线） |
📌 关键技巧：若发现多根蓝色线汇聚于同一螺丝孔位，说明这是集中式零线接法,此时只需将所有蓝色线头剥皮后插入该孔并拧紧即可。

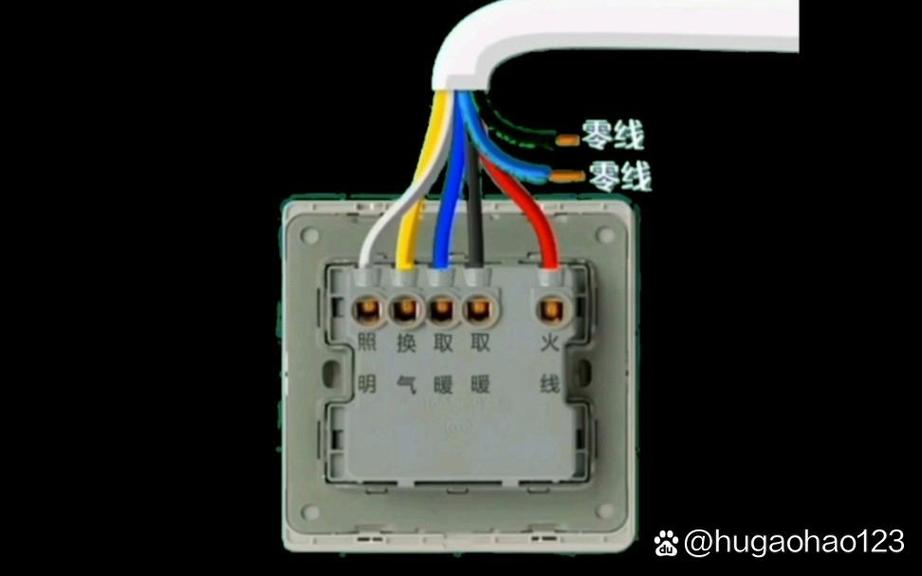

Step 3：天花板预埋盒内的连线规则
假设从顶棚引出的电缆包含：
- 3根红色火线（对应三个独立负载）；
- 1根蓝色零线；
- 1根黄绿接地线。
则正确的对应关系应为：
| 浴霸接口 | 外部引入线颜色 | 操作方法 | |----------|----------------|------------------------------| | L1 | 红色 | 直接拧紧 | | N1 | 蓝色 | 插入公共零线端子 | | L2 | 红色 | 同上 | | N2 | 蓝色 | 同上 | | L3 | 红色 | 同上 | | N3 | 蓝色 | 同上 | | PE | 黄绿双色 | 牢固连接至金属安装支架 |
💡 进阶知识：某些高端机型采用串联式供电设计，即前一级开关断开后会影响后续电路通电状态，这种情况下建议优先连接主控板的输入端子,再逐级向下分配电能。
（图片来源网络，侵删）
常见错误案例分析
| 错误类型 | 现象 | 后果 | 解决方案 |
|---|---|---|---|
| 零线与地线反接 | 设备外壳带电 | 触电风险极高！ | 立即调换两条线位置 |
| 零线接触不良 | 间歇性熄火、闪烁 | 加速元件老化 | 重新压接并涂抹导电膏 |
| 未区分功能模块零线 | 某个功能失效 | 局部过热引发火灾隐患 | 按图纸严格分路连接 |
| 遗漏接地保护线 | 正常但存在安全隐患 | IEC标准强制要求接入 | 补充PE线至端子排 |
验收标准自查表
☑️ [ ] 所有蓝色零线均已可靠固定，无裸露铜丝；
☑️ [ ] 黄绿双色地线已直接连至浴霸金属壳体；
☑️ [ ] 各负载间保持适当间距，避免短路风险；
☑️ [ ] 通电前再次检查线路走向是否符合EMC规范；
☑️ [ ] 合闸后观察是否有异常噪音或焦糊味产生。
FAQs
Q1: 如果误将零线接到地线上会怎样？
A: 这是极其危险的错误！会导致以下问题：①当电路发生漏电时无法形成有效回路，空气开关不会跳闸；②设备外壳长期携带危险电压，随时可能引发触电事故,必须立即纠正接线顺序。
Q2: 为什么我家浴霸只有五根线却没有六根？
A: 可能存在两种可能性：①该型号采用共用零线设计（即多个负载共享同一根零线），此时只需确保所有蓝色线接入同一个零线端子即可；②缺失的是风扇调速专用的控制信号线，这类低端机型通常通过机械开关实现档位切换，不影响基本功能使用，建议
