连墙保护层垫块通常叫“导墙垫块”或“钢筋保护层垫块”，用于确保地下连续墙施工时钢筋与模板间保持规定

《地连墙保护层垫块：名称、作用及相关详解》

在地下连续墙（简称“地连墙”）的施工过程中，有一种至关重要却常被忽视的小部件——保护层垫块，它虽体积小巧，但却对整个工程的质量、耐久性以及结构安全有着不可估量的影响，了解其正确名称、功能特点、材质选择等方面的知识，对于从事相关工程建设的人员来说十分必要。

（图片来源网络，侵删）

地连墙保护层垫块的名称

地连墙保护层垫块通常被称为“钢筋保护层垫块”或“混凝土保护层垫块”，其主要作用是在浇筑混凝土时，保证钢筋与模板之间保持一定的间距，从而形成符合设计要求的混凝土保护层厚度，这个名称直接反映了它在地连墙结构中所承担的核心任务——确保钢筋被足够厚度的混凝土包裹，以防止钢筋锈蚀等问题的发生，进而延长结构的使用寿命。

序号	常见名称	解释说明
1	钢筋保护层垫块	强调该垫块主要用于维持钢筋与周围混凝土之间的特定距离，使钢筋处于合适的受保护位置，避免因距离过近导致钢筋外露或过远影响结构性能等情况出现。
2	混凝土保护层垫块	突出其在保障混凝土能够均匀覆盖钢筋表面，形成有效保护层方面的作用，从混凝土的角度阐述了垫块的功能意义。

地连墙保护层垫块的作用

（一）保证钢筋的耐久性

钢筋长期暴露在潮湿、腐蚀性环境中容易生锈，而生锈后的钢筋体积膨胀，会导致周围的混凝土开裂、剥落，严重影响结构的安全性和稳定性，通过使用保护层垫块，可以为钢筋提供一层坚实的混凝土屏障，阻止水分、氧气和其他腐蚀性物质与钢筋接触，大大减缓了钢筋的腐蚀速度，提高了整个结构的耐久性，在一些沿海城市的地下工程中，由于空气中盐分含量高，对钢筋的腐蚀性极强，此时准确设置保护层垫块就显得尤为重要，如果保护层厚度不足，短短几年内钢筋就可能严重锈蚀，危及建筑物的安全；而合理设置垫块后，结构的服役年限可以得到显著延长。

（二）控制结构受力状态

合适的混凝土保护层厚度有助于优化地连墙结构的受力分布,当保护层厚度恰当时，钢筋能够在混凝土的握裹作用下充分发挥其抗拉强度，与混凝土共同承担荷载，若保护层过薄，钢筋可能会过早地参与受力，甚至在局部产生应力集中现象，降低结构的承载能力；反之，若保护层过厚，则会造成材料的浪费，并且可能改变结构的计算简图，影响整体的稳定性，精确控制保护层厚度是确保地连墙结构安全可靠的关键因素之一，而保护层垫块正是实现这一目标的重要手段。

（三）便于施工质量控制

在施工现场,工人可以根据预先安装好的保护层垫块快速定位钢筋的位置，无需频繁测量和调整，大大提高了施工效率，这些明显的标记也方便监理人员进行检查验收，确保每一根钢筋都处于正确的位置，且保护层厚度符合设计要求，标准化生产的保护层垫块具有一致的形状和尺寸，有利于实现规模化施工和管理，减少人为因素导致的误差。

（图片来源网络，侵删）

地连墙保护层垫块的材质类型及特点

材质类型	特点	适用场景
水泥砂浆垫块	成本较低，制作工艺简单；具有一定的强度和稳定性，但脆性较大，容易破碎。	适用于一般地质条件下的小型工程或临时性结构，对垫块强度要求不高的情况。
塑料垫块	重量轻，耐腐蚀性好；柔韧性较强，不易损坏；颜色鲜艳，易于识别。	广泛应用于各类建筑工程中，尤其是在对美观有一定要求的场合，如城市轨道交通车站等公共建筑的地下部分。
金属垫块（如不锈钢）	强度高，耐久性强；可重复使用；但价格相对较高。	常用于大型桥梁基础、高层建筑地下室等重要结构部位，以及对垫块质量和可靠性要求极高的工程。

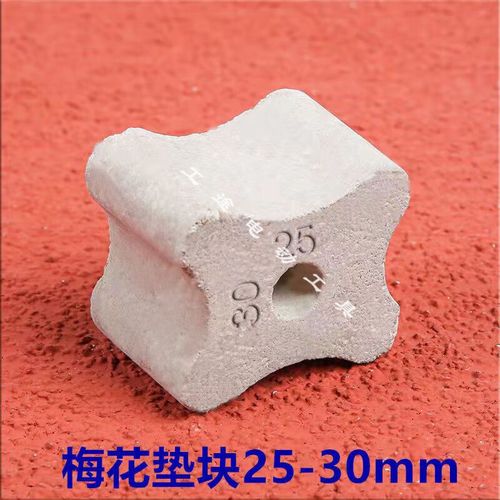

（一）水泥砂浆垫块

水泥砂浆垫块是由水泥、砂和水按一定比例混合制成的块状物，它的优点是原材料来源广泛，价格便宜，生产工艺相对简单，施工现场即可自行制作，这种垫块也存在明显的缺点，即脆性较大，在运输和使用过程中容易因碰撞而破碎，其精度相对较低，难以满足高精度要求的工程需要，在一些对垫块性能要求不高的小型工程或临时性结构中较为常用。

（二）塑料垫块

塑料垫块一般采用高强度工程塑料制成,具有重量轻、耐腐蚀性好、柔韧性强等优点，与水泥砂浆垫块相比，它不易损坏，即使在复杂的施工环境下也能保持良好的完整性，塑料垫块的颜色通常比较鲜艳，便于工人在施工过程中快速识别和定位，由于其优异的综合性能，塑料垫块已成为目前建筑工程中应用最广泛的保护层垫块之一，需要注意的是，部分低质量的塑料垫块可能存在老化变形的问题，在选择时应确保产品质量可靠。

（三）金属垫块（如不锈钢）

金属垫块主要以不锈钢为代表,它具有极高的强度和卓越的耐久性，能够承受较大的压力和摩擦力而不变形，与前两种材质相比，金属垫块的最大优势在于可重复使用，大大降低了工程成本，金属垫块的价格相对较高，一般会在其他类型垫块无法满足要求的特殊情况下使用，例如大型桥梁基础、高层建筑地下室等对结构和安全性能有严格要求的工程部位。

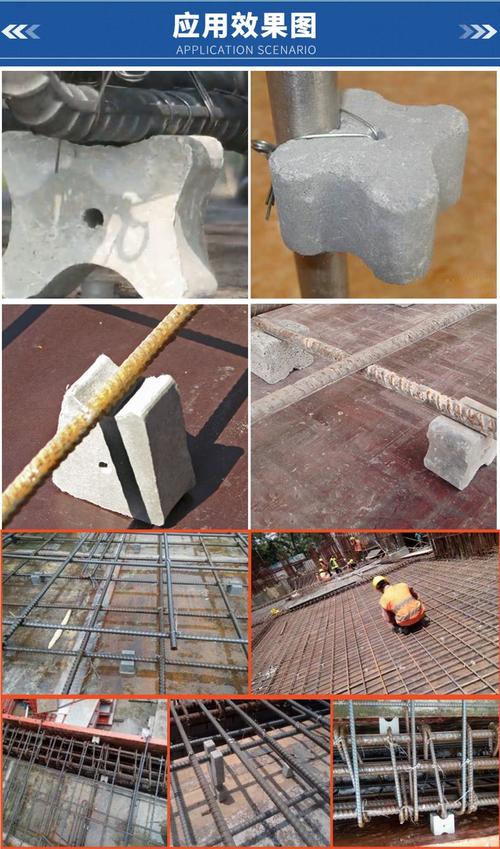

地连墙保护层垫块的安装要点

（一）布置原则

根据设计图纸确定垫块的位置和间距,垫块应均匀分布在钢筋骨架上，特别是在钢筋交叉点附近必须设置，以确保整个钢筋网都能得到有效支撑。
考虑施工方便性和可操作性,避免将垫块放置在难以到达或容易受到干扰的位置，在狭窄的空间内施工时，要合理安排垫块的位置，以免影响混凝土的浇筑质量。

（二）固定方式

绑扎法：使用细铁丝将垫块牢固地绑扎在钢筋上，这是最常用的固定方法之一，绑扎时要注意力度适中，既要保证垫块不会松动脱落，又不能损伤钢筋表面。
焊接法：对于一些特殊形状或位置的垫块，可以采用焊接的方式进行固定，但这种方法可能会对钢筋造成热影响区，降低钢筋的性能，因此在使用时需谨慎评估。
卡槽式安装：某些新型的保护层垫块设计有专门的卡槽结构，可以直接卡入钢筋之间，无需额外的固定措施，这种安装方式简单快捷，且不会对钢筋造成损伤，但要求垫块的设计精度高，制造工艺复杂。
