绘图仪是一种高精度的图形输出设备,广泛应用于工程设计、建筑制图、地理信息系统、广告制作、纺织印染等领域，它的核心功能是将计算机中的数字图形文件转化为物理介质上的图像或文字，具有高精度、高效率、高稳定性的特点，根据工作原理、应用场景和技术特点的不同，绘图仪可以分为多种类型，每种类型都有其独特的优势和适用范围，本文将详细介绍绘图仪的类型、核心技术、主要功能、应用领域以及选购要点，并附上相关问答，帮助读者全面了解绘图仪。
从工作原理来看,绘图仪主要分为笔式绘图仪和喷墨绘图仪两大类，笔式绘图仪是最早出现的绘图设备，通过控制绘图笔在介质上移动来绘制线条，类似于人工绘图的过程，根据结构不同，笔式绘图仪又可分为平板式和滚筒式两种，平板式绘图仪将介质固定在平板上，绘图笔在X轴和Y轴组成的平面内移动，适用于绘制中小型图纸，且介质厚度范围较广；滚筒式绘图仪则通过滚筒的旋转带动介质移动，绘图笔沿滚筒轴向移动，能够支持超长图纸的绘制，适合工程图纸输出，笔式绘图仪的优点是精度高、线条清晰，缺点是速度较慢，且只能绘制线条，无法实现色彩填充。

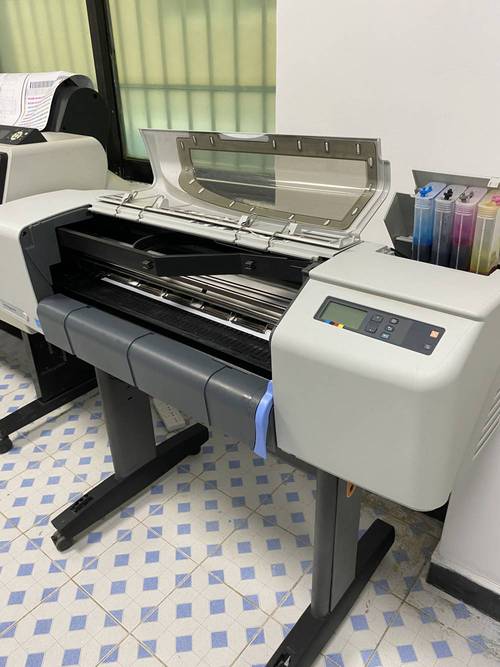

喷墨绘图仪是目前市场的主流产品,它通过喷头将墨滴喷射到介质上形成图像，类似于打印机的工作原理，根据喷头技术不同，喷墨绘图仪可分为热发泡式和压电式两种，热发泡式喷头通过加热使墨水产生气泡，将墨滴喷出，成本较低，但墨水易干涸，喷头寿命较短；压电式喷头则通过电压变化使压电材料变形，将墨滴喷出，精度更高，喷头寿命更长，且能使用水性、溶剂型、UV固化等多种墨水，喷墨绘图仪的优势在于色彩表现力强、速度快、支持多种介质，能够满足从线条图到彩色图像的各种输出需求。

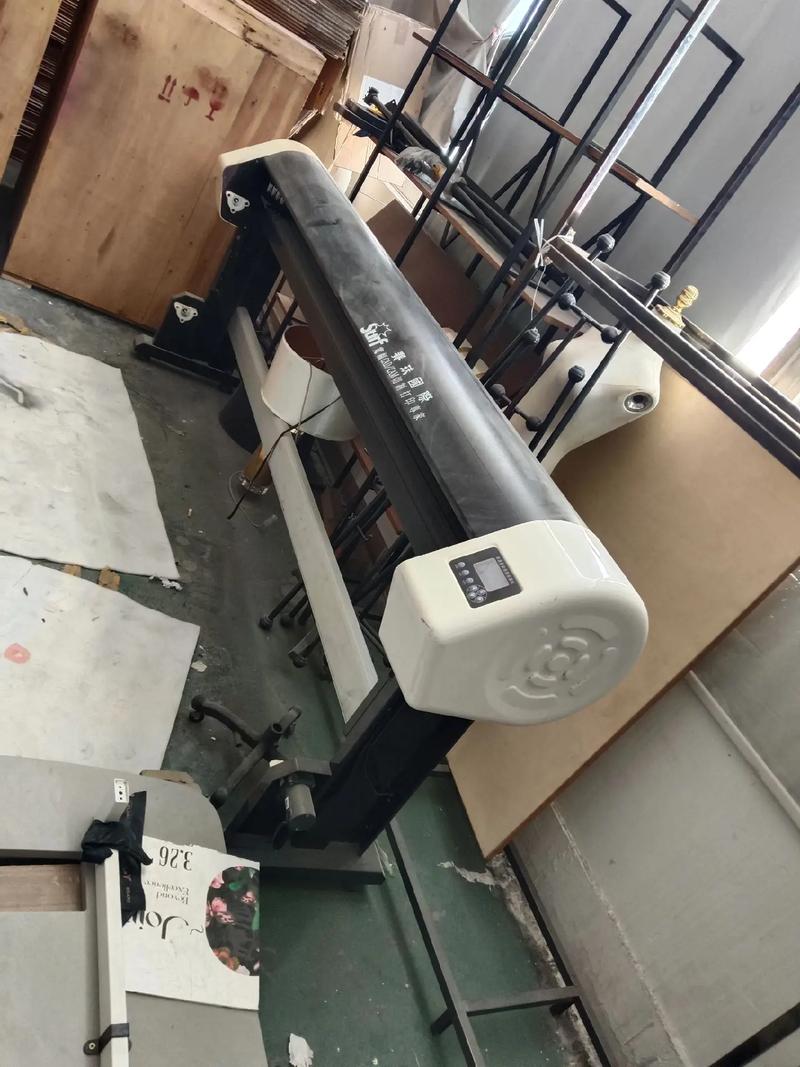

从应用场景来看,绘图仪又可分为通用绘图仪和专业绘图仪，通用绘图仪通常采用喷墨技术，适用于办公、教育等领域，输出尺寸一般为A3或A4，价格相对亲民；专业绘图仪则针对特定行业设计，如工程制图用的绘图仪支持大幅面输出（如A0、A1），精度可达0.1mm，且兼容CAD、GIS等专业软件；广告制作用的绘图仪则注重色彩还原度和介质适应性，可输出覆膜、背胶、布类等多种材料；纺织印染用的绘图仪则采用数码直喷技术，能够在面料上直接打印图案，无需制版。
绘图仪的核心技术包括高精度定位系统、高效喷墨技术和智能控制软件，高精度定位系统通常采用伺服电机和光栅编码器，确保绘图笔或喷头在移动过程中的定位精度，高端绘图仪的重复定位精度可达±0.01mm，高效喷墨技术方面，压电式喷头的喷孔数量可达数千个，喷射频率可达数十kHz，能够实现高速高精度输出，智能控制软件则负责处理图形文件，优化打印路径，调整墨水配比，支持多种色彩管理标准，如ICC色彩 profiles，确保输出颜色与屏幕显示一致。
在功能方面,现代绘图仪已具备多种智能化特性，自动介质识别功能可通过传感器检测介质类型和厚度，自动调整打印参数；边界检测功能可防止图像超出介质范围；断点续打功能在打印中断后可从断点处继续，避免浪费；网络打印功能支持多用户共享，提高设备利用率；部分高端绘图仪还支持PDF、JPEG等直接打印功能，无需连接电脑即可完成输出。
选购绘图仪时,需综合考虑输出尺寸、精度、速度、成本等因素，输出尺寸需根据实际需求选择，如工程设计常用A0或A1幅面，广告制作可能需要更宽的卷筒介质；精度方面，工程制图要求0.1mm以上，而图像输出可能需要更高精度；速度方面，喷墨绘图仪的打印速度通常以平方米/小时为单位，需在精度和速度之间找到平衡；成本包括设备购置成本、墨水/耗材成本、维护成本等，长期使用需考虑总拥有成本。
绘图仪的维护也至关重要,定期清洁喷头可防止堵塞，确保打印质量；避免在高温、高湿环境下使用，以延长设备寿命；选择原厂耗材可保证兼容性和输出效果，避免因劣质墨水导致的设备故障，对于专业用户，建议定期进行校准，以确保长期保持高精度输出。
绘图仪作为数字化设计与物理输出之间的桥梁,其技术发展和应用场景的拓展，为各行业提供了高效、精准的图形解决方案，随着智能制造和数字孪生概念的普及，绘图仪将进一步与3D打印、人工智能等技术融合，实现从2D绘图到3D建模、从静态输出到动态交互的升级，为更多领域带来创新可能。
相关问答FAQs
-
问：绘图仪和打印机有什么区别？
答：绘图仪和打印机的主要区别在于工作原理和应用场景，绘图仪主要用于输出大幅面、高精度的矢量图形（如工程图纸、地图），支持多种介质，精度通常高于普通打印机；而打印机主要用于办公文档、照片等输出，幅面较小（一般为A4或A3），侧重于文字和图像的快速打印，绘图仪多采用喷墨或笔式技术，而打印机则以激光、喷墨为主。 -
问：如何选择适合工程制图的绘图仪？
答：选择工程制图绘图仪时，需关注以下几点：一是输出幅面，根据图纸尺寸选择A0、A1等规格；二是精度，确保定位精度不低于0.1mm，线条清晰度符合标准；三是兼容性，支持CAD、GIS等专业软件，并具备HP-GL、HP-GL/2等绘图语言；四是介质适应性，可支持普通纸、硫酸纸、胶片等工程常用介质；五是售后服务，优先选择提供上门校准、维修服务的品牌，以保证长期使用稳定性。
