最新开关的接线方法需要根据开关类型（单控、双控、多控、智能开关等）和线路设计规范进行操作，不同场景下的接线步骤和注意事项存在差异，以下是各类最新开关的详细接线指南，涵盖传统开关与智能开关的常见类型,并附安全提示和故障排查要点。

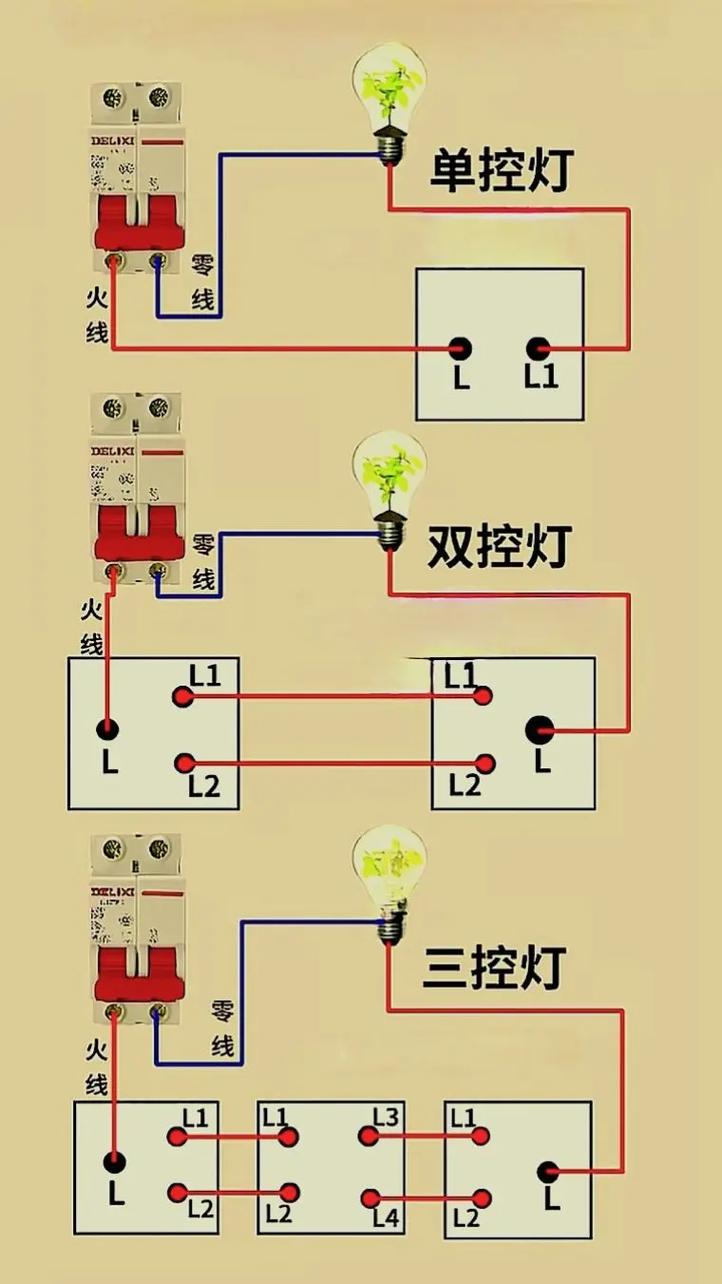

单控开关接线（最基础类型）
单控开关用于控制一个灯具或其他电器，一个开关控制一个负载，接线相对简单。
工具准备：螺丝刀、剥线钳、电工胶布、试电笔（需确认断电）。
接线步骤：
- 断电操作：关闭对应空气开关，用试电笔检测火线确认无电。
- 线缆处理：预留开关接线盒内的电线通常为三根：火线（L，红/棕/黑色）、零线（N，蓝/灰色）、地线（E，黄绿双色），单控开关仅需连接火线和负载线，零线和地线通常不接入开关。

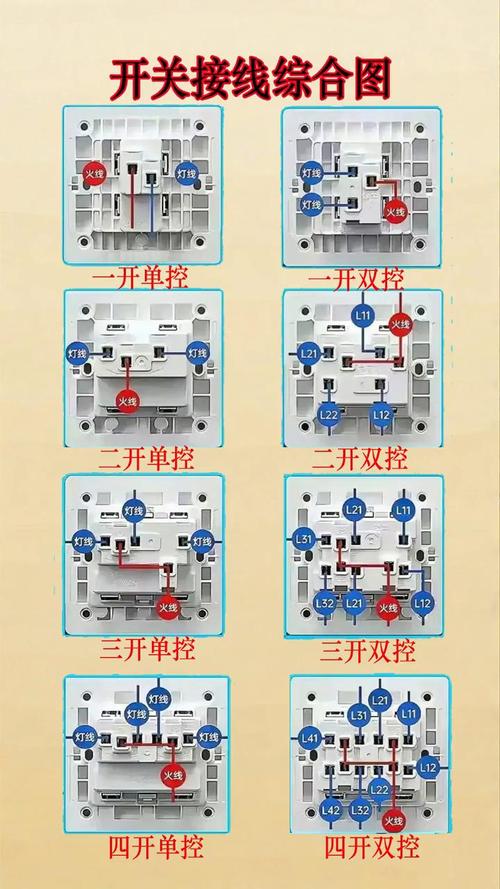

- 接线端子识别：最新单控开关通常有三个接线端子，标识为“L”（火线输入）、“L1”（火线输出，接灯具）、“⚡”（接地端子，部分开关无此标识）。
- 接线操作：
- 火线（L）接入“L”端子，用螺丝刀拧紧固定；
- 从灯具引出的控制线（负载线）接入“L1”端子；
- 若开关带接地端子，将地线（E）接入“⚡”端子，无地线则忽略（但规范要求必须接地）。
- 测试：安装开关面板后,通电测试开关是否能控制灯具亮灭。
注意事项：
- 禁止零线接入开关端子，否则会导致开关失效或短路；
- 地线必须连接，防止漏电风险；
- 线缆铜芯需完全插入端子,避免虚接。

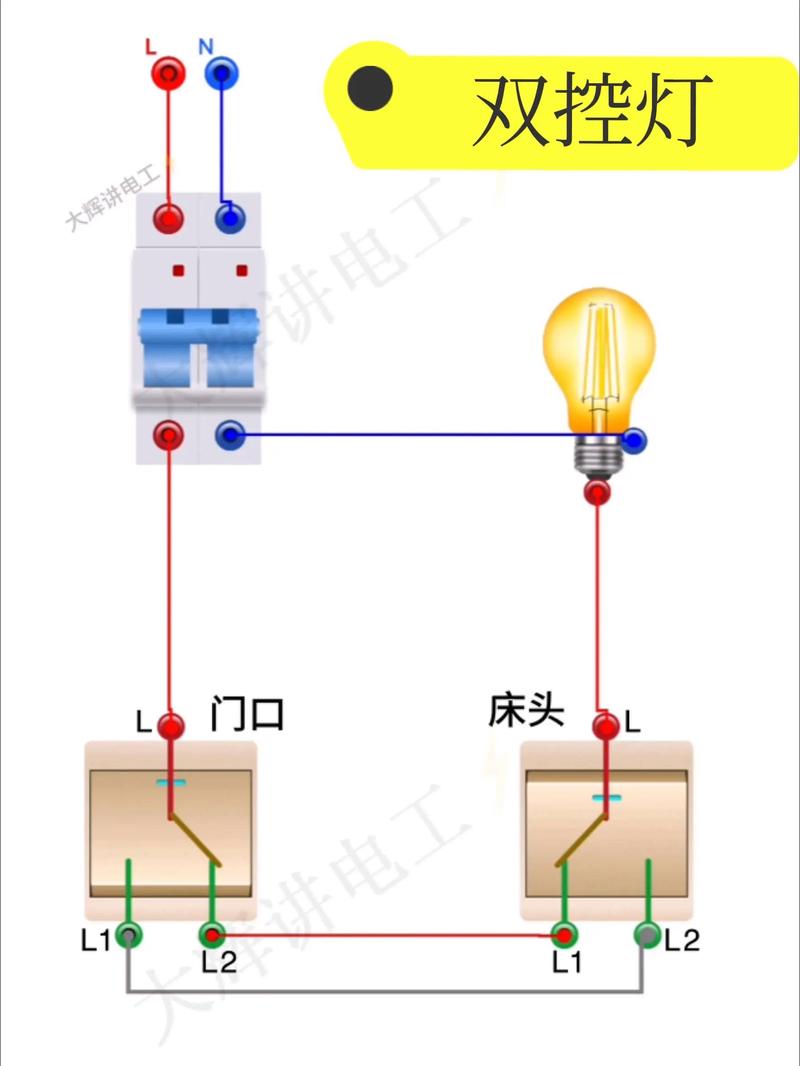

双控开关接线（两地控制同一灯具）
双控开关用于两个位置（如楼梯上下、走廊两端）控制同一灯具，需配合两个双控开关完成。
核心原理：采用“单联双控”开关，内部结构为“COM”（公共端）、“L1”“L2”（交叉端子），通过两个开关之间的“控制线”（通常为2根，如黄/绿线）实现功能切换。
接线步骤：
- 线缆规划：需从电源盒引出1根火线（L）、1根零线（N）、1根地线（E）；两个开关盒之间需拉2根控制线（记为A线、B线）。
- 第一个开关（近电源端）接线：
- 火线（L）接入“COM”端子；
- A线接入“L1”，B线接入“L2”。
- 第二个开关（远电源端）接线：
- A线接入“L1”，B线接入“L2”；
- 从“COM”端子引出线接灯具。
- 零线与地线处理：零线（N）和地线（E）在电源盒直接并联至灯具，不经过开关。
接线示意图：
| 开关位置 | 接线端子 | 连接对象 |
|----------|----------|----------|
| 开关1 | COM | 电源火线（L） |
| 开关1 | L1 | 控制线A |
| 开关1 | L2 | 控制线B |
| 开关2 | COM | 灯具负载线 |
| 开关2 | L1 | 控制线A |
| 开关2 | L2 | 控制线B |
注意事项：
- 控制线A和B在两个开关中的“L1”“L2”必须交叉连接，否则无法实现双控；
- 禁止将控制线与火线/零线混接,否则可能短路。
多控开关接线（三地及以上控制）
多控开关（如三控、四控）需配合“双控开关+中间开关（多控开关）”使用，中间开关无COM端子，通过内部交叉触点实现信号传递。
典型配置（三控）：两个双控开关+一个中间开关。
接线步骤：
- 中间开关接线：中间开关有4个端子（L1、L1'、L2、L2'），需将两个双控开关之间的控制线分别接入“L1-L1'”和“L2-L2'”，形成交叉通路。
- 双控开关接线：与普通双控开关相同，但需将中间开关视为“第二个双控开关”的延伸。
- 线缆要求：中间开关与两侧双控开关之间需各拉2根控制线，共4根线（区别于双控的2根）。
注意事项：
- 中间开关必须安装在双控开关之间，不可直接连接电源；
- 多控开关接线复杂,建议参考产品说明书或由电工操作。
智能开关接线（WiFi/蓝牙/语音控制）
智能开关支持远程控制、定时等功能，需额外连接零线和地线，部分型号需中性线（N）供电。
常见类型及接线：
- 单极智能开关（仅控制火线）：
- 接线方式与传统单控开关相同，但需额外接入零线（N）为芯片供电；
- 端子通常为“L”（火线输入）、“L1”（负载输出）、“N”（零线）、“⚡”（地线）。
- 零火智能开关（需零火线）：
- 必须接入零线（N），否则无法工作；
- 接线：“L”接火线，“N”接零线，“L1”接灯具，“⚡”接地线。
- 单火智能开关（无需零线，适用于旧改造）：
- 仅接入火线，通过内部电容取电，但可能存在兼容性问题（如LED灯闪烁）；
- 接线：“L”接火线，“L1”接灯具，无需零线。
智能开关特殊要求：
- 零线必须可靠连接，否则开关无法启动；
- 地线必须接地，防止静电损坏电路；
- 部分智能开关需配置中性线（N）,接线前需确认线盒是否有零线。
接线安全规范与故障排查
- 安全规范：
- 所有接线必须在断电后进行，并悬挂“禁止合闸”标识；
- 线缆铜芯剥皮长度控制在8-10mm，避免过长导致短路；
- 开关固定时需保持水平，面板与墙面无缝隙。
- 常见故障排查：
- 开关失灵：检查火线是否接对端子，零线是否误接入开关；
- 灯具不亮：排查灯泡是否损坏，零线是否接通，地线是否短路；
- 智能开关无法联网：确认WiFi信号强度，重置开关后重新配网,检查零线是否接牢。
相关问答FAQs
Q1：双控开关接线后，一个开关控制正常，另一个无法使用，是什么原因？
A：可能是控制线（A线或B线）在第二个开关中接反，需关闭电源，将第二个开关的“L1”和“L2”端子上的控制线对调位置，确保与第一个开关的接线交叉对应，若仍无效,需检查控制线是否中途断裂或短路。
Q2：安装智能开关时，线盒中没有零线，如何处理？
A：若线盒中确实无零线，可选择以下方案：①更换为“单火智能开关”，但需注意部分灯具（如LED）可能因电流过小导致闪烁；②重新布线，从附近插座引出零线至开关盒；③放弃智能开关，改用无线遥控开关（需额外接收器），不建议违规操作（如借用地线作为零线）,以免引发安全隐患。
