挂炉下面点火的部件叫燃烧器，它负责点燃燃气以产生热量，是壁挂炉实现供暖和热水功能
壁挂炉下面点火装置全解析在众多家庭采暖设备中,壁挂炉以其高效、便捷等优势备受青睐，而位于壁挂炉下方负责点火的关键部件有着特定的名称——点火器，它是整个燃烧系统启动的重要环节，犹如一把钥匙，开启了壁挂炉正常工作的大门，这个看似不起眼的小装置，却承载着确保安全、稳定点火以及高效运行等诸多重要使命。
| 部件名称 | 主要功能 | 工作原理简述 |
|---|---|---|
| 点火器 | 点燃燃气与空气混合后的可燃气体混合物，使燃烧室内形成稳定的火焰 | 通过电极产生高压电火花，瞬间击穿空气间隙，引燃从喷嘴喷出的燃气 空气预混气 |

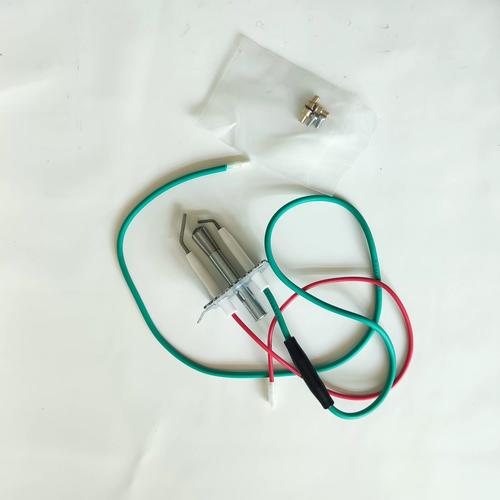

结构组成
（一）电极部分
- 中心电极：这是产生电火花的核心元件之一，通常由耐高温且导电性良好的金属材料制成，如镍铬合金等，其形状一般为细长的针状或棒状，精准地对准燃气出口附近的位置，当施加足够电压时，中心电极会向周围的接地电极释放电流，从而形成电弧放电现象，产生高温的电火花。
- 接地电极：与中心电极相互配合，共同构成一个完整的回路，它同样具备优良的导电性能和一定的机械强度，以保证在使用过程中的稳定性，接地电极的位置设计得十分巧妙，既要保证与中心电极之间有合适的距离以产生有效的电火花，又要考虑到安装空间和其他组件的布局。
（二）高压发生装置
为了能够在电极两端产生足够强的电压来击穿空气产生电火花,需要一个专门的高压发生器，常见的有电子变压器式和压电陶瓷式两种类型，电子变压器式的工作原理是基于电磁感应原理，将低电压交流电转换为高电压脉冲信号输送给电极；而压电陶瓷式则是利用材料的压电效应，当受到外力作用时产生电荷位移，进而形成高压放电，这两种方式各有特点，在不同的壁挂炉型号中得到应用。
（三）控制电路模块
控制电路是整个点火系统的“大脑”，负责协调各个部分的工作顺序和时机，它接收来自主板的信号指令，判断是否满足点火条件（如检测到有燃气供应、风机正常运转等），一旦确认无误，便会向高压发生装置发送触发信号，启动点火过程，它还具备故障监测功能，如果在规定时间内未能成功点火或者出现异常情况（如短路、断路等），会及时反馈错误信息并采取相应的保护措施。
工作流程详解
- 待机状态：此时点火器处于休眠模式，各元器件均未通电工作，但控制系统仍在持续监测外部环境参数和内部运行状态，等待合适的时机被唤醒。
- 启动准备阶段：当用户开启热水需求或供暖模式后，壁挂炉主控板首先检查各项安全指标是否符合要求（例如水压是否正常、燃气阀门是否打开等），若一切正常，则向点火器发出预备信号，使其进入预充电状态。
- 点火执行阶段：接到指令后的点火器迅速激活高压发生装置，使中心电极与接地电极之间产生强烈的电火花，燃气比例阀按照预设的比例调节燃气流量，并将其送入燃烧室与预先进入的空气充分混合，电火花成功地将混合气体点燃，形成初始火焰。
- 火焰检测与稳定阶段：一旦火焰建立起来，光敏传感器或其他类型的火焰探测器会立即捕捉到这一信号，并将其传输回控制电路，控制系统根据反馈的信息调整燃气供应量和风机转速，确保火焰能够保持稳定燃烧，避免出现脱火或回火等危险情况。
常见故障及排除方法
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 无法点火 | 电极积碳严重导致导电不良；高压线损坏；控制电路故障；燃气不足或供应中断 | 清洁电极表面；更换损坏的高压线；检修或更换控制电路板；检查燃气管道是否畅通并确保有足够气压 |
| 点火后立即熄灭 | 火焰感应针位置不当或脏污；燃气压力过高或过低；风机风速不合适影响空气供给 | 调整火焰感应针位置并清理其表面；调节燃气减压阀使压力适中；适当调整风机转速以满足最佳空气配比 |
| 频繁打火但不着火 | 点火能量不足（如电池电量低）；电极间距过大；燃气成分变化超出适用范围 | 更换新电池；微调电极间距至合适范围；联系专业人员进行燃气成分分析并根据结果做出相应调整 |
维护保养要点
- 定期清洁：由于长期暴露在燃烧产生的灰尘环境中，电极容易积累污垢，影响导电性和点火效果，建议每隔几个月就对电极进行一次彻底清洁，可以使用干净的软布擦拭或用专用清洁剂清洗，也要清理燃烧室内部的杂质和残留物，保持通风良好。
- 检查连接线路：松动或老化的电线可能导致接触不良甚至断路等问题，定期检查点火器的接线端子是否牢固可靠，如有松动应及时紧固；对于绝缘层破损严重的导线要予以更换，防止漏电事故发生。
- 测试性能：每年至少进行一次全面的功能性测试，包括模拟各种工况下的点火试验、火焰稳定性测试等，通过专业的检测工具和方法评估点火器的工作情况，及时发现潜在问题并进行修复。
相关问题与解答
为什么有时候壁挂炉会出现多次点火才能成功的情况？
答：这种情况可能是由于多种因素造成的，可能是电极表面积累了较多的灰尘或油污，导致第一次点火时的电火花能量不足以完全引燃燃气混合物，也可能是燃气供应不稳定，比如管道内有空气堵塞或者燃气表故障等原因造成瞬间供气量不足，如果风机工作不正常，无法提供合适的空气量参与燃烧反应，也会影响点火成功率，针对这些问题，可以先尝试清洁电极和燃烧室，检查燃气管道是否畅通无阻，以及确认风机运转是否正常，若问题依旧存在，则需要进一步排查其他可能的原因，必要时请专业技术人员上门维修。
如何判断点火器是否需要更换？
答：可以从以下几个方面来判断点火器是否需要更换：一是观察点火时的电火花强度和颜色，正常的电火花应该是明亮蓝色的，并且具有一定的长度和力度，如果发现电火花微弱发黄或者根本没有电火花产生，说明电极已经磨损严重或者内部电路出现问题，需要考虑更换新的点火器，二是注意点火失败的频率，如果在正常使用过程中经常出现点火困难的情况，即使经过清洁和维护也无法改善，那么很可能是点火器老化失效所致，三是检查点火器的外观是否有明显的损坏迹象，如裂纹、变形等，一旦发现这些情况，为了确保安全和使用效果，应该尽快更换新的点火器
