方筒灯安装示意图步骤是什么？

99ANYc3cd6 光电产品 2025-10-31 7

下面我将为您提供一份非常详细的图文并茂式安装指南,包括准备工作、详细步骤、示意图和关键注意事项。

第一部分：安装前准备

在开始之前,请准备好以下工具和材料：

（图片来源网络，侵删）

所需工具：

人字梯或稳固的椅子：用于安全地够到天花板。
螺丝刀：十字和一字螺丝刀都可能用到。
卷尺：用于测量和定位。
铅笔：用于在天花板上标记钻孔点。
电钻：用于在天花板和龙骨上钻孔。
冲击钻头：如果是在混凝土天花板上，需要使用冲击钻。
木工钻头：用于在木龙骨上钻孔。
剥线钳：用于剥开电线外皮。
绝缘电工胶带：用于包裹电线接头。
试电笔：（极其重要！） 用于确认电源是否已切断。

所需材料：

方筒灯：您购买的灯具。
合适的灯具接线盒：这是安装在天花板内部、用于固定灯具和接线的盒子，通常灯具会附带，或者您需要根据天花板的材质（石膏板、混凝土、吊顶龙骨）购买专用的。
电线：如果原有电线长度不够，可能需要延长线（建议使用三色软线：黄绿双色为地线，蓝色为零线，红色/棕色为火线）。

第二部分：安装步骤详解（带示意图）

整个过程可以分为三个阶段：准备工作 -> 安装灯具 -> 连接电源 -> 调试。

准备工作（安全第一！）

步骤1：确认并切断电源！ 这是最最关键的一步，绝对不能省略。

（图片来源网络，侵删）

找到您家配电箱的总开关或对应房间的空气开关。
将其关闭。
使用试电笔，在您计划安装方筒灯的天花板原有电线或插座上，确认电路中完全没有电压。

安装灯具

步骤2：在天花板上开孔

方筒灯的包装盒内通常会提供一个开孔纸板或开孔模板。
将模板贴在天花板您想要安装的位置,确保水平。
用铅笔沿着模板上的内圈轮廓,在天花板上画好切割线。
使用美工刀或小锯条,沿着画好的线切割出方孔，洞口大小要和灯体尺寸匹配。

步骤3：安装接线盒

切断电源后,在天花板开好的洞口内部，找到合适的结构来固定接线盒。
- 如果是石膏板吊顶：接线盒通常有弹簧片或翻边，可以直接卡在洞口内。
- 如果是混凝土实心顶：需要在钻孔后，使用膨胀螺栓将接线盒牢固地固定在天花板上。
- 如果是轻钢龙骨吊顶：需要使用专用的龙骨卡或拉爆螺丝，将接线盒固定在龙骨上。
确保接线盒安装得非常牢固,能够承受灯具的重量。

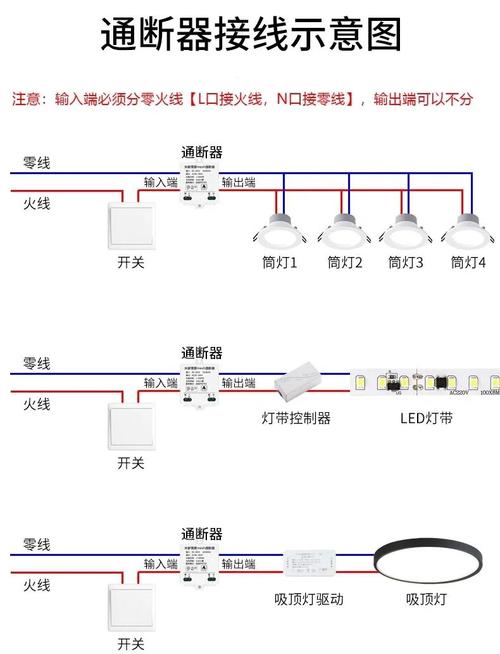

步骤4：连接电线

小心地将天花板预留的电线（通常为火线L、零线N、地线PE）穿过接线盒的预留孔。
打开方筒灯的接线端子盖板,您会看到三个或四个接线柱。
按照颜色和标识进行连接：
- 火线 (L)：通常为红色、棕色或黄色的线，连接到接线盒上标有 “L” 或 “火线” 的接线柱。
- 零线 (N)：通常为蓝色或黑色的线，连接到接线盒上标有 “N” 或 “零线” 的接线柱。
- 地线 (PE)：通常为黄绿双色的线，这是安全线，必须连接！连接到接线盒上标有 (地线符号) 或 “地线” 的接线柱。
如果连接不牢固，请使用剥线钳将线头剥得稍长一些，然后拧紧螺丝。
如果电线是分色的，请务必对应好。

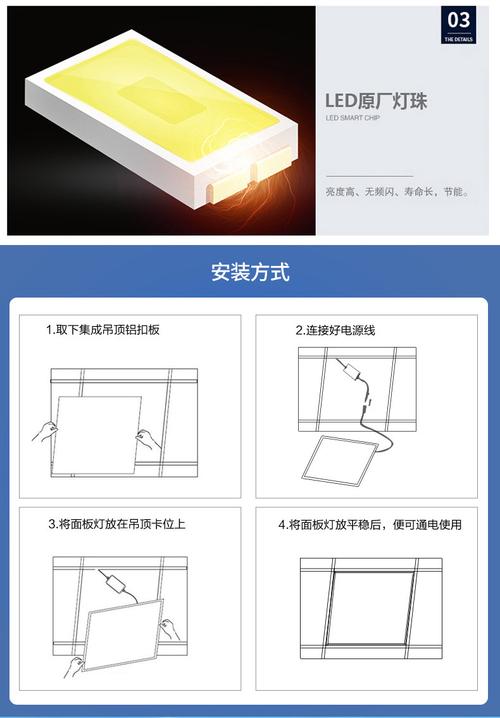

步骤5：固定灯具

（图片来源网络，侵删）

将连接好的电线小心地塞回接线盒内。
将方筒灯的灯体对准天花板上的方孔,向上推入。
大部分方筒灯都采用弹簧卡扣或压片的固定方式。
- 对于弹簧卡扣：将灯体推入后，灯体两侧的金属弹片会自动弹开，卡住天花板的背面，然后轻轻向下拉一下灯体，确保已卡紧。
- 对于压片：将灯体推入后，旋转灯体，使其背面的压片展开并卡住天花板。
如果灯体有装饰圈,最后将装饰圈扣上，遮住天花板与灯体的缝隙。

第三部分：示意图总结

这是一个简化的流程示意图,帮助您快速理解整个过程：

graph TD
    A[准备工作: 关闭电源并确认] --> B[在天花板上开孔];
    B --> C[在洞口内牢固安装接线盒];
    C --> D[连接电线: L-L, N-N, PE-⏚];
    D --> E[将电线塞回接线盒];
    E --> F[将灯体推入天花板开孔];
    F --> G[展开卡扣或压片固定灯体];
    G --> H[安装装饰圈];
    H --> I[合上配电箱开关, 测试灯光];
