向轮座规格按承载重量、轮径尺寸、安装孔距及转向角度等参数

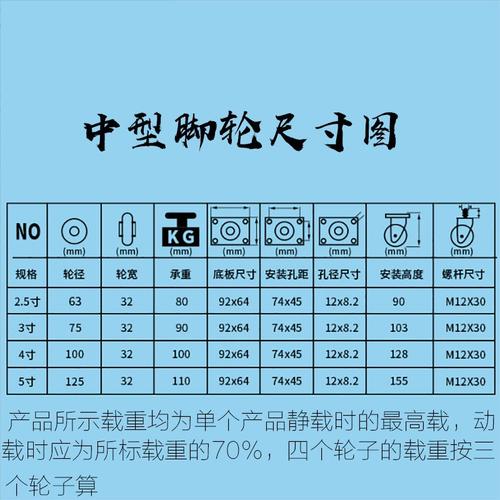

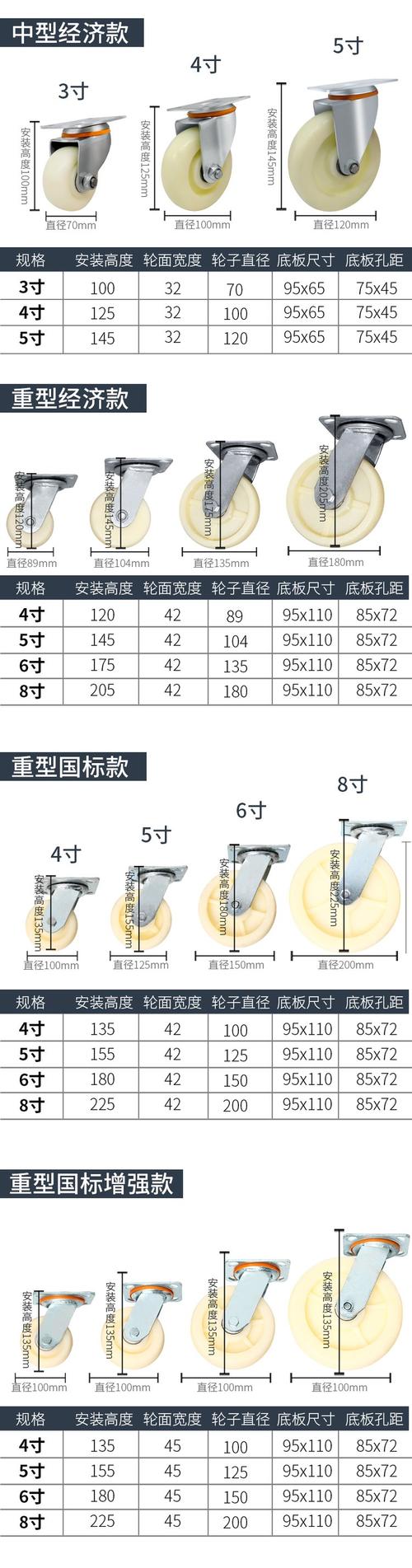

核心参数定义与计算公式
静态载荷分配
每个万向轮需承担的总重量为设备总质量除以轮子数量，若设备重500kg且使用4个万向轮，则单轮理论负载为：
✅ 单轮负载 = 总重量 / 轮数 → 500kg÷4=125kg/轮
实际选型时建议留出安全余量（通常按理论值的1.5~2倍选取），以应对冲击载荷或不均匀受力情况，例如上述案例应选择额定载荷≥250kg的轮子。
| 应用场景 | 推荐安全系数 | 示例说明 |
|---|---|---|
| 平稳地面 | ×1.5 | 办公室家具移动 |
| 颠簸路面 | ×2.0 | 工业厂房内物流运输车 |
| 高频震动环境 | ×3.0 | 自动化产线的AGV小车 |
动态应力校核
当设备加速/减速时会产生惯性力矩，需验证支架结构的抗弯强度，以矩形钢管材质为例：
🔹 弯矩公式 M = F×L（F为等效集中力，L为力臂长度）
🔹 截面模量 Z = (bh³)/6（b宽×h高）
🔹 最大正应力σ_max = M/Z ≤ [σ]材料许用应力
假设某支架承受瞬时冲击力达800N，跨距L=30cm，选用40×40mm方管（壁厚3mm）：
- 实际截面积≈(40²−(40−2×3)²)=约216mm² → 转化为米制单位后重新计算更精准
- 建议通过有限元分析软件（如SolidWorks Simulation）进行三维建模仿真,确保薄弱部位无塑性变形风险。
几何尺寸链匹配
| 参数类型 | 关联部件 | 设计要点 |
|---|---|---|
| 安装孔位 | 设备底盘/框架 | 孔距公差控制在±0.5mm以内 |
| 高度调节范围 | 地面平整度补偿 | H_min≤地面凸起高度+5mm；H_max≥门槛高度−缓冲间隙 |
| 旋转半径 | 通道宽度限制 | R≤(通道宽−车身宽)/2−安全间隙 |
| 轴承中心距 | 双轮并排布局稳定性 | D≥√(W²+L²)/n（W车身宽度，L长度） |
典型错误案例：某仓储笼车因未考虑仓库门框转弯半径，导致转弯时外侧轮子刮擦门柱——根源在于万向轮旋转中心轨迹超出有效通行区域。
材料选型策略
根据工作环境差异选择对应材质组合： | 环境特征 | 优选方案 | 优势说明 | |------------------|--------------------------|-------------------------------| | 干燥洁净车间 | 铝合金+工程塑料衬套 | 轻量化&低噪音 | | 潮湿腐蚀场所 | 不锈钢304+硅胶密封圈 | IP65防护等级 | | 高温工况(>150℃) | 铸钢渗碳淬火处理 | 热膨胀系数匹配性好 | | 低温极寒地区 | Q235D低温钢 | -40℃冲击功≥27J |
特殊场景强化设计：医疗设备用的抗菌型尼龙轮叉、食品机械专用的FDA认证聚氨酯胎面等。
标准化接口规范
国际通用的安装接口主要有三类：
🔍 螺纹连接式 M8/M10标准粗牙螺纹，配合平垫圈和弹簧垫片防松脱
🔍 快拆插销式 Φ12mm销轴+R型挡圈结构，适用于频繁拆装场景
🔍 法兰螺栓固定式 ISO7736标准法兰盘，通过4颗M6螺钉对角紧固
注意不同厂商可能存在细微差异，建议索要3D模型图纸确认配合尺寸，例如某品牌标注的"M8螺纹"实测大径达8.2mm,直接导致非标件无法装入。
典型行业应用对照表
| 行业领域 | 典型设备类型 | 推荐配置方案 | 特殊要求 |
|---|---|---|---|
| 医疗器械 | 手术台移动基座 | φ150mm静音双轴承轮+电磁制动器 | ESD防静电表面处理 |
| 舞台灯光设备 | LED大屏升降架 | 可调节高度范围300~600mm气动杆支撑 | 零间隙平滑转动 |
| 实验室仪器 | 精密光学平台 | ±0.1°微调功能的阻尼铰链机构 | 振动传递率<0.05g |
| 军工方舱 | 野战指挥车扩展单元 | 越野花纹胎面+沙尘密封设计 | MIL-STD-810G环境适应性测试 |
常见误区规避指南
⚠️ 误区1：只看标称载荷忽略动态效应
纠正措施：对带有悬臂结构的设备（如叉车属具），必须计算力矩放大效应下的等效载荷，例如2米长杠杆端部挂载100kg货物时,支点处的实际受力可达500kg以上。
⚠️ 误区2：盲目追求低成本铸铁件
风险警示：劣质再生铁铸造件可能存在砂眼缺陷，在盐雾试验中24小时内即出现锈蚀渗透，导致结构失效,建议选用QT450球墨铸铁并通过超声波探伤检测。
⚠️ 误区3：忽视温度漂移影响
案例教训：北方冬季户外使用的设备若采用普通橡胶轮胎，会因低温硬化导致滚动阻力激增3倍以上,此时应切换为丁腈橡胶配方胎面。
FAQs
Q1: 如果现有设备的万向轮总是发出尖锐噪音怎么办？
A: 可能原因包括：①轴承缺油干摩擦；②杂质进入滚道；③负载超过设计极限，解决步骤：先清理异物并加注高温润滑脂（如NLGI#2），若无效则检查是否超载运行，必要时更换更大容量的轮组,仍无法改善时建议加装减震垫片吸收高频振动。
Q2: 如何判断旧款万向轮是否需要立即更换？
A: 三个判定标准：①可见裂纹或变形＞2mm；②转动阻滞力矩＞0.5N·m；③累计行驶里程超过制造商规定的大修周期（一般为5000km），达到任一条件即应停机检修，避免突发
