浴霸安装接线怎么接？

第一部分：安装前的准备工作

工具与材料准备

• 工具：
  • 电工工具：螺丝刀（十字、一字）、剥线钳、尖嘴钳、万用表（必备！测电压和通断）、电工胶带（高压防水型）。
  • 安装工具：冲击钻、水平仪、卷尺、铅笔、人字梯。
• 材料：
  • 浴霸主机（已购买）
  • 专用浴霸接线盒（通常浴霸会附带,或需单独购买）
  • 5mm² 或 2.5mm² 的三芯或五芯国标电缆（具体看浴霸功率和电线规格，功率大用2.5mm²）
  • 防水石膏板或铝扣板（用于吊顶开孔和安装）
  • 螺丝、膨胀管等紧固件

安全准备（极其重要！）

1. 断电！断电！断电！
   • 找到您家的总电闸，将通往卫生间和厨房的回路开关全部拉下。
   • 为了防止他人误合闸，最好在总电闸处挂上“正在维修，请勿合闸”的警示牌。
2. 验电确认：
   • 使用万用表，调至交流电压档（AC 750V或更高）。
   • 将表笔插入您准备接线的插座或预留的电线线头中。
   • 如果万用表显示有电压（如220V），说明电闸没拉掉，必须重新检查，直到确认完全无电压为止。

第二部分：浴霸接线详解

浴霸的接线核心在于正确识别电线颜色并对应连接。

认识浴霸的电线接口

浴霸背后会有一个接线端子盒，里面有多个接线柱，并标有清晰的字母或符号,常见标识如下：

• L (Line / 火线)：连接电源的火线。
• N (Neutral / 零线)：连接电源的零线。
• ⏚ (PE / Ground / 地线)：连接电源的地线（黄绿双色线）。这是安全生命线，必须接！
• N1 / N2 / ... (或其他编号)：控制不同功能（如照明、排气）的零线，有些浴霸采用控制火线，有些则控制零线,请务必以产品说明书为准。
• 1 / 2 / 3 / 4 (或其他数字)：连接墙壁开关的控制线，这些是多控开关的控制线，本身不带电,只是传递开关信号。

认识电源线的颜色

中国的标准电线颜色为：

• 火线 (L)：红色、棕色或黄色
• 零线 (N)：蓝色或黑色
• 地线 (PE)：黄绿双色（这是国际标准,不可用其他颜色替代）

核心接线步骤

使用原浴霸的专用开关（最常见）

这种开关通常是一个五联开关（1个总开 + 4个功能键）,直接控制浴霸的各项功能。

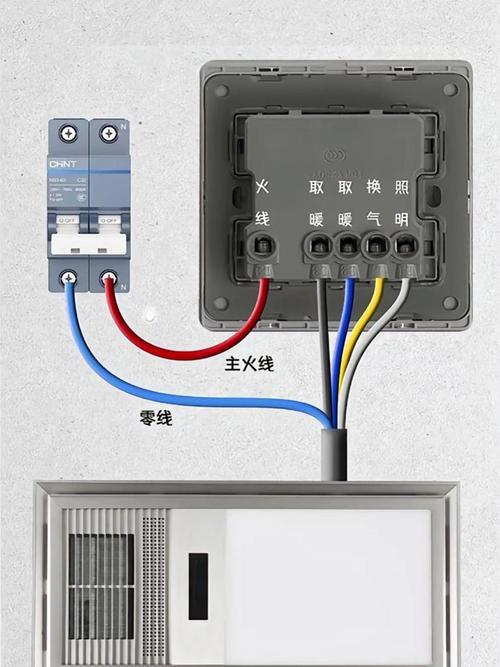

1. 连接主电源线 (L, N, ⏚)


   （图片来源网络，侵删）
   • 地线 (⏚)：将电源线的黄绿双色地线，牢固地连接到浴霸接线盒上的⏚ (PE) 端子，这是安全的第一道防线,必须接好。
   • 零线：将电源线的蓝色零线，连接到浴霸接线盒上的N (零线) 端子。
   • 火线：将电源线的红色火线，连接到浴霸接线盒上的L (火线) 端子。

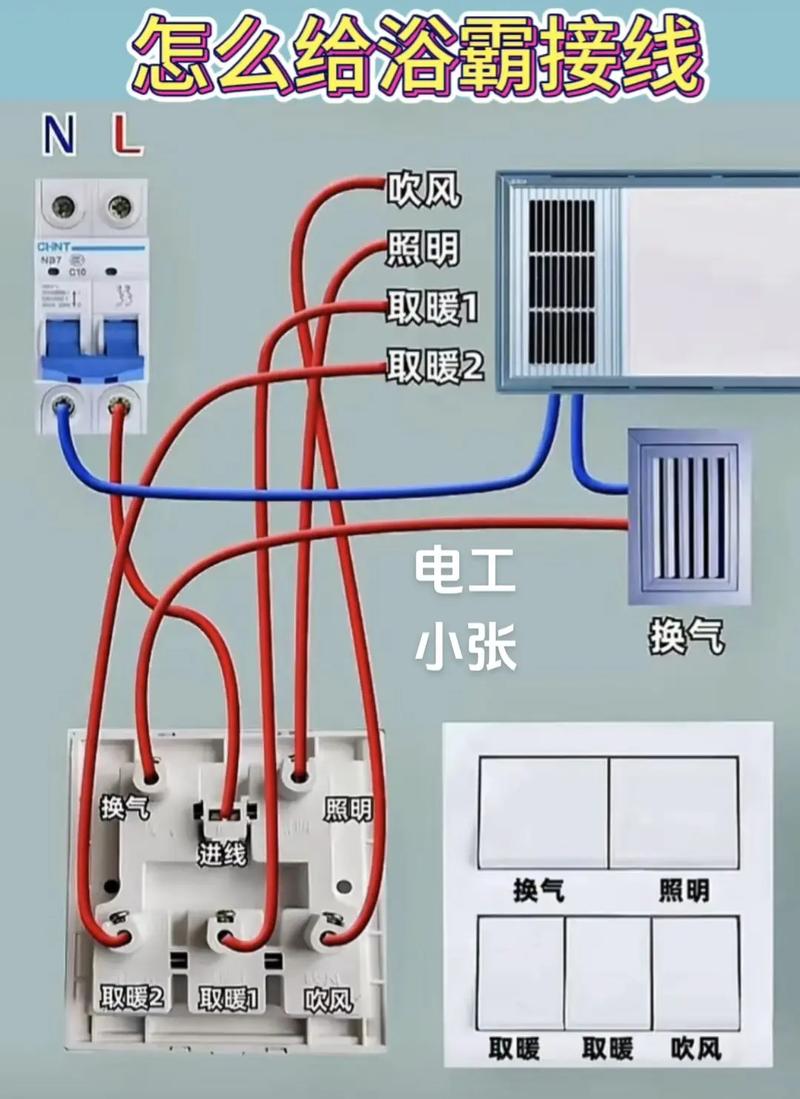

2. 连接控制线 (1, 2, 3, 4)

   • 从开关盒引出的4根控制线（通常是细一些的电线，颜色不固定，如白、灰、黄、黑等），分别连接到浴霸接线盒上标有 1, 2, 3, 4 的端子上。
   • 连接顺序：这4根线分别对应浴霸的照明、换气、风暖、灯暖四个功能，具体哪个开关控制哪个功能，请查阅您的浴霸说明书，如果说明书丢失，可以尝试任意连接，然后通过测试开关来确定,但最好还是找到对应关系。

使用自己购买的智能开关或无线遥控器

这种情况下,浴霸的控制逻辑改变了。

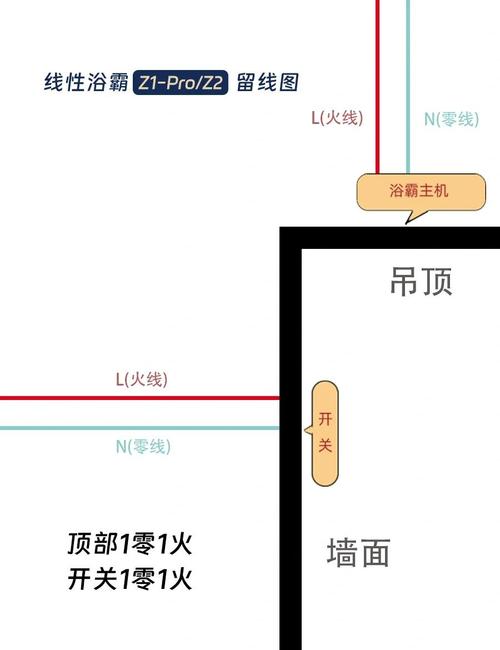

1. 主电源线连接 (L, N, ⏚)


   （图片来源网络，侵删）
   • 地线 (⏚)：和上面一样，必须接在 ⏚ (PE) 端子上。
   • 零线 (N)：必须接在 N (零线) 端子上,智能开关通常需要零线才能工作。
   • 火线 (L)：必须接在 L (火线) 端子上。

2. 处理控制线 (1, 2, 3, 4)

   • 关键点：当使用智能开关时，浴霸自带的 1, 2, 3, 4 控制线全部不用了！
   • 如何处理：将这4根控制线的线头分别用绝缘电工胶带包裹好，确保它们不会互相接触或碰到金属外壳,然后将它们塞回接线盒内即可。
   • 智能开关接线：智能开关的接线方式请参考其自身的说明书，智能开关需要接入火线、零线和一根控制线（如果单火线方案则不需要零线，但双火线方案需要）。

第三部分：安装与测试

1. 固定浴霸：将接好线的浴霸主机对准吊顶上的预留孔,用螺丝固定在吊顶龙骨上。
2. 安装风管/排气口：将排气管连接到浴霸的排气口，并通向室外或公共烟道，确保接口密封良好,防止漏风和油烟倒灌。
3. 安装面板：将浴霸的装饰面板安装好。
4. 恢复供电并测试：
   • 确认所有接线牢固、无裸露铜丝后,盖上接线盒盖板。
   • 回到总电闸处,合上卫生间回路的开关。
   • 使用浴霸的开关（或智能开关），依次测试照明、换气、风暖、灯暖等功能是否正常工作。
   • 再次使用万用表，在浴霸工作状态下，测量其外壳金属部分是否带电,确保安全。

第四部分：安全注意事项总结

1. 断电验电是铁律：任何时候操作电路,都必须先断电并用万用表确认。
2. 地线必须接：黄绿双色地线是安全底线,绝不能省略或接错。
3. 电线规格要匹配：浴霸功率较大，必须使用足够粗的国标铜线（建议2.5mm²）,防止过载发热引发火灾。
4. 接线牢固绝缘：所有接线柱必须拧紧，防止松动打火,裸露的铜丝必须用绝缘胶带包裹好。
5. 遵循说明书：不同品牌和型号的浴霸接线方式可能略有差异，务必以产品自带的说明书为准。
6. 防水处理：卫生间环境潮湿,所有接头和接线盒都应具备良好的防水性能。
7. 量力而行：如果您在任何一个步骤感到不确定或困难，请立即停止并联系专业电工，几百元的安装费,远比生命安全和家庭财产的安全更重要。
