液晶电视竖条故障是什么原因导致的？

核心摘要：液晶电视竖条故障，本质上就是屏幕上某个或某几个“列”的像素点无法正常接收和处理来自驱动板（T-CON板）的信号，导致它们一直显示同一个颜色（通常是白色、黑色、红色、绿色或蓝色）。

故障现象分类

在分析原因之前,我们先明确竖条故障的几种常见形态，不同形态指向的原因也不同：

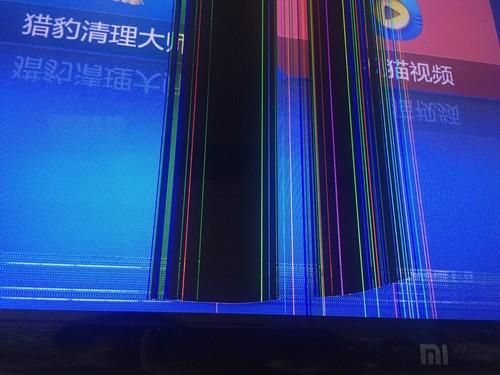

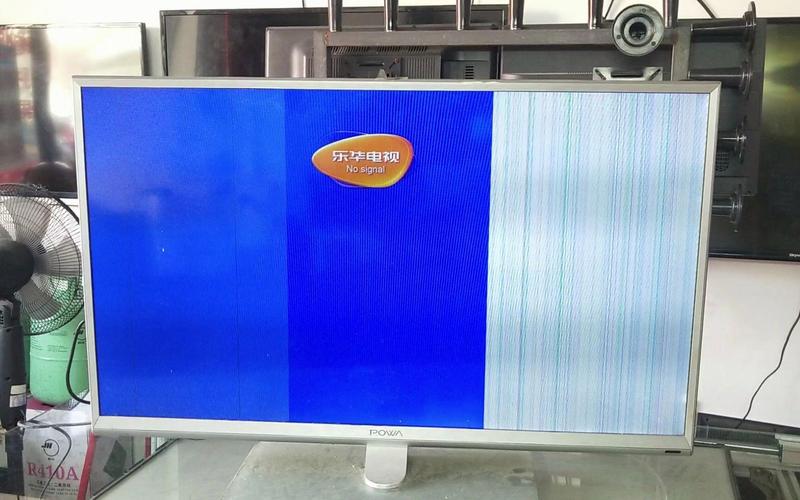

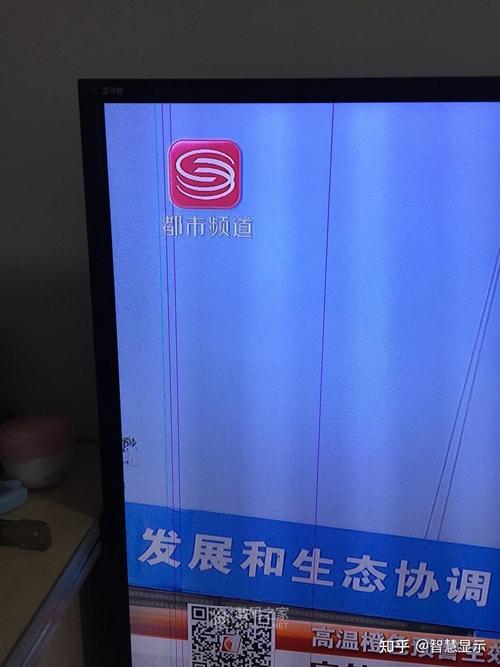

1. 一条或多条固定的彩色竖线：


   （图片来源网络，侵删）
   • 特征： 线条颜色固定，可能是白色、红色、绿色、蓝色或黄色，不随画面内容变化，最常见的是白色或红色竖线。
   • 常见原因： 屏幕本身（液晶面板）损坏。

2. 一条或多条固定的黑色竖线：

   • 特征： 线条是黑色的，像一条“死区”，该区域完全不显示图像。
   • 常见原因： 同样是屏幕本身损坏，或T-CON板上的对应驱动芯片/排线出现问题。

3. 轻微的、有时会闪烁的竖线或竖带干扰：

   • 特征： 竖线颜色可能变化，或者只在特定画面（如亮色背景）下出现，有时会闪烁。
   • 常见原因： 信号干扰、T-CON板虚焊或接触不良。

4. 图像被挤压或部分区域缺失：

   • 特征： 整个画面在水平方向被压缩，或者屏幕的某一块区域（通常是竖条状）没有图像。
   • 常见原因： T-CON板故障或主板上相关的信号处理芯片问题。

可能的原因分析（从易到难，从外到内）

信号源或连接问题（最简单，先排查）

• 原因： 外接设备（机顶盒、游戏机、电脑）或连接线（HDMI、AV线）出现故障，导致信号传输异常，电视无法正确解码，从而在屏幕上形成干扰条纹。
• 判断方法：
  • 换信号源： 如果您正在看机顶盒，请切换到电视自带的“信号源测试”画面（通常是无信号的雪花或蓝屏），如果竖条依然存在，说明问题出在电视本身，如果竖条消失，则问题在机顶盒或其连接线上。
  • 换连接线： 更换一根质量好的HDMI线或AV线试试。
  • 换接口： 将设备换到电视的另一个HDMI接口上。

T-CON板故障（最常见的原因之一）

• 什么是T-CON板？ 它是液晶电视的“时序控制板”，可以理解为屏幕的“显卡”或“翻译官”，它负责接收主板传来的图像数据，进行“翻译”和排序，然后精确地控制屏幕上每一个像素点的开关顺序，从而组成完整的图像，T-CON板通常位于屏幕的下方或上方，通过一条扁平的排线与屏幕连接。
• 故障原因：
  • 虚焊： T-CON板上的芯片或焊点因受热、老化等原因出现接触不良，导致信号传输中断或错乱，这是导致竖条、花屏、闪屏的最常见原因。
  • 元件损坏： T-CON板上的某个驱动芯片、电容等元器件损坏。
  • 排线问题： 连接T-CON板和屏幕的排线松动、氧化或损坏。
• 判断方法：
  • 轻轻拍打电视的侧边或背部,如果竖条出现变化（闪烁、位置改变），则高度怀疑是T-CON板虚焊或排线接触不良。
  • 故障通常是固定的,不受信号源影响（排除信号源问题后）。

液晶屏幕本身损坏（最严重，维修成本最高）

• 原因： 液晶面板是由上千万个微小的液晶单元格组成的，如果内部的“列电极”电路（通常是玻璃基板上的非常精细的线路）物理损坏或短路，就会导致对应的“列”像素点无法正常工作，形成固定的彩色或黑色竖线。
• 故障原因：
  • 外力撞击： 电视被重物撞击或挤压。
  • 屏幕老化： 电视使用年限过长，内部材料自然老化。
  • 制造缺陷： 极少数情况下，屏幕存在先天性的制造瑕疵。
• 判断方法：
  • 竖条是固定不变的，颜色通常是白色、红色或蓝色。
  • 无论怎么重启、换信号源、拍打，竖条都纹丝不动。
  • T-CON板更换后故障依旧。

主板故障（可能性较低）

• 原因： 电视主板负责处理所有信号，并将处理好的图像数据通过LVDS线缆传送给T-CON板，如果主板上的图像处理芯片或相关电路损坏，也可能导致输出异常的信号，从而在屏幕上表现为竖条。
• 判断方法：
  • 此类故障通常伴随其他功能异常,如不开机、声音问题、所有信号源都无法正常显示等。
  • 需要专业维修人员使用示波器等工具检测主板输出的LVDS信号是否正常。

解决方案与排查步骤（DIY指南）

重要提示： 在进行任何拆机操作前，请务必断开电视电源，并确保自己有一定的电子维修基础，如果您不熟悉，强烈建议寻求专业人士帮助，以免造成更大的损坏或触电风险。

第一步：基础排查（无需工具）

1. 重启电视： 完全断开电源，等待5-10分钟，再重新通电开机。
2. 检查信号源和线缆： 按照上述“原因分析1”的方法，更换信号源、连接线和接口。
3. 恢复出厂设置： 进入电视的“设置”菜单，找到“恢复出厂设置”选项，尝试重置电视。

第二步：进阶排查（需要动手能力和工具）

如果基础排查无效,且您有一定动手能力，可以尝试以下步骤：

【警告：操作有风险，请谨慎！】

1. 拆开电视后盖：

   • 准备好合适的螺丝刀,找到电视背面的所有螺丝，将其拆下，注意区分不同长度的螺丝。
   • 小心地取下后盖,注意不要扯到内部连接线。

2. 找到并检查T-CON板：


   （图片来源网络，侵删）
   • T-CON板通常位于屏幕下方，通过一根或多根扁平的排线连接到屏幕。
   • 检查排线： 拔下连接T-CON板和屏幕的排线，用橡皮擦或无水酒精棉片轻轻擦拭排线金手指和T-CON板上的插座，然后重新插紧，确保插到位，这是解决接触不良最简单有效的方法。
   • 检查T-CON板： 观察T-CON板上的电容是否有鼓包、漏液的现象，如果发现明显损坏的元件，可以尝试更换同型号的电容。

3. 对T-CON板进行“补焊”（针对虚焊）：

   • 这是维修中非常关键的一步,如果怀疑是虚焊，可以使用电烙铁对T-CON板上较大的芯片（通常是几块黑色方块）的引脚进行重新焊接。
   • 操作要点： 使用尖头烙铁，蘸取少量松香，快速均匀地焊一遍芯片的引脚即可。切勿长时间停留在一个点上，以免烫坏芯片或电路板。 如果没有经验，此步请跳过。

4. 更换T-CON板：

   • 如果以上方法都无效,最直接的解决方案就是更换一块新的T-CON板。
   • 如何购买： 记下电视的型号（通常在电视背面标签上），在网上搜索“电视型号 + T-CON板”即可找到对应型号的配件，务必确保型号完全匹配。
   • 更换过程与拆卸相反,将新T-CON板安装好，连接好所有排线，然后通电测试。

第三步：最终解决方案

• 如果更换T-CON板后故障依旧： 那么几乎可以100%确定是液晶屏幕本身损坏。
• 屏幕维修： 屏幕是无法单独维修的，唯一的解决方案是更换整个液晶面板。
• 成本考量： 液晶面板是电视最昂贵的部件，其价格通常相当于甚至超过一台新电视的售价，在这种情况下，维修的价值极低，建议直接考虑更换新电视。

总结与建议

给您的建议：

1. 先从最简单的开始： 优先排查信号源和线缆问题。
2. 评估维修价值： 如果电视已经使用了多年，且屏幕损坏，维修成本过高，不如直接购买新电视。
3. 寻求专业帮助： 如果您对拆机维修没有信心，或者问题比较复杂，不要强行尝试，找一家信誉好的电视维修店进行检测，他们通常能快速判断出问题所在，并给出维修报价，您可以根据报价再决定是否维修。
