LED路灯外壳看似只是一个“外壳”，但实际上它是整个路灯设计中至关重要的一环，直接关系到路灯的性能、寿命、安全、成本和美观，下面我将从多个维度为您全面解析。

LED路灯外壳的核心功能

一个合格的LED路灯外壳必须具备以下几个核心功能：

（图片来源网络，侵删）

散热：这是最核心、最重要的功能，LED芯片在工作时会产生大量热量，如果热量不能有效散发出去，会导致：
- 光衰加剧：LED亮度快速下降，寿命缩短。
- 色温漂移：灯光颜色发生变化，影响照明质量。
- 寿命终结：芯片因过热而烧毁。
- 外壳必须设计成高效的散热结构,将LED产生的热量迅速传导并散发到空气中。
防护：外壳是保护内部电子元器件（驱动电源、LED模组）的第一道防线，需要抵御：
- 水尘侵入：达到一定的IP防护等级（如IP65、IP66、IP67），防止雨水和灰尘进入灯具内部。
- 物理冲击：具备一定的机械强度，能抵抗外力碰撞、挤压。
- 腐蚀环境：具备良好的耐腐蚀性，抵抗酸雨、盐雾等化学物质的侵蚀。
光学配光：外壳的形状和内部结构（如反光杯、透镜）决定了光线的出光角度和分布，实现：
- 合理的光型：如蝙蝠翼型、矩形光斑，将光线精准地投射到需要照亮的路面，避免光污染和能源浪费。
- 提高光效：减少光的损失，让更多光线有效利用。
安装与维护：外壳的设计需要便于：
（图片来源网络，侵删）
- 安装固定：提供标准的安装接口（如法兰盘），方便与灯杆连接。
- 后期维护：设计合理的开启方式（如侧开、下开），方便维修人员更换驱动电源或LED模组。
美观与装饰：作为城市公共设施，路灯的外观设计也需要与周围环境相协调，体现现代感和城市品味。

主要材料及其特点

LED路灯外壳的常用材料主要有以下几种,各有优缺点：

材料类型	优点	缺点	适用场景
压铸铝	散热好、强度高、表面易处理、成本适中、生产工艺成熟	重量较重、模具成本高	目前市场主流，适用于绝大多数道路、广场照明
拉伸铝	重量轻、散热性好（多为鳍片设计）、表面处理效果好、成本较低	结构强度相对压铸铝弱、结构设计受限	常用于中低端路灯或对重量有特殊要求的场合
ADC12/ADC12压铸铝	散热性能极佳、尺寸精度高、表面光洁度好	材料成本和加工成本最高	对散热要求极高的高端路灯、隧道灯
不锈钢	强度极高、耐腐蚀性最好、寿命长	重量大、成本高、散热性一般（需设计散热结构）	海边、化工厂等强腐蚀性环境
工程塑料 (如PC, ABS+PC)	重量极轻、绝缘性好、造型设计自由度高、成本较低	散热性差（需与金属结构结合）、耐候性和抗老化性是关键	低功率庭院灯、草坪灯，或作为铝制外壳的辅助部件
复合材料 (如SMC, BMC)	绝缘性优异、耐腐蚀、耐高温、可设计性强	散热性差、韧性一般、回收困难	特殊环境，如有强电磁干扰或防爆要求的场所

趋势：目前市场上压铸铝是绝对的主流，因为它在散热、强度和成本之间取得了最佳平衡，为了兼顾散热和重量，很多高端产品开始采用ADC12压铸铝。

常见结构设计

为了实现高效的散热和良好的防护,LED路灯外壳通常采用以下结构：

（图片来源网络，侵删）

一体化压铸结构：
- 将灯体、散热鳍片、安装法兰盘等通过一次或多次压铸成型。
- 优点：结构坚固、密封性好、生产效率高。
- 缺点：重量大、设计灵活性稍差。
模块化/插片式结构：
- 将灯具分为独立的LED模组、驱动电源和外壳主体，LED模组像“插片”一样插入主体散热结构中。
- 优点：散热通道直接、高效；维护方便，只需更换故障的模组；重量分布更合理。
- 缺点：结构相对复杂，对模组间的密封性要求高。

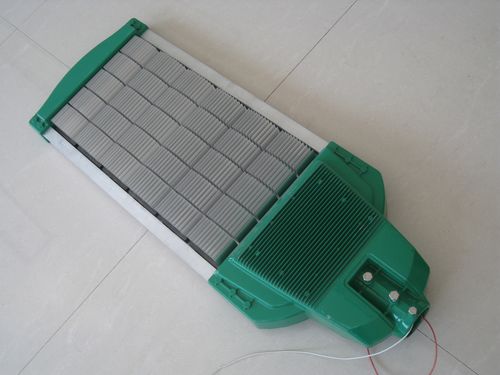

鳍片式散热结构：
- 这是最经典的散热设计,外壳表面布满了大量的散热鳍片，极大地增加了与空气的接触面积，通过自然对流或强制对流（风道设计）带走热量。
- 鳍片的形状、高度、间距都经过精心设计，以优化空气流动和散热效率。
热管/均温板技术：
- 在高端或大功率路灯中,会使用热管或均温板技术，它们利用相变原理，能快速将LED芯片产生的热量传导到外壳的远端鳍片上，实现“热点”的快速扩散和均匀散热。
- 优点：散热效率极高，能解决局部过热问题。
- 缺点：显著增加成本。

关键技术参数与标准

在选择或评估LED路灯外壳时,需要关注以下参数：

散热性能：
- 热阻：越低越好，表示热量从LED芯片传导到外壳的阻力越小。
- 外壳温度：在额定功率下稳定运行后，外壳关键点的温度应低于LED和驱动电源的长期工作温度上限。
- Tjunction (结温)：这是衡量LED健康状况的终极指标，外壳设计的目标就是将结温控制在80℃以下，以保证长寿命。
防护等级：
- IP等级：如IP65、IP66、IP67。
  - IP6X：防尘等级，6表示完全防止外物侵入。
  - IPX5/6/7：防水等级，5-6表示防喷水，7表示可短时浸泡。
- IK等级：抗冲击等级，如IK08、IK10，表示灯具能承受多大的机械冲击。
材料与表面处理：
- 材质：明确是何种铝合金。
- 表面处理：如静电喷粉（最常见，颜色多样，耐腐蚀）、阳极氧化（增强耐腐蚀和硬度，多为银色）、氟碳喷涂（耐候性极佳，适用于恶劣环境）。
安装方式：
- 常见的安装方式有：侧装式（通过支架安装在灯杆侧面）、挑臂式、抱箍式等，外壳上需要有标准的安装孔位。

市场趋势与发展方向

轻量化：在保证散热和强度的前提下，通过优化结构设计（如拓扑优化、镂空设计）和使用更轻的材料（如高强度铝合金）来减轻重量，降低运输和安装成本。
智能化集成：外壳不再是被动部件，而是智能路灯的载体，预留空间集成摄像头、环境传感器（温湿度、PM2.5）、Wi-Fi/5G微基站、充电桩等模块，实现“一杆多用”。
高美学设计：从“功能型”向“功能+美学”转变，设计更简约、更具现代感的造型，使其成为城市景观的一部分。
模块化与标准化：推动模组化设计，便于生产、维护和升级，并推动接口和尺寸的标准化，降低产业链成本。
更高散热效率：继续探索新的散热技术，如微通道散热、石墨烯散热膜等，以应对更高功率LED芯片的需求。

LED路灯外壳是一个集材料学、热力学、结构力学、光学和工业设计于一体的复杂产品，选择一个合适的外壳，不仅仅是选择一个“壳子”，更是为整个路灯系统选择了一个稳定、高效、长久的运行基础，在采购时，应综合考量其散热设计、材料品质、防护等级、结构便利性和成本，以找到最适合项目需求的解决方案。
