冰箱如何匹配对应蒸发器？

下面我将从匹配原则、关键步骤、注意事项三个方面,详细解释如何为冰箱匹配蒸发器。

核心匹配原则

在开始匹配之前,必须牢记以下几个核心原则：

1. 制冷量匹配：蒸发器的制冷能力必须与压缩机的制冷能力相匹配，如果蒸发器太小，压缩机即使满负荷工作也无法达到设定温度；如果蒸发器过大，会导致压缩机在低负载下运行，效率降低，且容易导致压缩机启停过于频繁（“短 cycling”）,损坏压缩机。
2. 压降匹配：制冷剂流经蒸发器时会产生压力损失，这个损失不能太大，否则会导致蒸发器出口的制冷剂压力过低，对应的蒸发温度也降低，使得制冷效率下降,并增加压缩机的排气温度。
3. 换热效率匹配：蒸发器的结构设计（如管径、长度、翅片形式、布局）必须保证制冷剂能与冰箱内的空气进行充分、高效的热交换，以实现快速、均匀的降温。
4. 系统兼容性：蒸发器必须与整个制冷系统（压缩机、冷凝器、毛细管/膨胀阀、制冷剂）协同工作,任何一环的改动都可能影响整体性能。

匹配的关键步骤和考量因素

匹配蒸发器是一个系统性的工程,通常需要以下步骤：

第1步：确定原始系统参数

这是匹配的起点,你需要知道冰箱原始设计的核心数据：

• 压缩机型号：压缩机的制冷量、输入功率、气缸容积等，这是系统的“心脏”,决定了整个系统的能力上限。
• 制冷剂类型：是R600a（异丁烷）、R134a还是其他？不同制冷剂的物理性质不同,对管路和设计的要求也不同。
• 毛细管或膨胀阀参数：毛细管的长度、内径、长度，或者热力膨胀阀的型号和容量，它控制着进入蒸发器的制冷剂流量，是系统流量的“阀门”。
• 原始蒸发器参数：原始蒸发器的管径、总长度、盘管布局形式（如盘管式、板管式）、翅片间距等,这是你进行修改或替换的基准。

第2步：计算或确定所需的制冷量

根据冰箱的容积、目标温度（如冷冻室-18°C，冷藏室5°C）、开门频率、环境温度等因素，计算出系统所需的制冷量，这个值通常由制造商提供,或者在维修时可以根据经验估算。

第3步：选择蒸发器的结构形式

根据冰箱的结构和空间,选择合适的蒸发器类型：

• 盘管式蒸发器：最常见，由铜管或铝弯折而成，通常贴在冷冻室内壁上，优点是制造简单，维修方便；缺点是换热效率相对较低,容易结霜不均。
• 板管式蒸发器：将铝管与铝板通过挤压或焊接复合在一起，形成一体的板式蒸发器，常见于直冷式冰箱的内胆，优点是换热面积大，温度均匀，不易结霜；缺点是一旦泄漏,几乎无法修复。

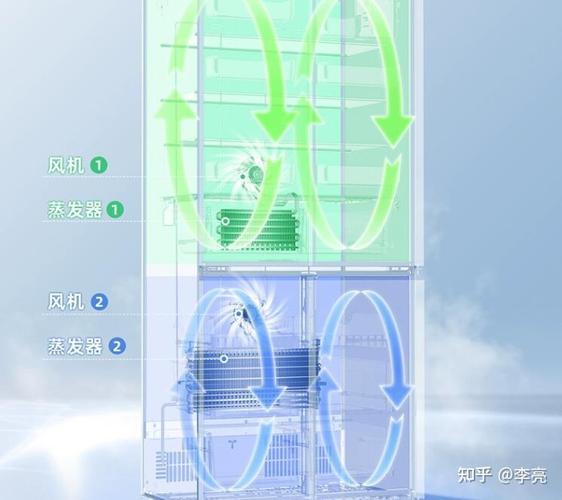

• 翅片盘管式蒸发器：主要用于风冷冰箱，在铜管或铝管上套上铝翅片，通过风扇强制空气流过翅片进行换热，优点是换热效率极高，制冷速度快；缺点是容易结霜,需要定期化霜。

第4步：确定关键尺寸参数

这是匹配的核心计算部分，通常需要借助制冷剂的热力性质表或专业软件（如CoolPack）来完成。

1. 确定蒸发温度和压力

   • 根据冷冻室的最低目标温度（18°C），考虑到蒸发器表面与空气之间存在传热温差（通常为5-10°C），蒸发器内的制冷剂蒸发温度应该在 -23°C 到 -28°C 之间。
   • 根据这个蒸发温度，在制冷剂的热力性质表中查到对应的蒸发压力。

2. 计算制冷剂的质量流量

   这个流量主要由毛细管或膨胀阀决定，它等于压缩机的理论输气量乘以容积效率,再除以制冷剂在吸气状态下的比容。


   （图片来源网络，侵删）

3. 计算蒸发器总换热面积

   • 使用公式：Q = K × A × ΔTm
     • Q：所需制冷量 (W)
     • K：蒸发器的总传热系数 (W/m²·K)，这个值与风速、翅片结构、管材等有关,通常有经验值可供参考。
     • A：蒸发器的总换热面积 (m²),这是我们要求解的。
     • ΔTm：对数平均温差,反映了制冷剂与空气之间的平均传热温差。
   • 通过这个公式可以反推出所需的总换热面积 A。

4. 确定管径和长度

   • 管径：管径太小会导致流速过快，压降过大；管径太大会导致流速过慢，换热效果差，通常家用冰箱蒸发器管径在 4mm 到 6mm 之间（外径）,需要根据制冷剂的质量流量和允许的压降来计算最佳管径。
   • 总长度：总换热面积 A 确定后，可以根据蒸发器的结构（如盘管的圈数、翅片密度）来计算出所需的管子总长度。总长度是影响压降的关键因素，长度越长,压降越大。

5. 校核压降

   • 这是验证设计是否可行的一步，根据选定的管径、长度、制冷剂流量和物性,计算制冷剂流过蒸发器后的压力降。
   • 经验法则：蒸发器的总压降（从进口到出口）通常不应超过蒸发压力的 20% ~ 30%，如果压降过大，说明管径太小或长度太长，需要重新调整设计,否则会导致系统效率严重下降。

实际操作中的注意事项和常见误区

对于非专业人士（如DIY爱好者或普通维修人员），精确计算非常困难，在实际操作中，更多是基于经验和“替代”原则。

重要警告：强烈建议使用原厂或同规格替换件！

蒸发器的设计是高度优化的，随意更换不同尺寸或材质的蒸发器,极有可能导致以下问题：

• 制冷效果差：不匹配导致热量交换不足。
• 压缩机损坏：液击（液态制冷剂进入压缩机）或过热/过载。
• 结冰/结霜异常：导致风道堵塞或制冷不均。
• 耗电量增加：系统效率低下。

如果必须进行匹配或替换，请遵循以下经验法则：

1. 尺寸优先：尽量选择与原蒸发器尺寸（长度、宽度、厚度）完全一致的型号。 这是最简单、最安全的方法,确保安装空间足够。
2. 材质匹配：
   • 铜管 vs 铝管：传统冰箱多用铜管，现代冰箱多用成本更低的铝管，两者导热性能接近，但铝管更软，焊接技术要求更高。不要轻易将铜管蒸发器换成铝管或反之,除非你非常清楚两种材料的焊接和防腐处理差异。
   • 内螺纹管 vs 光管：内螺纹管（微通道）的换热效率远高于光管，如果原机是光管，可以尝试升级为内螺纹管来提升性能，但这会改变系统的流动阻力,需要重新调整毛细管或膨胀阀。
3. 管径和壁厚：如果找不到完全一样的，管径应尽量保持一致，壁厚可以略有差异，但太薄会强度不够,太厚会影响换热。
4. 接口位置：蒸发器的进、出口管位置必须与冰箱预留的接口对齐,否则无法连接。
5. 焊接和干燥：
   • 更换蒸发器后，必须进行严格的焊接,确保接口不泄漏。
   • 焊接完成后，整个系统必须进行高真空干燥处理，去除系统内的水分和空气，水分是制冷系统的头号杀手,会导致冰堵和腐蚀。
   • 最后必须严格按照规定充注制冷剂,不能凭感觉加多或加少。

冰箱蒸发器的匹配是一个严谨的工程问题，对于绝大多数情况，最匹配的蒸发器就是那个被拆下来的原厂件，如果需要更换，最好的选择是购买与原型号完全一致的配件，如果找不到,寻求专业维修人员的帮助是明智之举。
