夏普电源板故障有哪些常见原因？

夏普电视的电源板是电视的“心脏”，负责将市电（220V交流电）转换成电视内部各个部件所需的各种稳定直流电压（如5V, 12V, 24V, 32V, 90V等），一旦电源板出现故障，电视通常会表现为无法开机、指示灯不亮、屡烧保险丝、有声音无图像等。

下面我将从故障现象、常见原因、检修方法、更换建议四个方面,为您提供一个全面的指南。

常见故障现象

根据电源板损坏程度的不同,电视会表现出不同的症状：

1. 完全无反应（最常见）

   • 现象：将电视插上电源，按下电源键，电视没有任何反应，电源指示灯不亮，屏幕全黑，连“啪”的一声启动声都没有。
   • 原因：通常是电源板的初级电路（高压侧）严重损坏,导致无法启动。

2. 指示灯亮，但无法开机

   • 现象：电源指示灯亮（可能是红色、橙色或蓝色），但按遥控器或机身上的电源键，电视无法启动，屏幕无光,无声音。
   • 原因：可能是电源板的待机电路正常，但主电源电路（PFC电路和主开关电路）没有工作，或者，电源板输出的某一路关键电压（如24V或90V）异常,导致主板或屏驱动板无法工作。

3. 屡烧保险丝

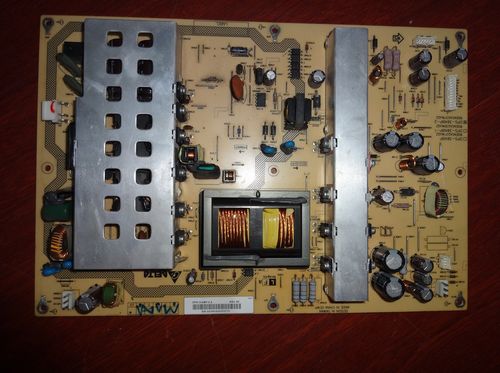

   （图片来源网络，侵删）
   • 现象：换上新保险丝，一通电或一开机,保险丝立即熔断。
   • 原因：电源板存在严重的短路故障，通常在初级整流滤波、PFC功率因数校正电路或主开关电路中，这需要专业知识和设备来排查，不建议非专业人员尝试。

4. 有声音，无图像（或图像闪烁后黑屏）

   • 现象：电视能开机，能听到声音（可能是伴音，也可能是背光驱动板发出的轻微“滋滋”声），但屏幕是黑的,或者亮一下就黑了。
   • 原因：
     • 背光电路故障：电源板为屏幕的LED背光提供高压（如90V或170V），如果这部分电压输出异常，背光不亮，人眼就看不到图像,但主板和伴音电路可能工作正常。
     • 主电压输出异常：为主板供电的5V或12V电压不稳或缺失，导致主板工作不正常,无法驱动屏幕。

5. 工作不稳定，自动关机/重启

   • 现象：电视可以开机，但运行一段时间后自动关机,或者频繁重启。
   • 原因：通常是电源板中的电容性能下降或失效，导致电压滤波不良,在负载增大或温度升高时保护电路启动。

主要故障原因分析

电源板的故障点通常集中在以下几个部分：

1. 电容（最常见的老化元件）

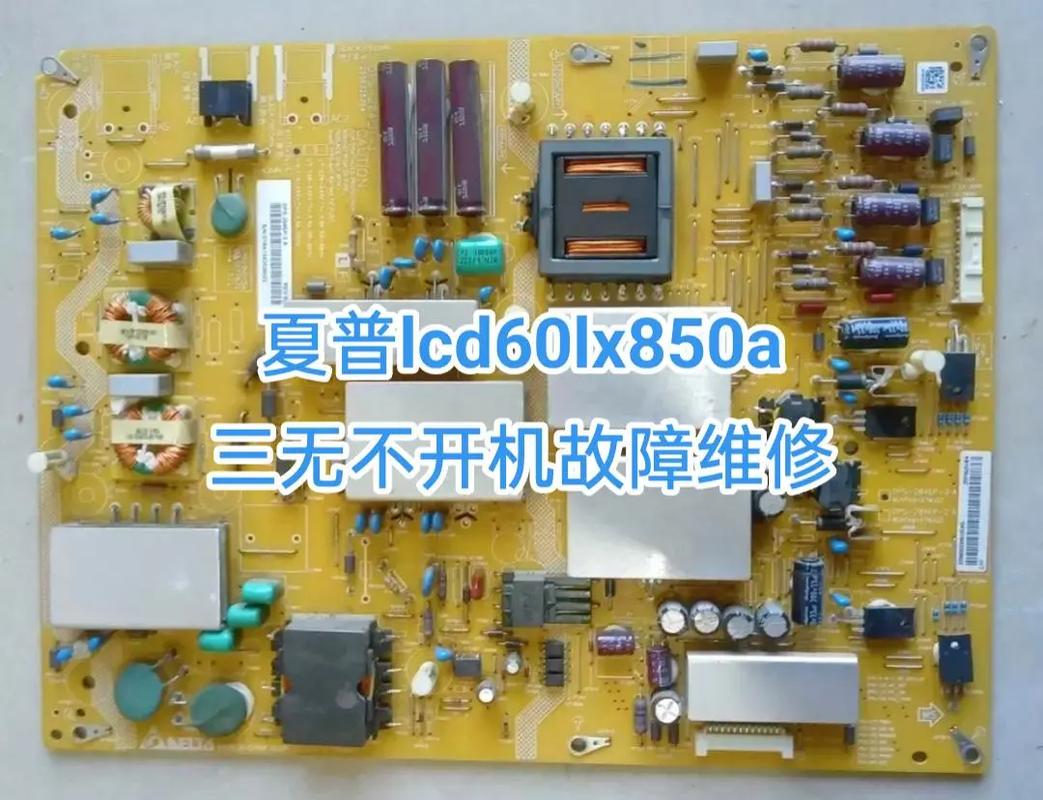

   （图片来源网络，侵删）
   • 位置：遍布整个电源板,尤其是初级滤波的大电解电容和次级滤波的电解电容。
   • 故障：长时间高温工作后，电解液会干涸，导致电容鼓包、顶部开裂、漏液，失效的电容会引起电压不稳、纹波过大，导致电视工作异常或无法启动，这是电源板故障的首要怀疑对象。

2. 电源管理芯片（PWM控制器）

   • 位置：通常是电源板上带有较多引脚的大芯片，旁边会有一个小的变压器和电阻、电容。
   • 故障：芯片本身可能因过压、过流或静电击穿而损坏，其外围的启动电阻、反馈电阻/光耦损坏也会导致芯片无法正常工作,电源无输出。

3. PFC（功率因数校正）电路

   • 位置：包含一个较大的PFC电感、一个PFC开关管（MOSFET）和一个PFC控制IC。
   • 故障：PFS开关管是高发故障点，容易被浪涌电压击穿短路，导致烧保险丝，与之配套的驱动电阻、二极管也容易连带损坏。

4. 整流桥和滤波电容

   • 位置：电源板输入端,将220V交流电整流成直流电。
   • 故障：整流桥中二极管被击穿短路，会导致烧保险丝,初级滤波电容失效也会导致前级电压不稳。

5. 次级整流二极管和滤波电容

   • 位置：电源板输出端,将高频交流电整流成直流电供给主板和背光。
   • 故障：整流二极管（通常是肖特基二极管）被击穿短路，会导致对应电压无输出或异常，可能引发保护,输出端的滤波电容失效会导致电压带不动负载。

6. 变压器和电感

   • 故障：内部线圈短路或引脚虚焊,会导致电压异常或无输出。

检修与维修方法

⚠️ 重要安全提示： 电视电源板带有高压，即使在断电后，大电容中仍储存有大量电荷，触碰可能导致触电危险。强烈建议不具备电子维修经验的人员不要自行拆修。

如果您是专业人士或有一定基础,可以按以下步骤进行检修：

1. 目视检查：

   • 断开电源板与主板的连接,只接通220V市电。
   • 仔细观察电源板上的电容、芯片、二极管等元件，看是否有鼓包、烧黑、裂开、漏液等明显物理损坏。

2. 测保险丝：

   用万用表电阻档测量保险丝是否通，如果断路,说明后级存在严重短路。

3. 测关键对地电阻：

   对于屡烧保险丝的故障，需断电后测量电源板输入端（整流桥后）的对地电阻（PFC开关管和主开关管的D极），如果阻值接近0,说明开关管已被击穿。

4. 测电压：

   • 待机电压：测量电源板连接主板的排线，在待机状态下应有5VSB或5V待机电压,这是判断待机电路是否正常的关键。
   • 主电压：开机后，测量是否有24V、12V、90V等主板和背光所需的主电压，如果没有,说明主电源电路未工作。
   • PFC电压：正常工作时，PFC输出端的电压应在380V-400V左右（市电220V时）。

5. 替换法：

   如果怀疑某个电容或二极管损坏，可以用同型号、同参数的新元件进行替换,这是最直接有效的维修方法。

更换与建议

对于大多数普通用户来说，维修一块电源板的成本（时间+配件+风险）可能接近甚至超过更换一块新电源板。

更换原厂或代用电源板（推荐）

这是最省心、最可靠的方法。

1. 如何找到匹配的电源板？

   • 查看电源板标签：拔下电源板，仔细查看其上的标签，上面通常会印有型号（如 LPS325-001A）、输入电压、输出电压等信息。记下完整型号。
   • 根据电视型号搜索：在电商平台（如淘宝、京东）或维修平台，用你的夏普电视完整型号 + “电源板”作为关键词进行搜索，例如搜索“夏普LCD-50X5AFA 电源板”。
   • 核对型号：购买时，务必将新电源板的型号与你拆下的旧电源板型号核对一致，确保接口、尺寸、电压输出完全匹配。

2. 购买建议：

   • 原厂件：价格最贵，但质量有保障,通常渠道较难找。
   • 品牌副厂件：一些知名配件品牌（如“盟创、飞雕”等）生产的电源板，质量稳定,是性价比很高的选择。
   • 普通副厂件：价格最低，但质量参差不齐,需要仔细甄别评价。

寻求专业维修

如果您的电视还在保修期内，或者您想保留原装配件，可以联系夏普官方售后或当地的电视维修店进行维修,他们通常有更专业的检测工具和配件库。

自行维修（仅限专业人士）

如果您是电子维修爱好者，并且有示波器、可调电源等专业工具，可以尝试自行维修,重点检查：

• 所有电解电容。
• PFC开关管和主开关管。
• 电源管理IC及其外围电路。
• 整流桥和次级整流二极管。

对于夏普电源板故障，对于绝大多数用户来说，最经济、最可靠、最安全的选择是购买一块匹配的新电源板进行更换。 购买前务必确认好电源板型号,这是确保成功更换的关键。
