电动机接线步骤是怎样的？

99ANYc3cd6 光电产品 2025-12-02 2

在开始之前,请务必了解：如果您没有相关的电气知识和经验，强烈建议您聘请持证的专业电工来完成此项工作。 以下内容仅为知识普及和操作指导，不能替代专业服务。

电动机的接线方式主要取决于电动机的类型（单相还是三相）、电压等级以及铭牌上的标识，下面我将分步为您详细讲解。

（图片来源网络，侵删）

第一步：准备工作与安全检查

断开电源：在进行任何接线操作前，必须从电源开关处彻底切断电源，并挂上“禁止合闸，有人工作”的警示牌。
确认电机类型：查看电机铭牌，确认是单相电机还是三相电机。
准备工具：螺丝刀、剥线钳、压线钳、万用表（必备）、绝缘胶带、合适的电缆线。
阅读电机铭牌：这是最重要的一步！铭牌上会提供所有关键信息：
- 额定电压：如 380V 或 220V。
- 接法：如 (Delta/三角接法) 或 Y (Star/星形接法)。
- 额定频率：如 50Hz。
- 额定电流：用于选择合适的电缆和开关。
- 防护等级等。

第二步：分步接线指南

三相电动机接线

三相电机通常有6个接线端子,在接线盒内排成两排，分别用 U1, V1, W1 和 U2, V2, W2 (或类似的数字/字母组合，如 1, 2, 3 和 6, 4, 5) 标识，它们分别是三相绕组的始端和末端。

关键点： 接线前必须用万用表测量，找出哪两个端子属于同一相绕组。

步骤：

找出同相绕组：

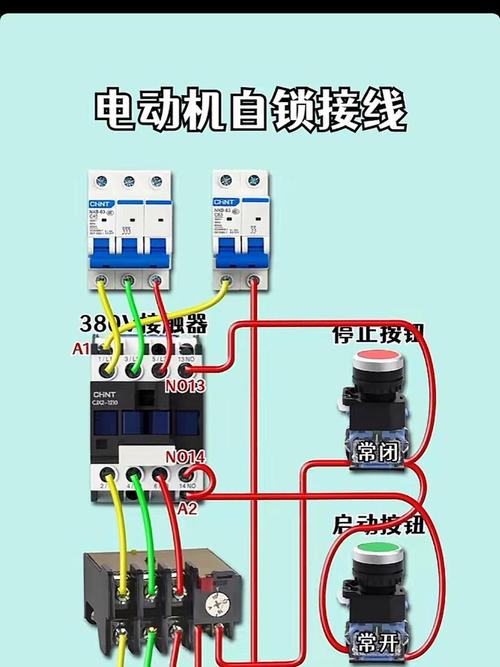

（图片来源网络，侵删）
- 将万用表调至电阻档（Ω档）。
- 分别测量任意两个端子之间的电阻。
- 当你测到两个端子之间有很小的电阻值（通常是几欧姆）时，它们就属于同一相绕组，测得 U1 和 U2 之间有电阻，那么它们就是A相绕组的两个端子。
- 用同样的方法,找出另外两组（如 V1-V2 和 W1-W2）。
确定接法（星形接法 Y 或三角形接法 Δ）：
- 接法由电机的额定电压和电源电压共同决定。
- 星形接法：将三个绕组的末端（U2, V2, W2）连接在一起，形成一个公共点（中性点），然后将三个始端（U1, V1, W1）分别连接到三相电源（L1, L2, L3）上。
  - 适用场景：当电机额定电压为 380V/660V 时，在 380V 的电源下应采用Y接法。
- 三角形接法：将一相的始端与另一相的末端连接起来，形成一个闭合的三角形，即 U1 连 W2，V1 连 U2，W1 连 V2，然后将三个连接点（U1, V1, W1）分别连接到三相电源（L1, L2, L3）上。
  - 适用场景：当电机额定电压为 220V/380V 时，在 380V 的电源下应采用Δ接法。注意：Y接法用于220V电源，Δ接法用于380V电源是错误的，会导致电机烧毁！
接地保护：
- 三相电机通常有一个更大的接地端子,标有 PE 或符号。
- 必须用黄绿双色线将这个端子可靠地连接到大地,这是防止电机外壳带电造成触电的关键安全措施。

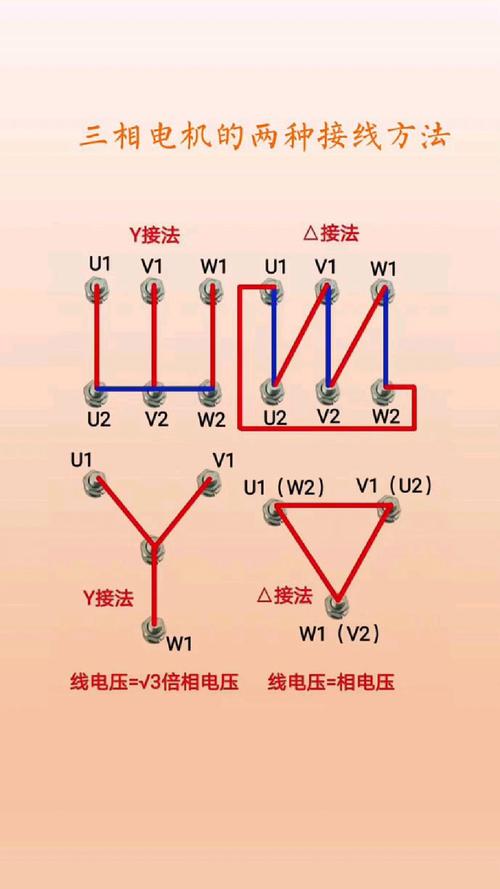

接线示意图：

星形接法:

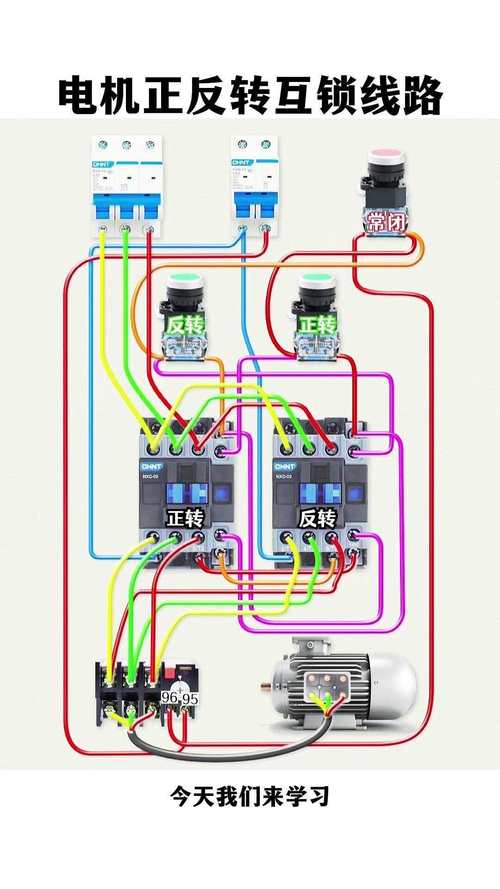

（图片来源网络，侵删）

  L1 ---- U1
  L2 ---- V1
  L3 ---- W1
         |
        U2-V2-W2 (连接在一起)

三角形接法:

  L1 ---- U1
         |
        W2
  L3 ---- W1
         |
        V2
  L2 ---- V1
         |
        U2

单相电动机接线

单相电机比三相电机复杂,因为它需要一个启动装置（如电容器）来产生旋转磁场，常见的接线端子有：运行绕组、启动绕组、公共端，以及电容器连接端。

常见的端子标识：

C (Common): 公共端
R (Run): 运行绕组端
S (Start): 启动绕组端
CS 或 C2: 有时是运行绕组的另一个端子
主绕组/副绕组：也可能用 M (Main) 和 A (Auxiliary) 表示。

基本接线原理：

运行绕组：始终接在电源火线和零线之间。
启动绕组：通过一个电容器后，再与运行绕组并联在电源上，电容器的作用是使启动绕组中的电流相位超前或滞后于运行绕组，从而产生启动转矩。

最常见的一种接线方式（带启动电容）：

找出端子：用万用表电阻档测量任意两个端子，电阻值最大的两个端子分别是运行绕组和启动绕组的末端（不是公共端），电阻值最小的两个端子就是公共端和另一个端子。
确定公共端：公共端到运行绕组端和到启动绕组端的电阻值之和，应该等于运行绕组端到启动绕组端的电阻值，这个“和”的端子就是公共端。
接线：
- 将电源的火线连接到 公共端。
- 将电源的零线连接到 运行绕组端。
- 将启动电容器 的一端连接到 启动绕组端。
- 将电容器的另一端连接到 公共端。
- 重要：有些电机还有一个运行电容器，它通常与启动绕组串联后，再与启动绕组并联，请务必按照电机接线图操作。

接地保护：

和三相电机一样,单相电机也有接地端子（标有），必须可靠接地。

接线示意图（简化版）:

      火线 ---- C (公共端)
               |
               +-----> 运行绕组 -----> 零线
               |
               +-----> 启动绕组 -----> 电容器 -----> (回到公共端)

第三步：接线后的检查与测试

目视检查：检查所有接线是否牢固、正确，有无裸露的铜线，确保接地线连接可靠。
绝缘测试：如果条件允许，使用兆欧表（摇表）测量电机绕组对地的绝缘电阻，应大于0.5MΩ。
首次通电（点动测试）：
- 在电机和负载的联轴器处做好安全防护。
- 合上电源开关,立即断开，观察电机是否能顺利启动并朝一个方向旋转，这个过程称为“点动”，目的是确认转向和启动是否正常。
- 如果电机无法启动,发出“嗡嗡”声，可能是转向错误或未启动，应立即断电检查。
- 如果转向不对,对于三相电机，只需交换任意两根火线（如L1和L2）即可；对于单相电机，交换启动绕组的两个端子（S和C）即可。
空载运行：确认点动正常后，可以让电机空载运行一段时间（如5-10分钟），观察有无异常振动、噪音或发热情况。
带载运行：一切正常后，再连接负载进行正式运行。
